应急仓库数字化运维监控整体设计方案

本方案面向“无人值守应急仓库”构建一套端到端的数字化运维监控体系：以物联网关为核心，通过工业级传感器完成温度、湿度、水浸、烟感、可燃气体等环境数据采集；以人脸/刷卡/远程授权多重认证的门禁系统把好出入口；以全景+球机+热成像的视频监控实现周界、通道、货架全覆盖；以“边缘计算+云端AI”双重引擎驱动告警联动，0.5秒内完成本地声光、短信、微信、SCADA四通道推送；配套UPS与锂电混合供电、数字孪生3D可视化平台及移动巡检APP，真正做到7×24小时无人值守、可视可控、可管可追溯。

【应急仓库数字化运维监控整体设计方案】

一、总体思路

以“端-边-云-用”四级架构为骨架：

1.端：各类传感器、摄像机、门禁读头、声光报警器；

2.边：工业物联网关（ARM A7双核+UbuntuCore），内置Node-RED与MQTTBroker，实现本地联动与缓存；

3.云：华为云/阿里云IoT+时序数据库InfluxDB+AI容器服务；

4.用：数字孪生大屏、移动巡检APP、第三方应急平台API。

通过百兆网络+4G/5G混合链路，确保“离线自治、在线同步”。

二、环境采集系统设计

1.传感器选型与布点

-温湿度：SHT30，每50m²1只，货架顶端与回风口交错布置；

-水浸：绳式漏水检测，沿墙脚环形铺设；

-烟雾：光电式烟感，顶部居中每10m1只；

-可燃气体：催化燃烧/红外双鉴，距地面0.3m，危险品区加密至5m；

-CO₂：SGP30，监控通风效率；

-粉尘：激光散射PM2.5传感器，室外新风入口处。

2.采集精度与校准

-全部传感器出厂标定后现场二次三点校准；

-关键传感器（可燃气体）每半年离线送检。

3.数据链路

-RS-485(Modbus-RTU)与LoRaWAN混合组网，关键区域冗余双链路；

-边缘网关本地缓存7天，断网续传。

三、安防门禁系统设计

1.结构

-双门互锁通道：外门人脸识别+身份证阅读器，内门指静脉+IC卡；

-应急破玻按钮与消防联动，断电自动释放；

-门体采用防爆钢板+电磁锁（600kg吸力），满足GB17565-2007甲级防盗。

2.权限模型

-五要素认证：人员ID、授权时段、门禁点、作业类型、陪同人员；

-支持“白名单+黑名单+灰名单”动态下发；

-离线状态下可缓存2万条权限、10万条事件记录。

3.联动策略

-非法闯入：门禁控制器→IO口→声光报警+摄像机预置位+短信；

-胁迫码或破玻：立即全开+上传应急中心+抓拍人脸轨迹。

四、视频监控系统设计

1.摄像机矩阵

-全景：4K180°鱼眼吊装，1只覆盖600m²；

-球机：32倍光学变焦，关键通道与高位货架；

-热成像：双光谱筒机，危险品库温度突变检测；

-防爆筒机：乙类仓库0区、1区，ExdIICT6。

2.存储与转发

-NVR+云存双备份：本地RAID660天循环，云端90天归档；

-边缘AI：每路摄像机内置人形/车辆/火焰检测模型，<200ms输出。

3.视频联动

-环境告警触发→摄像机自动转预置位→2秒内推送10秒短视频至APP；

-门禁异常→摄像机抓图→OSD叠加门禁事件号→本地NVR锁定录像。

五、告警联动设计

1.告警分级

-Ⅰ级（紧急）：火灾、爆燃、非法入侵；

-Ⅱ级（重要）：温湿度超限、水浸；

-Ⅲ级（一般）：粉尘、CO₂偏高。

2.联动矩阵

-边缘规则引擎：基于Node-RED图形化编排，支持IF-THEN-ELSE多条件；

-云端AI再判断：Ⅰ级事件经AI复核后，直接推送至119/110应急接口；

-多渠道通知：短信、微信、钉钉、语音电话、SCADA上位机。

3.处置闭环

-APP端一键生成工单→巡检人员扫码签到→事件处置→图片回传→关闭工单，全程上链防篡改。

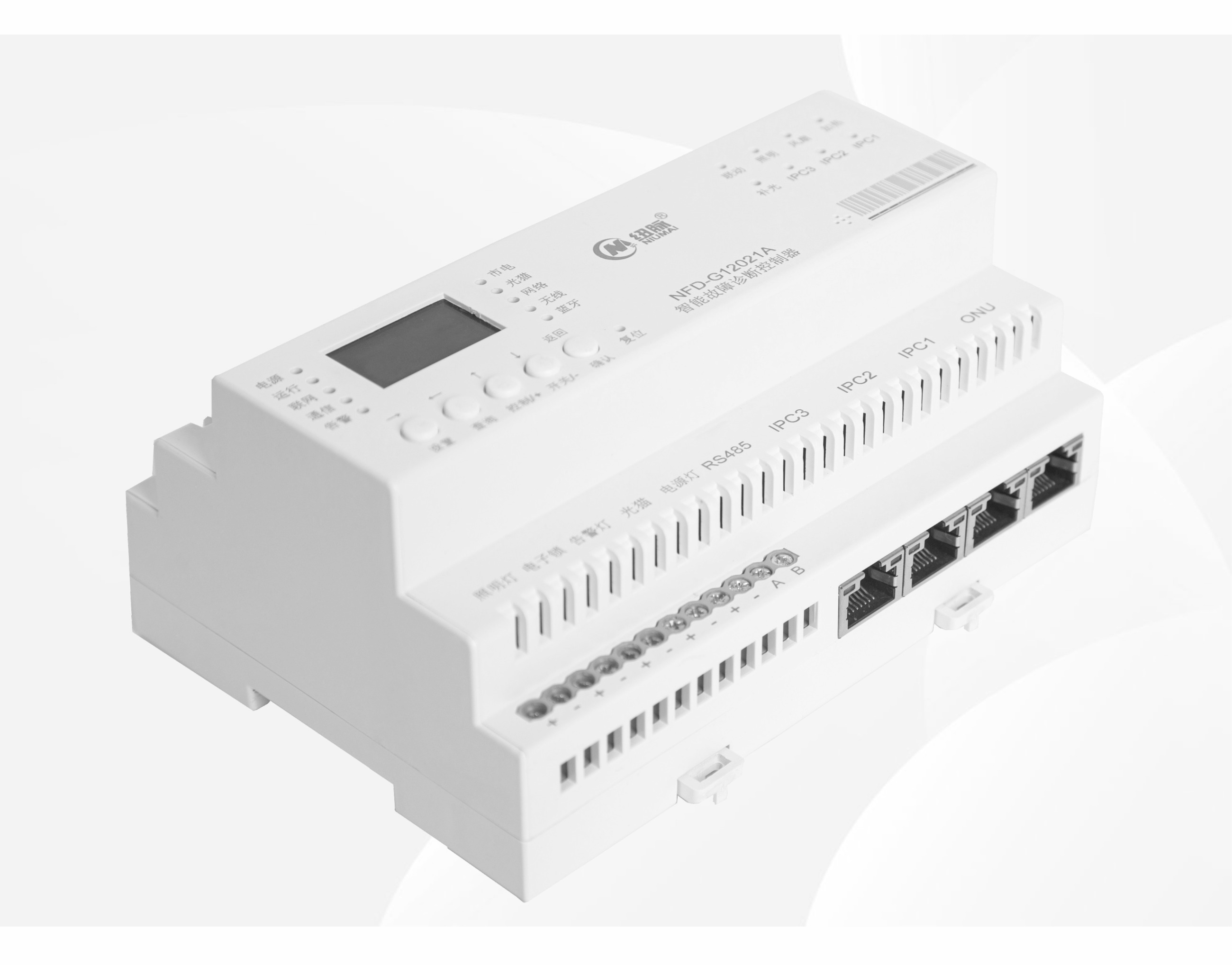

六、物联网关与边缘计算

1.网关硬件

-CPU：ARMCortex-A72双核1.2GHz；

-存储：4GeMMC+512MBDDR3内存；

-接口：4×RS485、4×DI、4×DO、4×百兆网、Wi-Fi6、4G模组；

-电源：9-36VDC冗余输入，内置超级电容，断网续航≥30s。

2.边缘软件

-UbuntuCore+Docker，支持OTA；

-内置MQTT、OPC-UA、Modbus-TCP/RTU、ONVIF协议栈；

-本地AI推理框架：TensorFlowLite+OpenVINO，支持模型热更新。

3.安全

-南北向流量白名单，异常连接自动阻断。

七、动环监控与能耗管理

1.供配电

-双路市电+在线式UPS10kVA/2h+磷酸铁锂后备电池柜；

-智能PDU分路计量，每端口电流、功率、电能精度1%。

2.空调与通风

-精密空调N+1冗余，RS485接入网关；

-轴流风机+CO₂联动，当浓度>1000ppm自动开启排风。

3.能耗分析

-边缘计算每小时生成PUE、PLF等指标，云端月度对标分析，异常推送节能建议。

八、数字孪生与可视化

1.三维建模

-采用BIM轻量化引擎，1:1还原仓库结构、货架、设备；

-传感器点位、摄像机视锥、门禁状态实时映射。

2.数据驾驶舱

-大屏：4×55寸LCD拼接，支持KVM坐席协同；

-手机端：微信小程序实时查看环境、视频、门禁、工单。

3.应急预案演练

-在孪生场景中模拟火灾、泄漏等突发事件，一键生成疏散路线与物资调拨方案。

九、设备清单

通过以上九大模块，本方案实现了应急仓库“环境可感、状态可视、事件可管、风险可控”的全生命周期数字化运维，为突发情况下物资的快速、安全、精准调用提供坚实的技术保障。
