智慧灯杆-多功能杆集中供电工业级智能电源设计方案

纽脉擎盾智能电源：终结智慧灯杆“电力乱局”，一柜统御万物互联

摘要：纽脉擎盾智能电源以工业级可靠性、高度集约设计（集成11路直流+5路交流输出）、智能化管理（远程监控/4路告警）和全方位防护（三级防浪涌等），终结“电力乱局”。它不仅是电源，更是灯杆稳定高效运行的核心动力枢纽，赋能简洁空间、可靠运行、高效运维、安全服务与灵活扩展，驱动智慧城市高效集约发展。

智慧舱

引言：智慧灯杆的“成长烦恼”

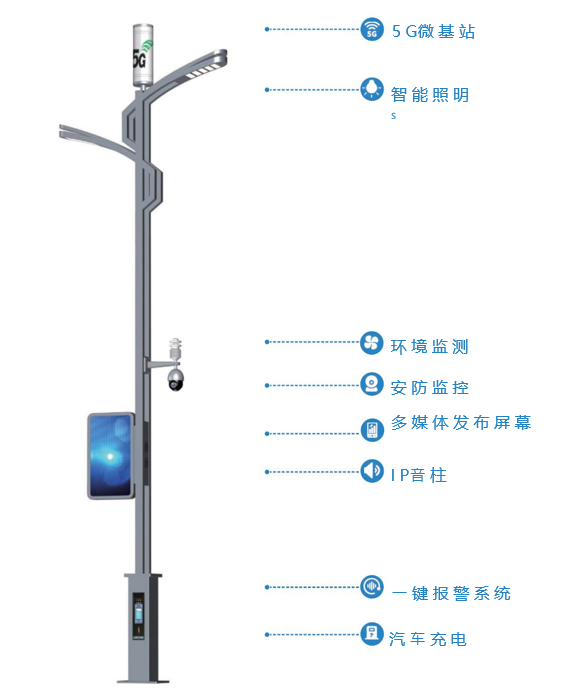

当智慧灯杆如雨后春笋般矗立在城市街头，承载起照明、监控、通信、环境监测、信息发布等众多功能时，一个巨大的挑战也随之而来——电力供给的混乱与低效。

你是否见过这样的景象？

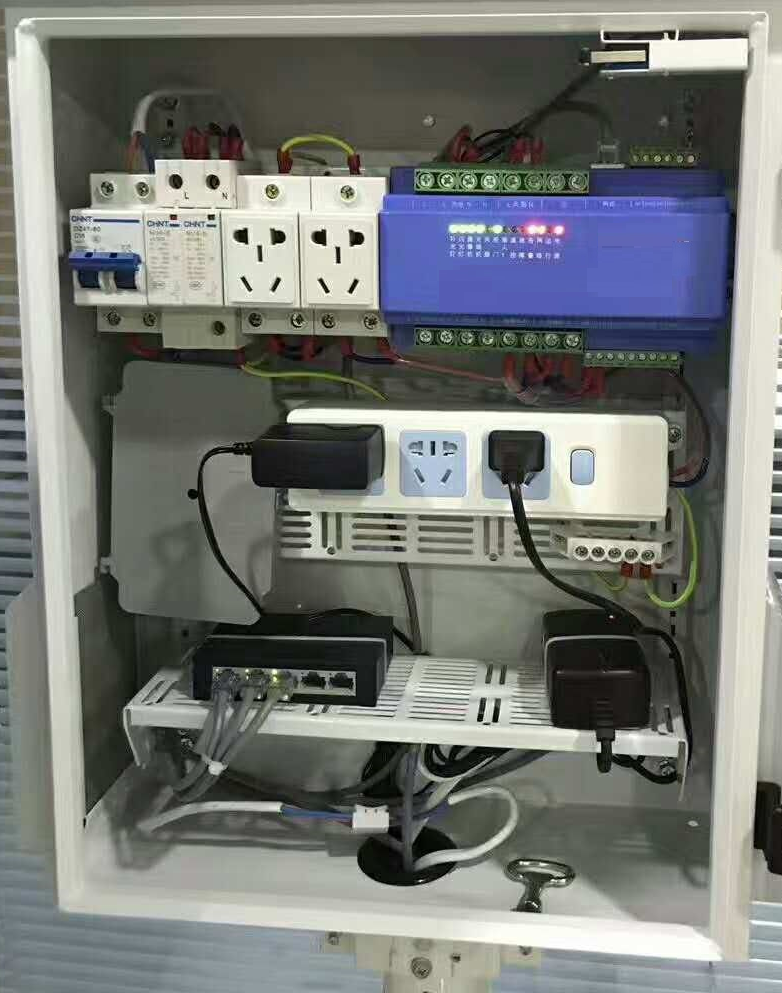

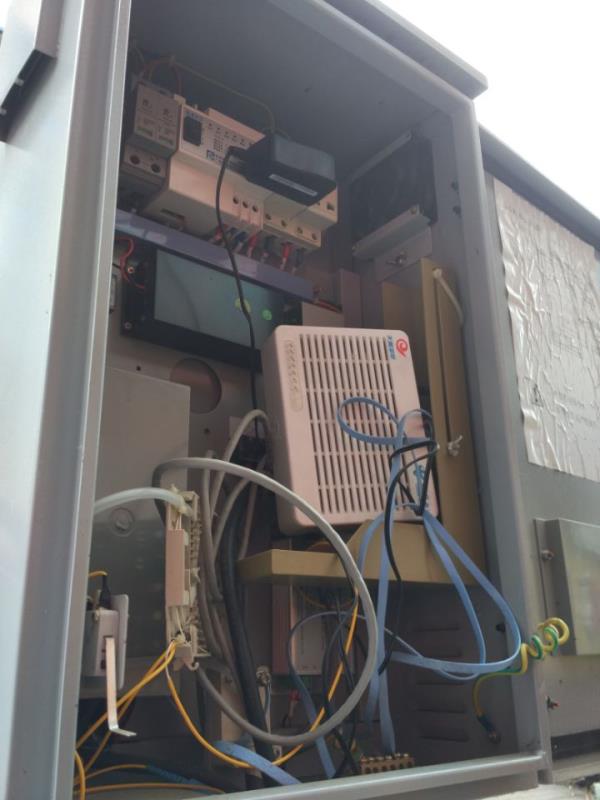

杆体“挂满充电宝”：

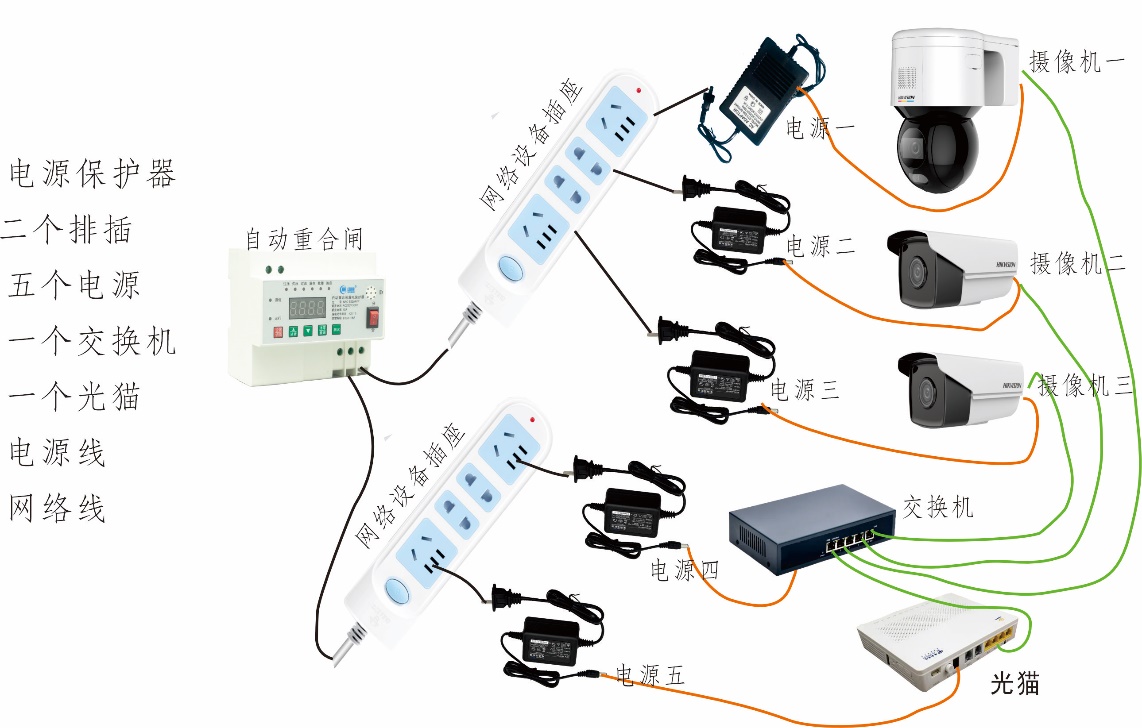

不同设备需要不同电压（12V、24V、48V、220V），导致杆体或机箱内塞满形态各异的电源适配器、变压器，杂乱无章，散热堪忧。

运维“跑断腿”：

设备分散供电，故障定位困难。路灯不亮、摄像头离线、屏幕黑屏…运维人员需要逐个点位排查电源，效率低下，成本高昂。

扩容“束手束脚”：

新增一个设备，就要新增一个电源，空间、布线、取电都成问题，制约了杆载功能的灵活扩展。

安全“埋隐患”：

廉价电源品质参差不齐，防雷、过载、短路保护不足，设备损坏、甚至起火风险暗藏。

智慧灯杆的“电力心脏”，亟需一场革命！

纽脉擎盾智能电源：应运而生的“全能电力枢纽”

告别杂乱，拥抱集约！纽脉擎盾智能电源专为智慧灯杆/多功能杆量身打造，以工业级的可靠性和高度集成的智能设计，成为驱动智慧杆塔稳定运行的核心动力引擎。

核心痛点VS擎盾方案：一表看清革命性提升

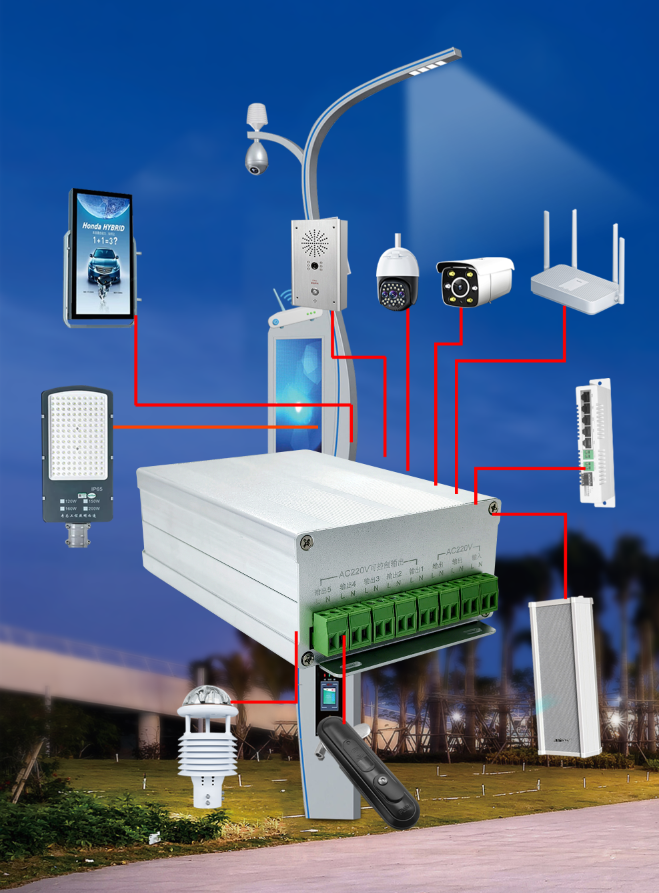

深入场景：擎盾如何赋能智慧灯杆？

智慧安防中枢：

供电：

DC12V稳定供给多个高清监控摄像机；DC48V驱动POE交换机、无线AP、5GCPE。

控制：

AC220V控制球机云台电源；DI接口接入杆舱门磁告警，联动摄像头抓拍。

联动：

警情发生时，可远程/自动触发DC12V输出点亮红蓝告警灯。

优势：

确保安防设备持续在线，告警信息实时上传，响应迅速。

信息发布与城市服务节点：

供电：

AC220V专路控制大功率LED信息屏；DC12V供给网络播放器、光猫、交换机。

控制：

远程开关信息屏，实现分时段、按需播放，节能降耗。

优势：

信息发布稳定可靠，后台管理便捷，降低能耗。

3.环境监测哨兵：

供电：

DC12V或DC24V驱动气象仪（温湿度、风速风向、PM2.5等）、恒温恒湿装置（保障舱内设备）。

告警：

DI接口接入水浸传感器、烟雾传感器，环境异常立即告警。

优势：

环境数据精准采集，舱内环境可控，异常及时预警，保障设备寿命。

4.智慧照明与物联基础：

供电与控制：

独立AC220V控制回路管理60W、120WLED路灯，实现单灯调光/开关/策略控制。

网络基础：

DC12V供给光猫、核心交换机；DC48V供给边缘计算网关、WiFiAP，构建稳定物联网络。

优势：

照明精细化管理节能，为杆上及周边物联网应用提供强大网络支撑。

技术基石：擎盾智能电源的硬核参数与设计

核心规格：

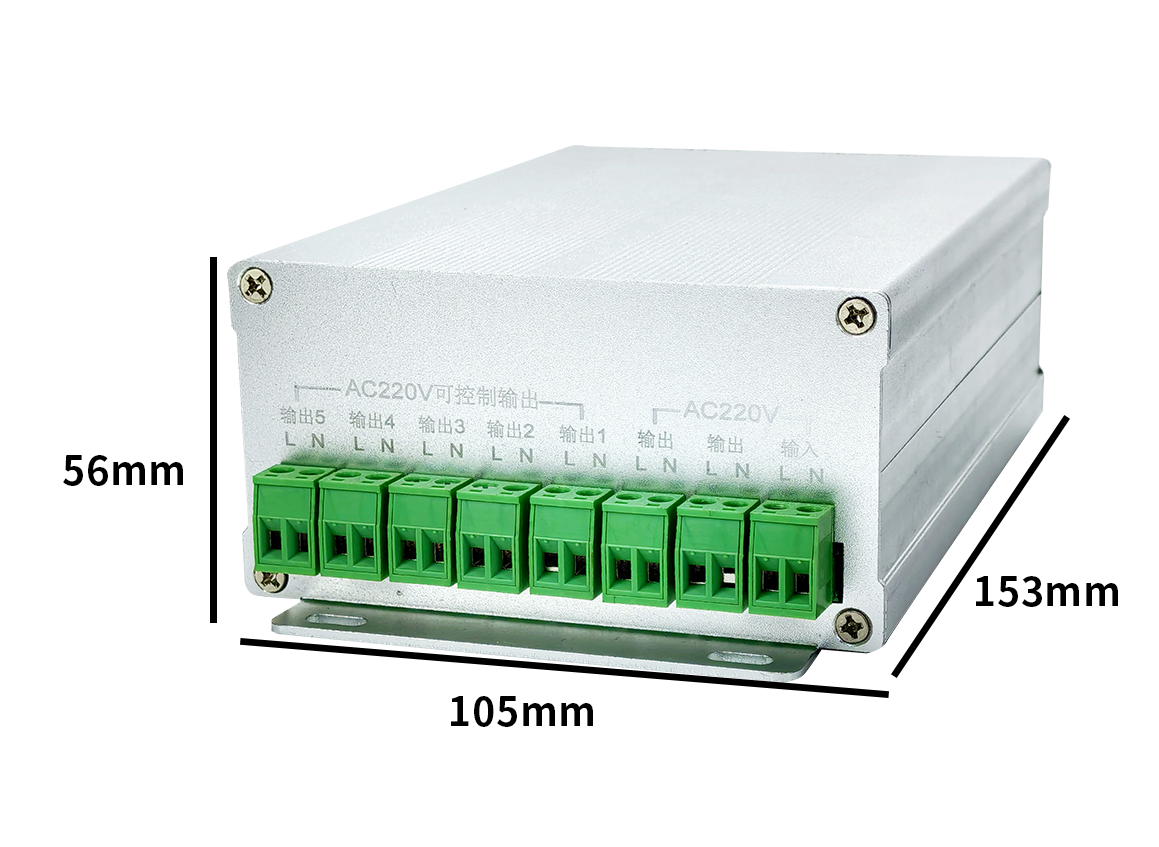

尺寸：153mm(L)x105mm(W)x56mm(H)—紧凑强悍！

外壳：优质铝合金—坚固耐用，卓越散热。

安装：标配L型支架—便捷稳固，适应多种安装环境。

设计标准：工业级—严苛环境持久稳定运行保障。

供电能力(核心价值)：

输入：1路AC220V(兼容常规市电)。

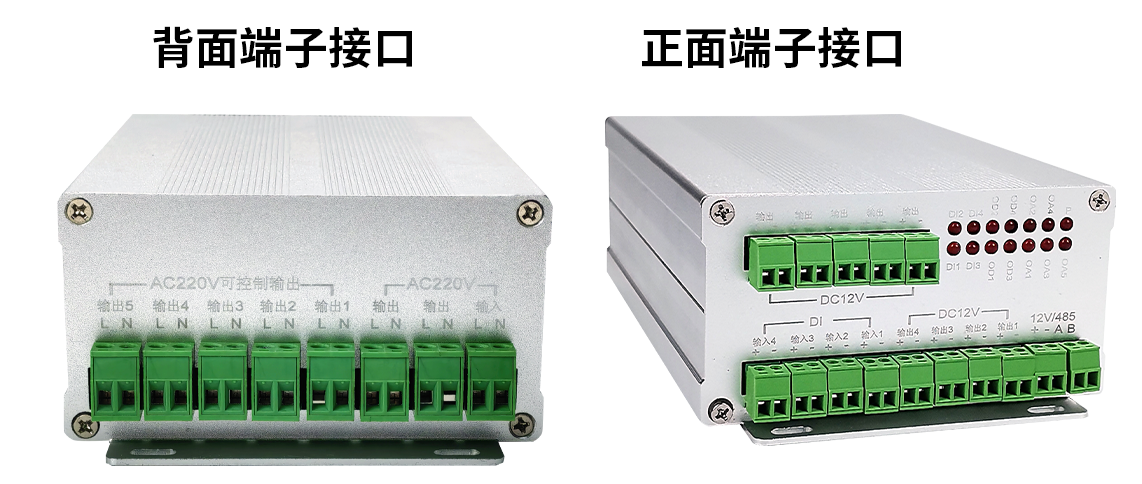

输出：

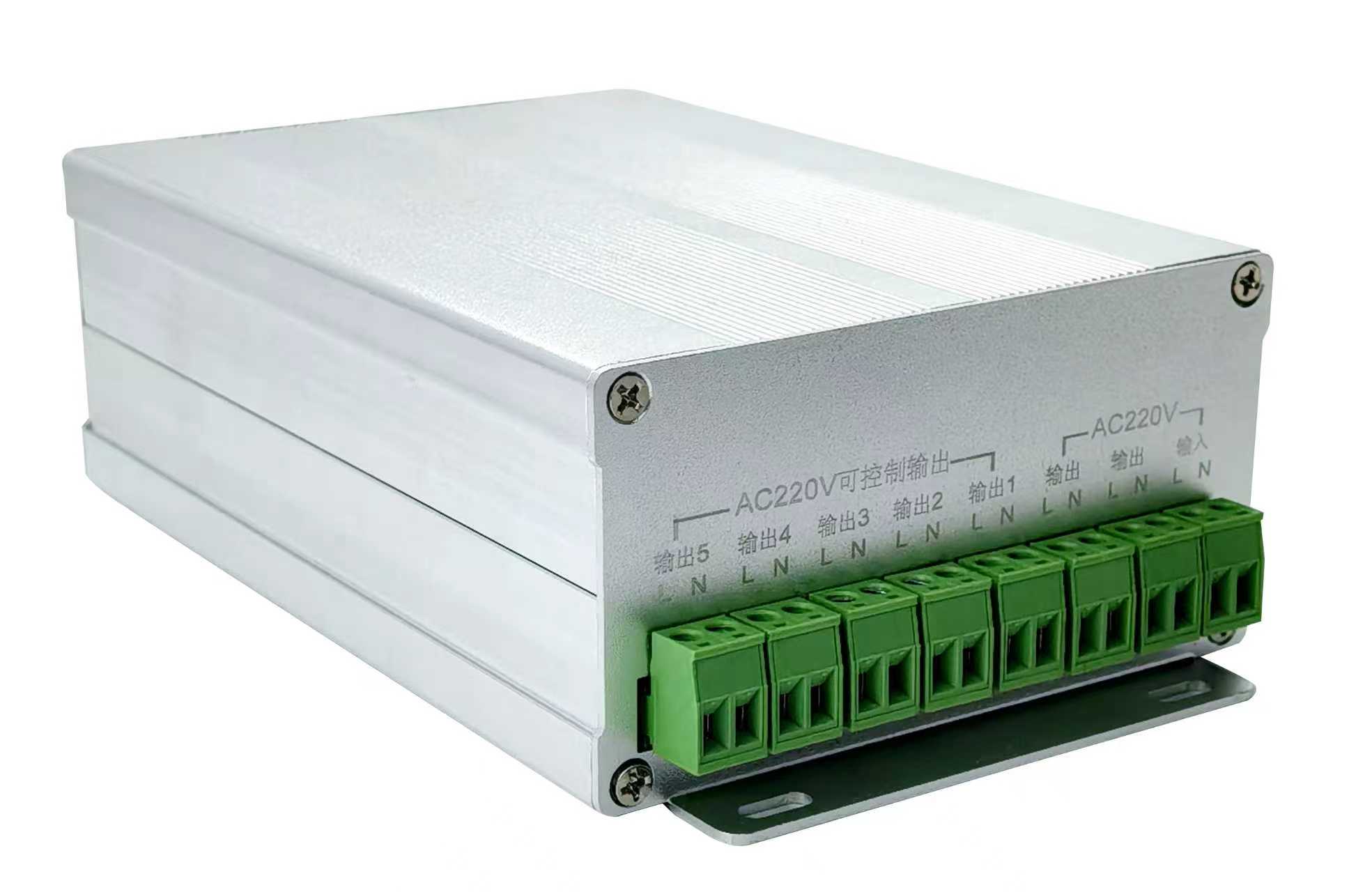

强电控制(5路)：AC220V(可控制：1x60W路灯、1x120W路灯、1xAC24V球机电源适配器输入、1xLED广告屏等)。—独立可控是关键！

直流电源(11路)：

DC12V/共8路(单路最大10A？或总功率合理分配，支持光猫、交换机、摄像机、播放器、告警灯、气象仪、恒湿装置、电子锁等)—主力输出！

DC24V/2路(可接消防警铃、特定网络设备)。

DC48V/1路(60W，专供无线WiFi、4G/5G模块、POE交换机、无线AP)—通信核心动力！

智能管理与告警(智慧核心)：

控制接口：

1路RS485+DC12V—无缝对接智慧网关/平台，实现远程监控、状态查询、参数配置、固件升级、分路开关控制。

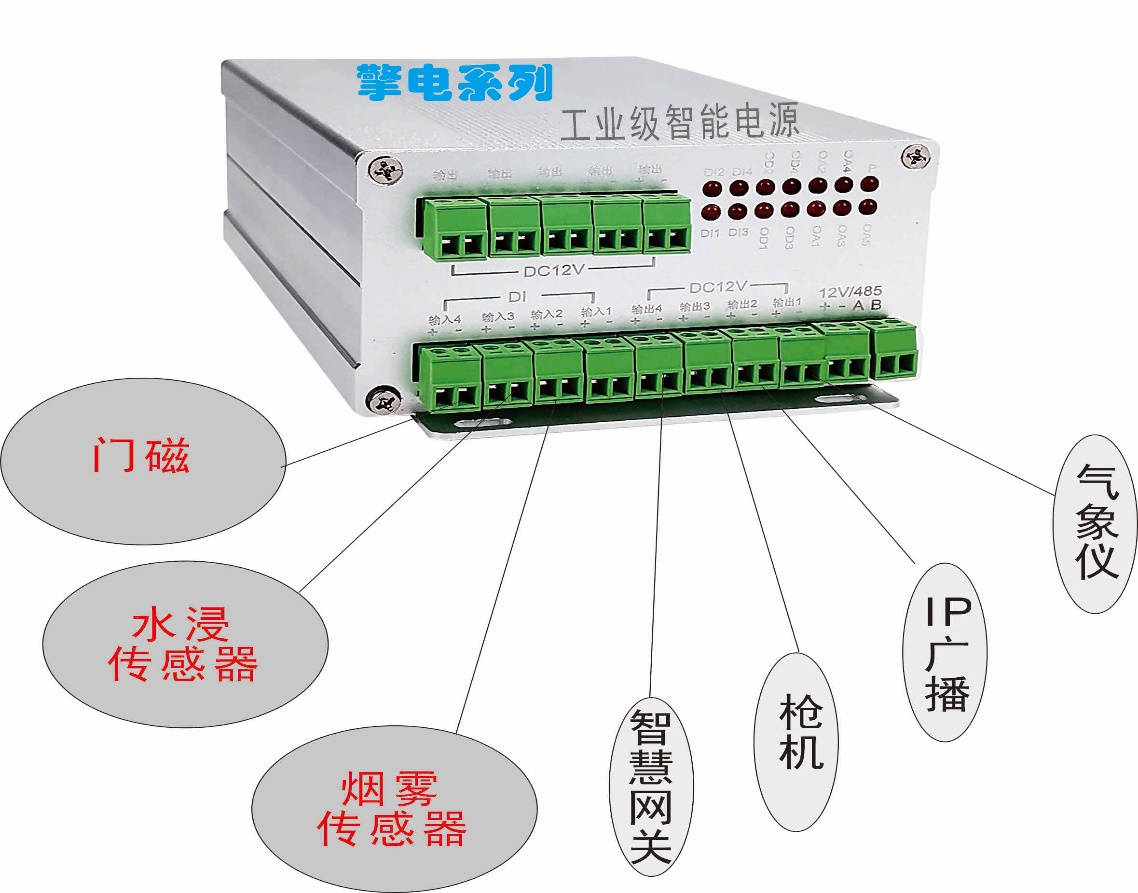

告警输入(4路DI)：

干接点信号接入—灵活接收门磁开闭、水浸报警、烟雾报警等传感器信号，本地记录并上报平台，实现联动。

多重安全防护(生命线)：

输入侧：

过压保护、欠压保护、过流保护、漏电保护(选配)。

输出侧(每路)：

过载保护、短路保护、过流保护。

浪涌防护：

三级电源防浪涌(特别重要！有效抵御感应雷击和电网波动)。

异常保护：负载输出异常检测与保护。

元件与散热：工业级长寿命元器件，铝合金外壳高效导热。

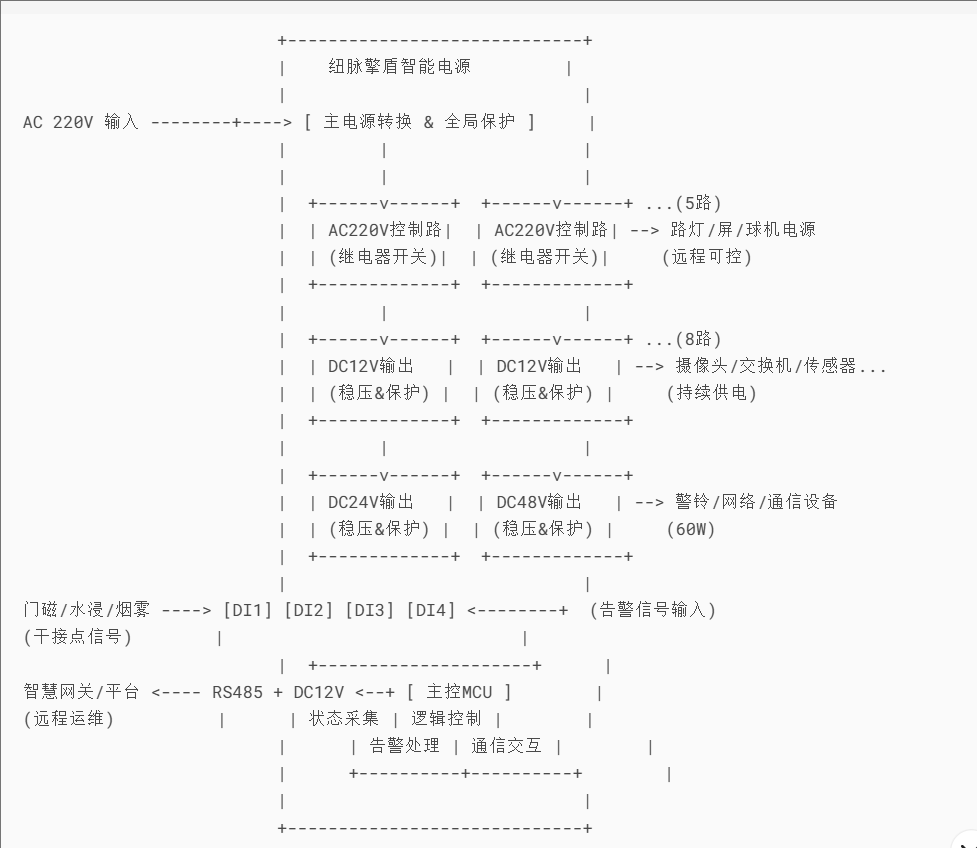

运行原理与信号交互(简化示意)

核心思想：

集中转换与分配：

单路AC220V输入，内部高效转换为多种所需直流电压（DC12V/24V/48V），并通过继电器提供多路AC220V受控输出。

独立保护：

输入侧有全局保护，每路输出（无论AC控制还是DC供电）都有独立的过载、短路、过流等保护电路，确保单路故障不影响全局。

智能控制中枢：

主控MCU是大脑，通过RS485接收来自上层智慧网关/平台的指令（如：开关某路AC220V输出、查询状态、设置参数）。

采集各路输出的状态信息（电压、电流、开关状态、故障标志）。

采集4路DI告警输入状态。

将状态、告警信息通过RS485上报给平台。

执行本地保护逻辑。

安全基石：

三级电源防浪涌模块部署在输入侧，为整个系统提供强大的抗浪涌能力。工业级设计和散热保障长期可靠。

结语：

集约化，智慧城市基建设施的必然选择

在土地资源日益紧张、运维成本不断攀升、城市管理要求精益化的今天，集约化已成为智慧城市基础设施建设不可逆转的趋势。

智慧灯杆作为城市神经末梢的重要载体，其内部设备的供电与管理方式，直接关系到建设的效率、运营的成本与长期服务的稳定性。

纽脉擎盾智能电源，以其工业级的可靠性、高度集约化的设计、智能化的管理能力、全方位的安全保障，完美解决了智慧灯杆长期面临的“电力乱局”。它不仅仅是一个电源设备，更是智慧灯杆稳定、高效、智能运行的核心赋能枢纽。

选择擎盾，就是选择：

更简洁的杆体空间

更可靠的设备运行

更高效的运维管理

更安全的城市服务

更广阔的功能扩展空间

让每一根智慧灯杆，都拥有一颗强大的“擎盾之心”，共同驱动智慧城市迈向更加高效、集约、可靠的未来！
