纽脉加油站能耗节能控制设计方案

——多模态·多感知·多联动·可配置

摘要：本方案以加油站内网为通信底座，以动环监控主机为数据中枢，将智能断路器、空调控制器、照明调光驱动器等末端设备通过RS-485总线统一接入，构建一套感知—控制—联动—反馈全闭环的能耗管理系统。设计遵循四项原则：一是多模态融合感知，综合雷达、温湿度、光照度、电流电压、线缆温度、红外遥控六种传感技术，使系统对现场状态的判断准确可靠；二是多参数实时监测，覆盖电量、环境、设备状态、安全、运行统计五个维度，构建完整数据画像；三是多设备协同联动，空调与断路器闭环验证、照明与雷达动态响应、安全与排风联动处置，形成触发与响应的完整链条；四是可配置控制策略，所有控制行为均转化为可配置参数，无需修改程序即可适配不同站点、不同季节、不同运营模式。所有数据在站内闭环流转，不依赖外网传输。

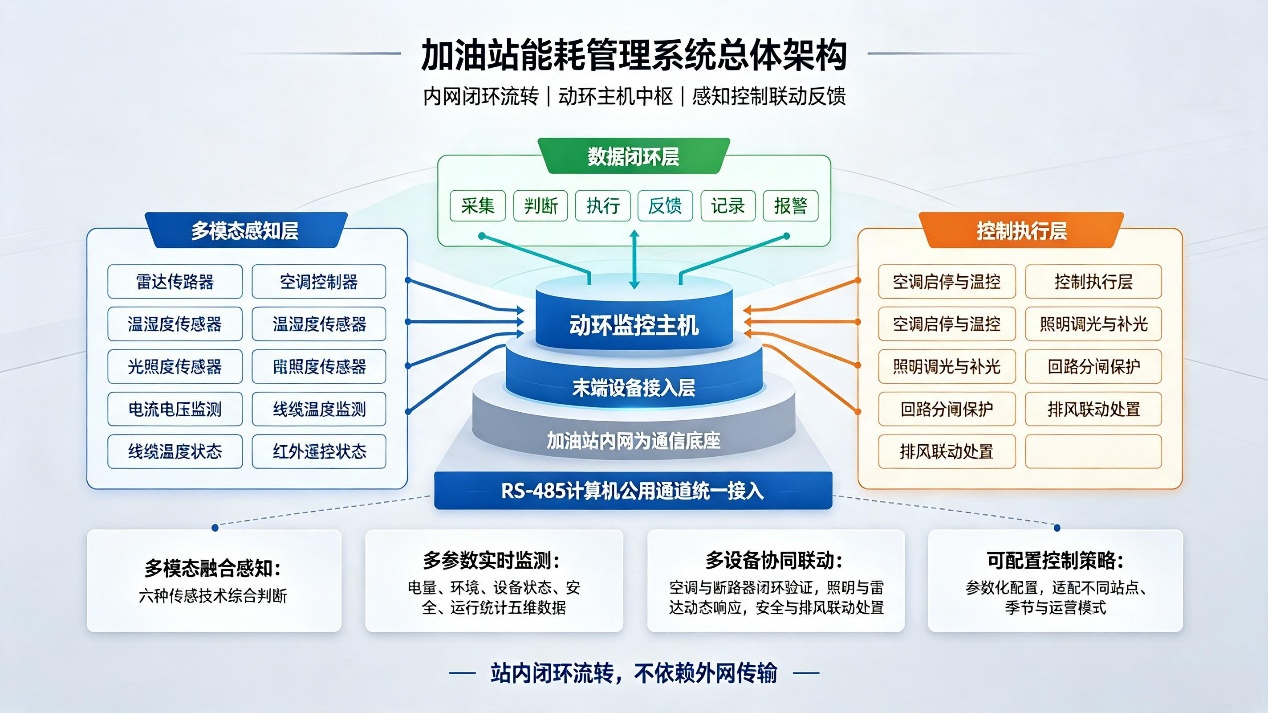

一、系统总体架构

系统分为设备层、汇聚层和管理层三个层次。

设备层是安装在现场的所有智能终端，包括配电箱内的智能断路器、空调回路的智能控制器、各照明分区的调光驱动器，以及独立部署的温湿度传感器、光照度传感器和雷达感应模块。这些设备通过RS-485屏蔽双绞线以手拉手方式串联成总线，每条总线最长500米，足以覆盖单座加油站的全部区域。部分需要高速响应的设备通过网口直接接入内网交换机。

汇聚层的核心是动环监控主机。它作为数据翻译官和本地大脑，轮询读取各设备的实时数据，并将数据存储在本地SD卡或硬盘中。即使内网出现短暂波动，数据也不会丢失，待网络恢复后自动补传。动环主机内置规则引擎，可在本地独立执行复杂的联动逻辑，完全脱离上层管理平台运行。

管理层通过动环主机的网口接入加油站内网交换机。站长使用内网电脑或移动终端即可访问管理界面，实时查看各回路状态、能耗报表和报警信息。如需向总部上报数据，通过加密U盘定期导出或内部数据专线单向摆渡，全程不开放内网对外网的直接数据通道。

二、多模态融合感知

系统同时利用六种传感技术从不同维度获取现场信息，各模态相互补充、交叉验证。

雷达人体感应采用24GHZ毫米波雷达，探测距离5至8米，可穿透塑料外壳检测人体微动，不受环境温度影响。雷达输出为数字量，有人为1、无人为0，探测周期默认每2秒刷新一次。部署在便利店内部、站长室和罩棚加油区，作为判断人员存在状态的核心依据。

温湿度传感采用SHT30数字温湿度传感器，温度测量精度正负0.3摄氏度，湿度测量精度正负2%相对湿度。数据用于判断空调启停条件和运行模式切换，同时用于异常工况判断，例如湿度持续高于80%且空调制冷运行时提示滤网堵塞或冷媒不足。

光照度传感采用数字光照度传感器，测量范围0至20000勒克斯，部署在品牌柱顶部或檐口位置。用于判断户外灯具是否需要开启或补光，防止时控偏差导致白天长明。

电流电压传感由智能断路器内置计量芯片完成，对每一路供电回路连续采样。电压测量范围0至400伏交流，精度正负0.5%；电流测量范围0至63安培，精度正负1%。采样频率为每工频周期128点，刷新周期1秒。

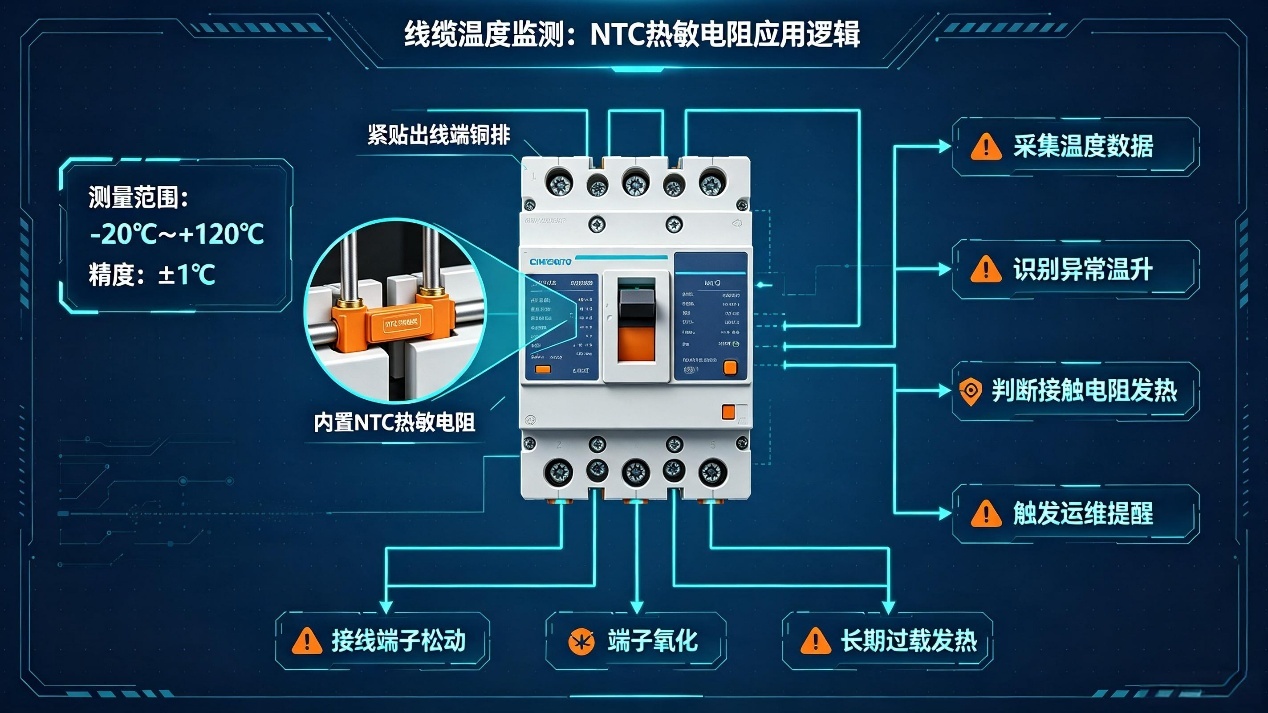

线缆温度传感由智能断路器内置NTC热敏电阻完成，紧贴出线端铜排安装，测量范围零下20摄氏度至零上120摄氏度，精度正负1摄氏度。用于监测接线端子松动或氧化导致的接触电阻发热。

红外遥控由空调控制器内置红外发射管完成，覆盖范围8米，码库预置主流品牌红外指令集，支持自学习模式。无需改造空调本体，不改动厂家电路，不影响原厂保修。

三、多参数实时监测体系

系统连续监测的参数分为五个维度。

电量参数包括相电压、相电流、有功功率、无功功率、视在功率、功率因数和累计电能。每一路智能断路器独立采集，空调控制器额外采集空调专用回路的电流和功率。有功功率测量精度1级，累计电能计量精度1级。数据刷新周期1秒，累计电能每小时冻结一次并写入本地存储。

环境参数包括室内温度、相对湿度和户外光照度。温湿度传感器部署在便利店中央区域距地面1.5米高度，避开空调出风口和门窗位置。环境参数刷新周期10秒，变化率超过设定阈值时主动上报。

设备状态参数中，空调类包括开关机状态、运行模式、设定温度、室内环境温度、风速档位、故障代码；照明类包括回路通断状态、当前亮度百分比、驱动故障状态；智能断路器状态包括分合闸位置、故障脱扣记录、自诊断状态。所有状态参数变化时立即上报，稳态时每60秒上报一次。

安全参数包括每路回路的剩余电流、线缆温度、负载电流与额定电流的百分比。安全参数的监测优先级最高，采用独立数据通道。任何安全参数越限时，系统在1秒内触发报警响应。

运行统计参数包括累计运行时长、累计启停次数、每日每周每月的能耗统计、当日报警次数统计、雷达触发频次统计，用于设备维护提醒和节能效果评价。

四、场景化联动控制

本方案围绕加油站实际运营场景设计联动逻辑，以下按七个典型场景分别描述系统的感知、判断与响应过程。所有联动均由动环主机规则引擎自动执行。

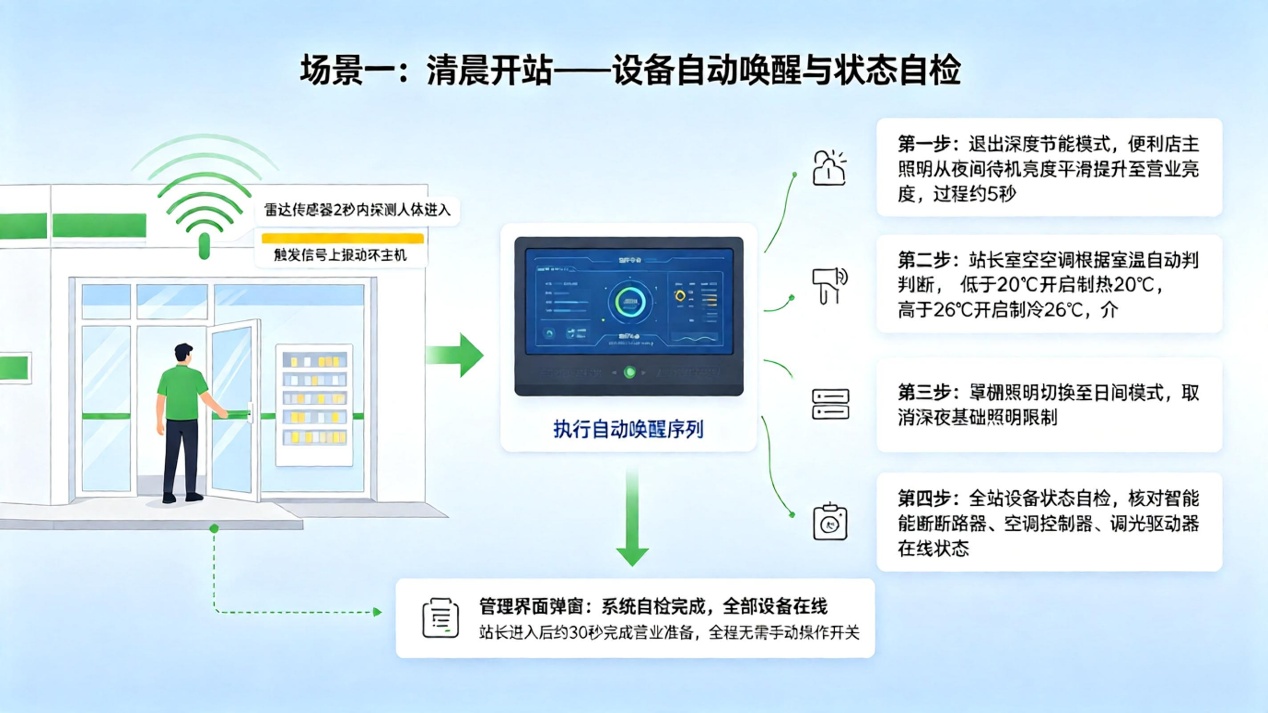

场景一：清晨开站——设备自动唤醒与状态自检

站长打开便利店大门进入店内，安装在入口上方的雷达传感器在2秒内探测到人体进入，触发信号上报动环主机。动环主机随即执行自动唤醒序列。

第一步，退出深度节能模式，便利店照明调光驱动器在3秒内将主照明从夜间待机亮度平滑提升至营业亮度，过程持续约5秒，避免光环境突变造成人眼不适。第二步，站长室空调控制器读取当前室内温度，若低于20摄氏度则自动开启制热模式设定20摄氏度，若高于26摄氏度则开启制冷模式设定26摄氏度，若介于两者之间则保持关闭状态。第三步，罩棚照明切换至日间模式，取消深夜基础照明限制。第四步，系统执行全站设备状态自检，逐一核对智能断路器通讯状态、空调控制器在线状态、各调光驱动器响应状态，自检结果汇总后通过管理界面弹窗提示“系统自检完成，全部设备在线”。站长在进入便利店后约30秒内，即可在全亮照明环境下开始营业准备工作，全程无需手动操作任何开关。

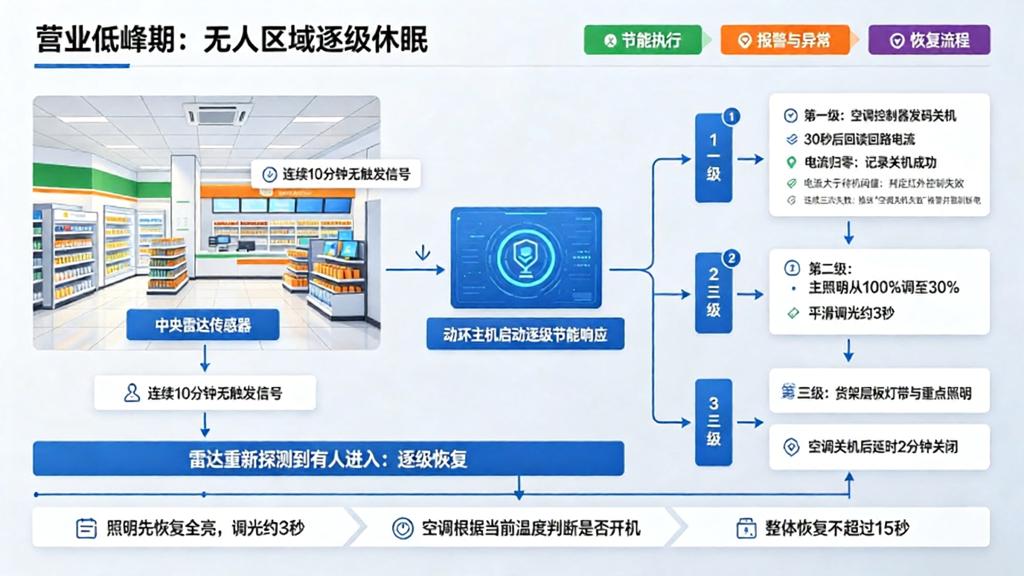

场景二：营业低峰期——无人区域的逐级休眠

便利店中央雷达传感器连续10分钟无触发信号时，动环主机启动逐级节能响应。第一级，空调控制器发码关机，智能断路器在30秒后回读该回路电流，确认归零则记录关机成功；若电流仍大于待机阈值，判定为红外控制失效，再次发码重试，连续三次失败后推送“空调关机失败”报警并执行强制断电。第二级，照明调光驱动器将主照明从营业亮度100%调至待机亮度30%，调光过程平滑过渡，持续约3秒。第三级，货架层板灯带和重点照明在空调关机后再延时2分钟完全关闭。

雷达重新探测到有人进入时，系统按相反顺序逐级恢复。照明先恢复全亮，调光过程约3秒，随后空调根据当前温度条件判断是否开机，整个恢复过程不超过15秒。

场景三：加油区车辆进入——罩棚照明的瞬时补光

夜间22时后罩棚切换为基础照明模式，仅保留三分之一灯具以30%亮度运行。罩棚雷达检测到车辆驶入信号时，动环主机立即向对应加油位的照明调光驱动器下发补光指令，该区域灯具在0.5秒内从基础照明提升至100%全亮。便利店靠近门口区域的照明同步提高亮度，方便加油员进出取物，收银台区域灯光保持不变。车辆驶离后延时2分钟恢复基础照明模式。若连续多辆车交替进入不同加油位，系统分别独立响应，各自计时互不干扰。

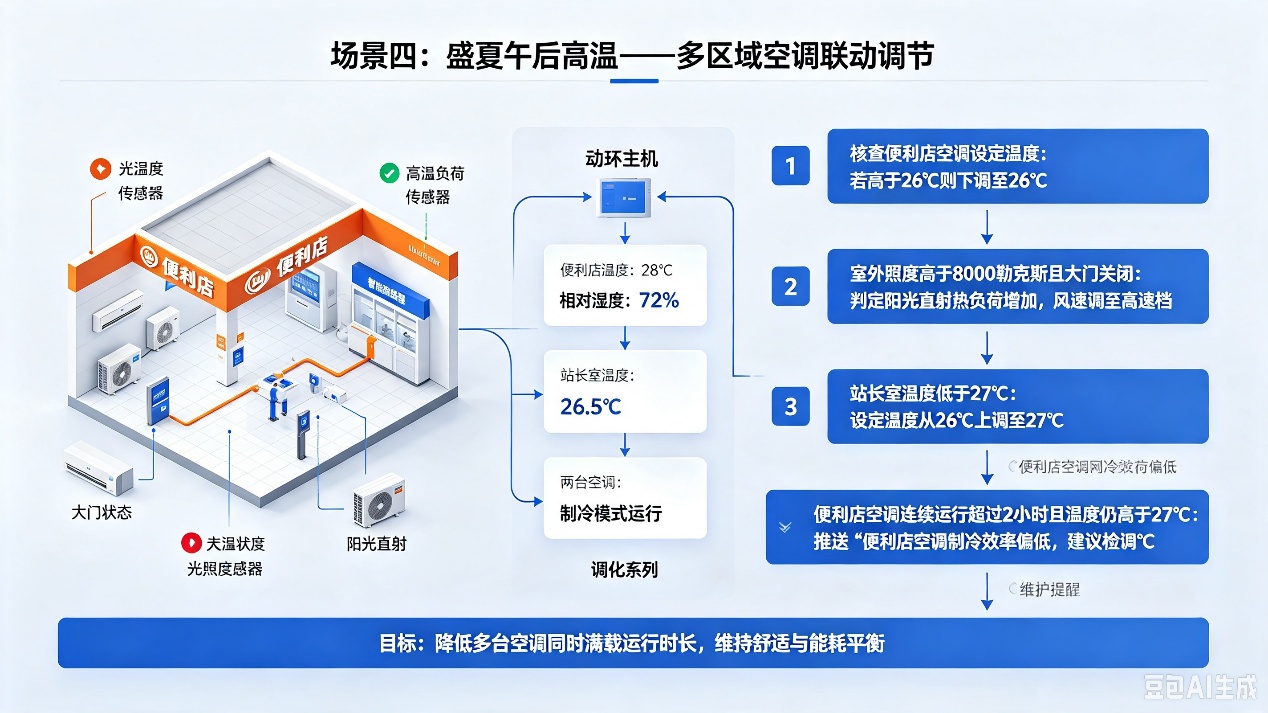

场景四：盛夏午后高温——多区域空调联动调节

便利店温湿度传感器显示当前温度28摄氏度、相对湿度72%，站长室温度传感器显示26.5摄氏度，两台空调均处于制冷模式运行。动环主机读取智能断路器采集的两台空调回路电流和功率数据后执行以下调节序列：核查便利店空调设定温度是否为26摄氏度，若高于26摄氏度则下调至26摄氏度；读取光照度传感器数据，若当前室外照度高于8000勒克斯且便利店大门处于关闭状态，判定为阳光直射导致热负荷增加，将便利店空调风速从自动模式调至高速档；检测站长室温度已低于27摄氏度，将站长室空调设定温度从26摄氏度上调至27摄氏度，减少两台空调同时满载运行的时长；若便利店空调连续运行超过2小时且温度仍无法降至27摄氏度以下，推送“便利店空调制冷效率偏低，建议检查滤网或冷媒”的维护提醒。

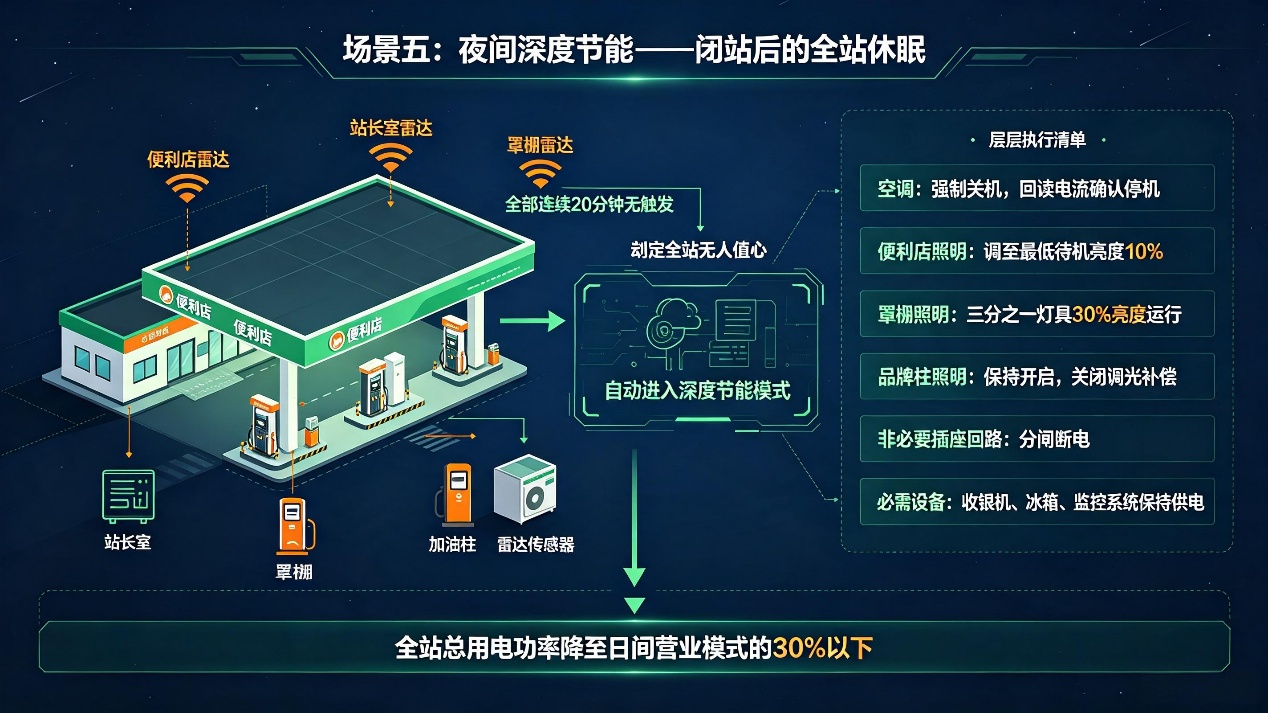

场景五：夜间深度节能——闭站后的全站休眠

便利店、站长室、罩棚三组雷达传感器全部连续20分钟无触发后，动环主机判定全站无人值守，自动进入深度节能模式。所有空调强制关机并通过智能断路器回读电流确认停机；便利店照明调至最低待机亮度10%；罩棚切换至基础照明模式保留三分之一灯具以30%亮度运行；品牌柱照明保持开启但关闭调光补偿功能；非必要插座回路执行分闸断电，仅保留收银机、冰箱、监控系统等必需设备。全站总用电功率降至日间营业模式的30%以下。

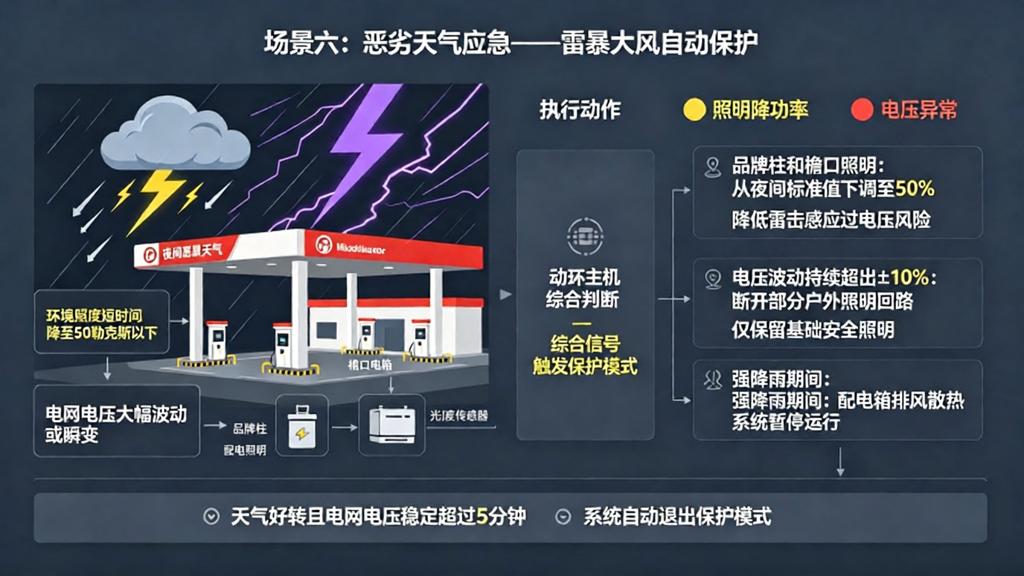

场景六：恶劣天气应急——雷暴大风自动保护

光照度传感器检测到环境照度在短时间内急剧下降至50勒克斯以下，同时智能断路器监测到电网电压出现大幅波动或瞬变，动环主机综合信号后触发保护模式。品牌柱和檐口照明亮度从夜间标准值下调至50%，降低雷击感应过电压风险；若电压波动持续超出正负10%，自动断开部分户外照明回路仅保留基础安全照明；配电箱排风散热系统在强降雨期间暂停运行。天气好转且电网电压稳定超过5分钟后，系统自动退出保护模式。

场景七：设备异常自诊断——故障主动上报与定位

日落系统按定时策略开启便利店照明时，动环主机下发100%亮度指令后读取调光驱动器上报的电流值。若电流值低于正常运行时参考值的20%，判定该回路灯具部分损坏或供电异常，推送中等级别报警“便利店主照明回路电流异常偏低，建议检查

灯具”。若电流值趋近于零，升级为高等级报警，同时检查对应智能断路器是否处于合闸状态。若断路器合闸但电流为零，判定为线路断开或全部灯具损坏；若断路器分闸，判定为异常跳闸，进一步检查安全参数日志确认跳闸前是否存在过载或漏电记录，并将诊断结论一并推送。站长次日到站后通过管理界面即可获知故障原因、故障位置和发生时间。

五、控制参数配置表

所有控制行为转化为可配置参数，无需修改程序即可调整。调整权限分为总部和站长两级，总部级参数变更需经审批，站长效参数可由站长在授权范围内自主调整。

5.1 空调控制参数

5.2 照明控制参数

5.3 安全保护参数

5.4 通信与上报参数

六、核心设备功能定义

6.1 智能断路器

导轨式安装，替代传统断路器。连续采集电压、电流、功率、电能、漏电流和线缆温度六类参数。接收动环主机指令执行分合闸操作，响应时间小于1秒。内置计量芯片，电流测量精度1级。保留过载保护和短路保护功能，响应时间毫秒级。通讯接口为RS-485，协议为Modbus-RTU。防爆区域使用的型号须具备Ex认证。

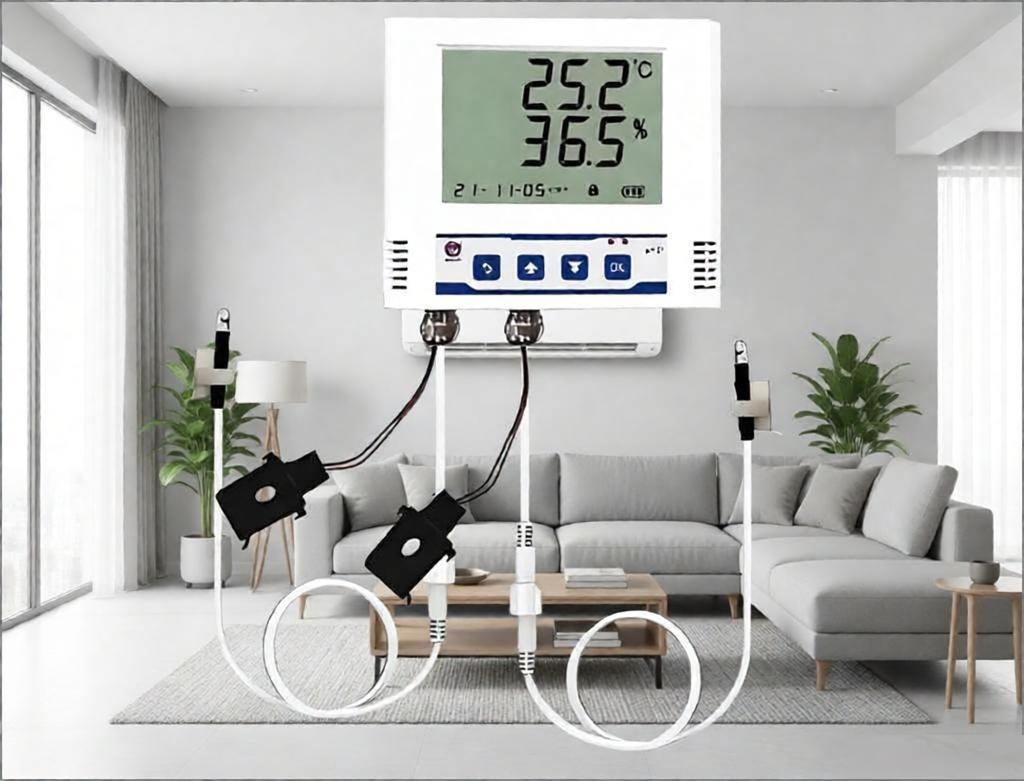

6.2 空调智能控制器

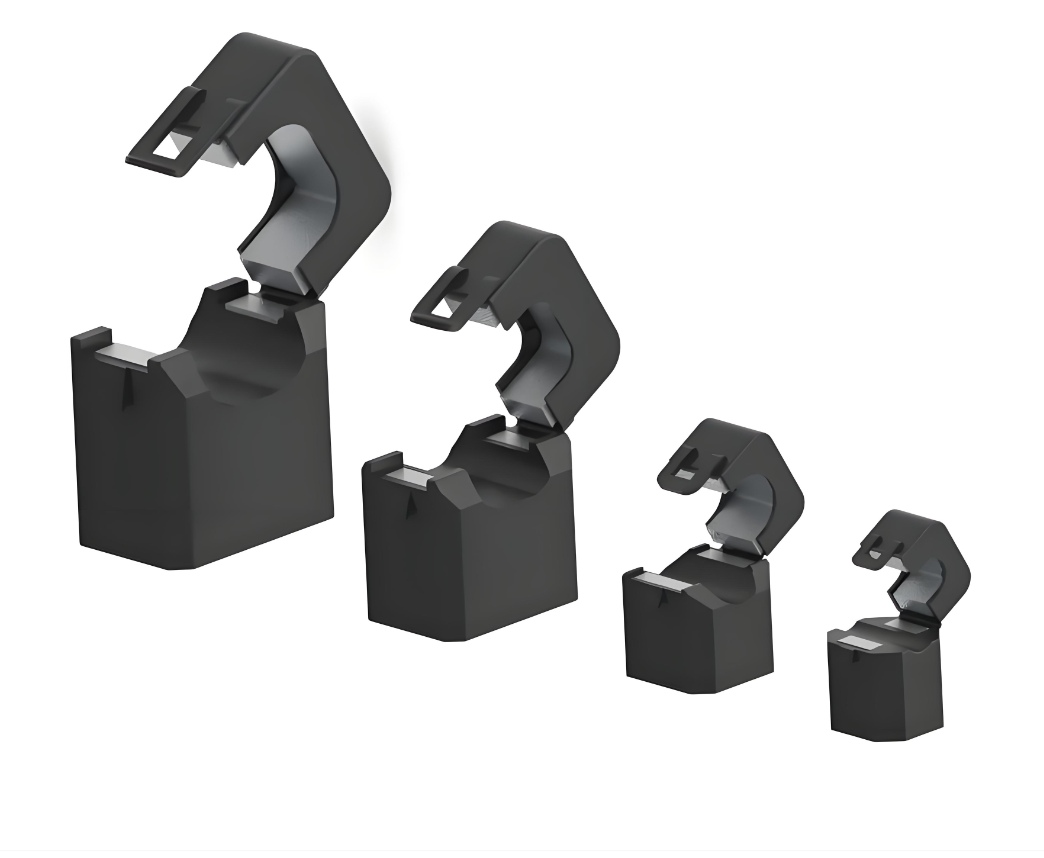

壁挂式安装，集成雷达感应、温湿度传感、红外发射和电量计量四个功能模块。雷达采用24吉赫兹毫米波雷达，温湿度传感器精度正负0.3摄氏度和正负2%相对湿度。红外发射模块内置主流品牌码库并支持自学习。电量计量通过外置开口式电流互感器采样，量程0至20安培。通过RS-485接口与动环主机通讯。控制器本地保留独立控制逻辑，与动环主机通讯中断后仍按最后设定参数独立运行。

6.3 照明调光驱动器

导轨式安装，每个照明回路配置一台。通过RS-485接收动环主机的调光指令，采用PWM脉宽调制方式平滑调节输出功率，调光范围0至100%，全过程无频闪。内置电流监测功能，上报当前实际输出电流值。支持断电记忆功能。

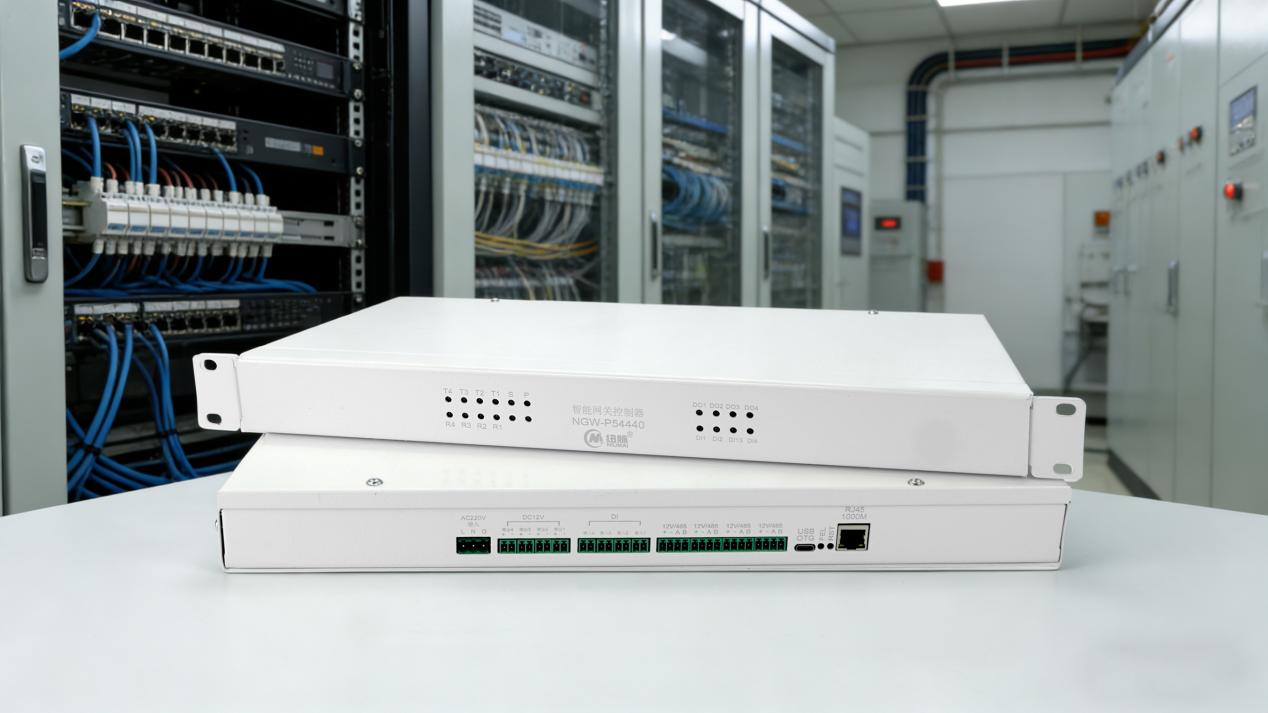

6.4 动环监控主机

壁挂式或机架式安装。RS-485接口不少于4路，单路总线最多挂载32个设备。内置Linux操作系统，支持Modbus-RTU和Modbus-TCP双协议栈。本地存储容量不低于32吉字节。内置规则引擎支持用户自定义联动规则。通过网口接入加油站内网，支持固定IP配置，内置WEB服务器。

七、通信协议与数据规范

所有末端设备与动环主机之间采用标准Modbus-RTU协议，通过RS-485总线通讯。通讯参数统一为波特率9600、数据位8位、停止位1位、无校验。每个设备分配唯一通讯地址。动环主机作为主站主动轮询各从站设备，空调控制器轮询周期设为1秒，智能断路器轮询周期设为5秒。

每个设备供应商须提供完整的协议点表，包含寄存器地址、参数名称、数据类型、单位、读写属性、换算系数、取值范围和默认值。

动环主机与上层管理平台之间采用Modbus-TCP协议，通过网口经内网交换机连接。动环主机作为服务器端监听指定端口，管理平台作为客户端主动建立连接。通信超时设定为10秒，连续三次失败判定为管理链路中断。

实时数据在动环主机内存中保持最新状态。历史数据按整点冻结写入本地存储，默认保留180天，先进先出自动覆盖。安全参数类数据保留周期单独设定为一年，不允许自动覆盖。

八、安全合规设计

8.1 防爆安全

加油区、储罐区使用的智能断路器或控制箱必须具备国家防爆认证。防爆区域布线采用防爆挠性管配合镀锌钢管，严格执行GB 50058《爆炸危险环境电力装置设计规范》。非防爆区控制设备不得安装在防爆区域内，跨越防爆分区边界的布线须经过防爆隔离密封接头。

8.2 网络安全

动环主机及所有控制器仅接入加油站内网，不允许主动连接外网。实施前须为动环主机分配固定IP地址并进行VLAN隔离。如需向总部上报数据，通过加密U盘摆渡或内部数据专线单向传输。

8.3 电气安全

智能断路器漏电保护动作值不超过30毫安，动作时间不超过0.1秒。线缆温度报警阈值70摄氏度，跳闸阈值85摄氏度，报警后延时5秒确认持续越限再执行跳闸。保护定值修改须经安全部门审批，系统保留所有定值修改的操作日志。

8.4 控制安全

所有远程控制指令须经两级确认方可执行，系统记录每次操作的账号、时间、内容和结果。空调控制器保留本机独立运行能力，与动环主机通讯中断后按最后设定参数继续运行。照明调光驱动器在通讯中断后保持当前亮度不变。智能断路器在通讯中断后保持原有分合闸状态不变，硬件保护功能不依赖通讯。

九、预期节能效果

照明系统通过雷达调光和分时控制，可实现35%至50%的节电率。空调系统通过温湿度与雷达联动控制，可实现20%至30%的节电率。品牌柱和檐口灯通过经纬时控与光感补偿，可实现40%至50%的节电率。综合全站非生产性用电，整体能耗下降20%至30%。安全隐患实现秒级预警，电气火灾风险显著降低。远程集控替代人工巡检，故障响应时间缩短60%以上。
