电梯机房空调集中控制、空调远程控制、空调节能控制设计方案

（50个电梯机房）

1项目背景与需求分析

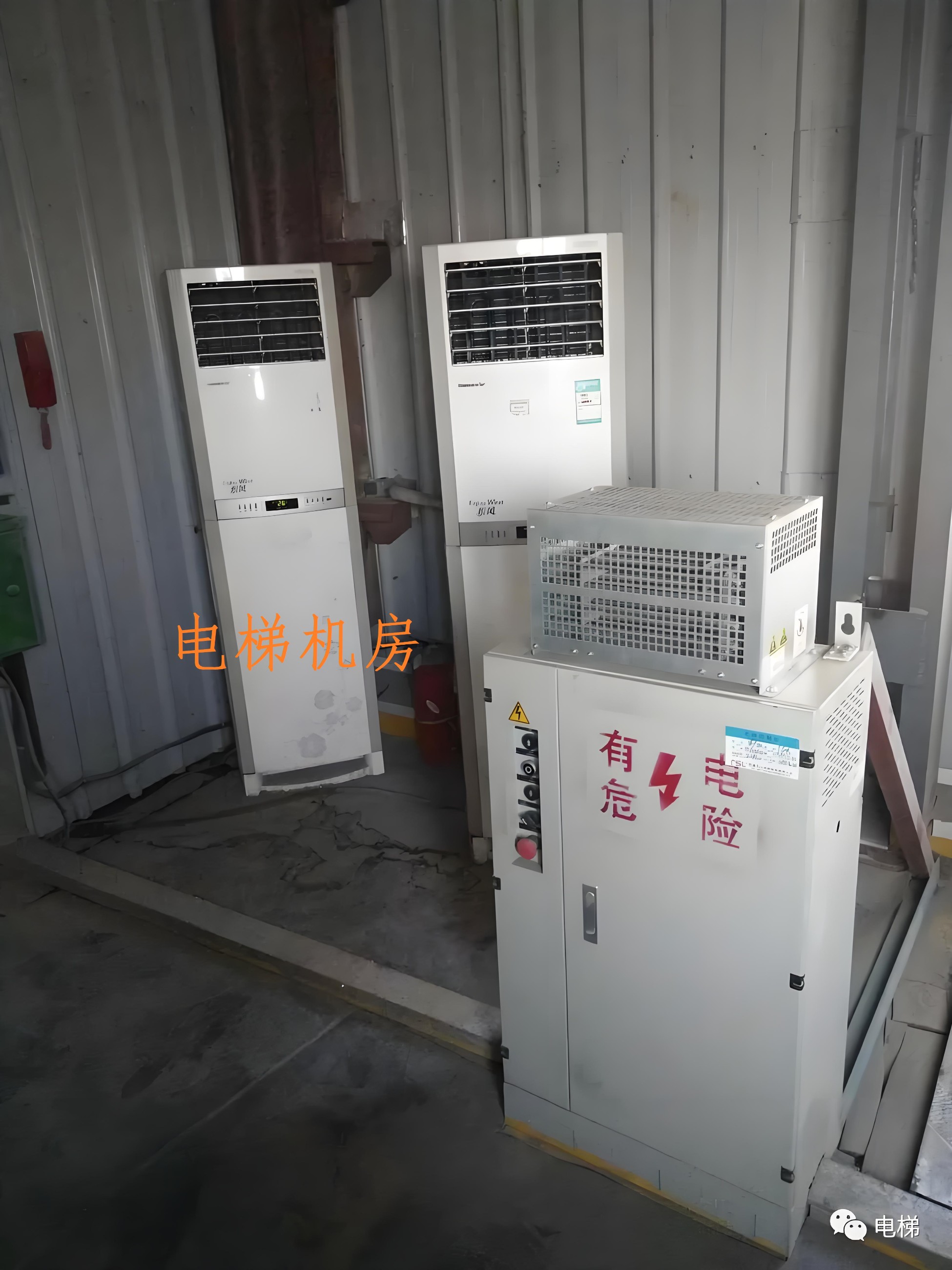

目前大多数电梯机房采用普通红外空调进行温度调节，但存在诸多管理痛点：

一是缺乏远程监控手段，运维人员必须到现场才能了解空调运行状态；

二是无法实现精确温控，空调常年处于恒定运行模式，导致能源浪费严重；

三是故障响应滞后，只有当设备完全停机或电梯系统报警时才能发现空调故障；

四是对空调的用电情况缺乏量化管理，用电成本难以控制。

本项目针对50个电梯机房的空调系统进行集中控制改造，每个机房配置1台网络型红外空调控制器、1个接线型红外发射头、1路外接温湿度传感器和1路电流互感器，通过物联网技术实现对分散空调设备的统一监控与管理，提升运维效率，降低能源消耗，保障电梯系统运行安全。

表：电梯机房空调控制现状与集中控制需求对比

2设计原则与依据

表：系统组成组件及功能描述

3.3通信协议设计

系统采用多层次通信协议结构，确保数据可靠传输。现场设备层与控制器之间采用ModbusRTU协议，通过RS485总线连接温湿度传感器和电流互感器。网络传输层采用TCP/IP协议，保证数据在网络中的可靠传输。应用层采用HTTP/MQTT协议，支持设备与云平台之间的数据交换。

为确保系统安全性，通信设计采用VLAN划分和访问控制策略，将空调监控网络与其他网络隔离，防止未经授权的访问和攻击。数据传输采用AES加密算法，保障数据在传输过程中的安全性和完整性。

4设备选型与配置方案

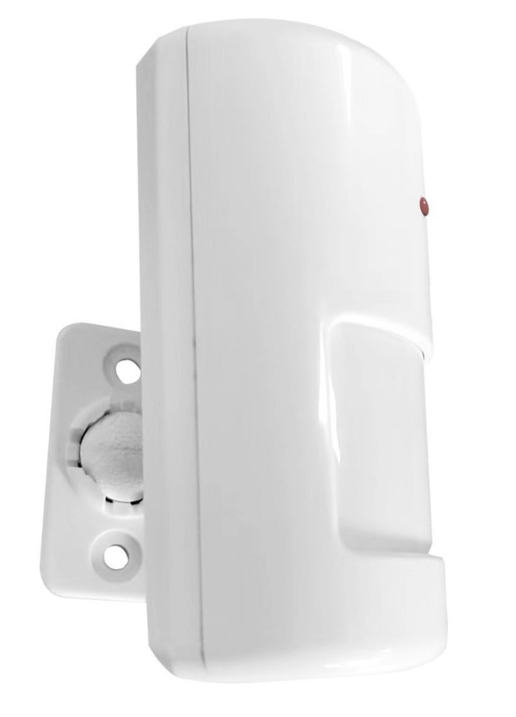

4.1网络型红外空调控制器

选用支持多种通信方式的智能空调控制器，具体参数和要求如下：

通信能力：

支持10/100M以太网接口，内置TCP/IP协议栈，支持静态IP或DHCP方式获取网络地址；同时支持4G无线通信备用通道，在有线网络故障时自动切换至无线传输，保证数据连续性。

控制能力：

具备红外学习功能，可学习并存储市面上主流品牌空调的红外遥控指令，支持开关机、模式切换、温度调节、风速控制等所有遥控功能；内置128种常见空调品牌型号的红外指令库，支持自动识别和匹配。

接口配置：

提供DC12V电源输入接口、RS485通信接口、外接红外发射头接口、温湿度传感器接口和数字量输入输出接口；内置微处理器和存储单元，可保存最近10000条操作记录和运行数据。

工作环境：

工作温度范围-15℃～50℃，工作湿度范围10%到95%(无凝露)，满足电梯机房各种环境条件；采用金属防护外壳，具有良好的电磁屏蔽性能和散热性能。

智能特性：

内置自动控制逻辑，可在网络中断时按照预设策略继续控制空调运行；支持温度阈值控制、时序控制和基于能耗优化的智能控制算法。

4.2接线型红外发射头

选用高功率红外发射头，具体特性如下：

发射能力：采用大功率红外发射管，发射角度≥120°，辐射功率≥20mW/sr，确保红外信号覆盖空调室内机的红外接收区域。

安装方式：

支持壁挂安装和吸顶安装两种方式，提供3M双面胶和螺丝固定两种安装配件；发射头与控制器之间采用RJ11接口连接，最大延长距离可达100米。

环境适应性：

外壳采用阻燃材料，防护等级IP54，防尘防水；内置ESD保护电路，防止静电击穿。

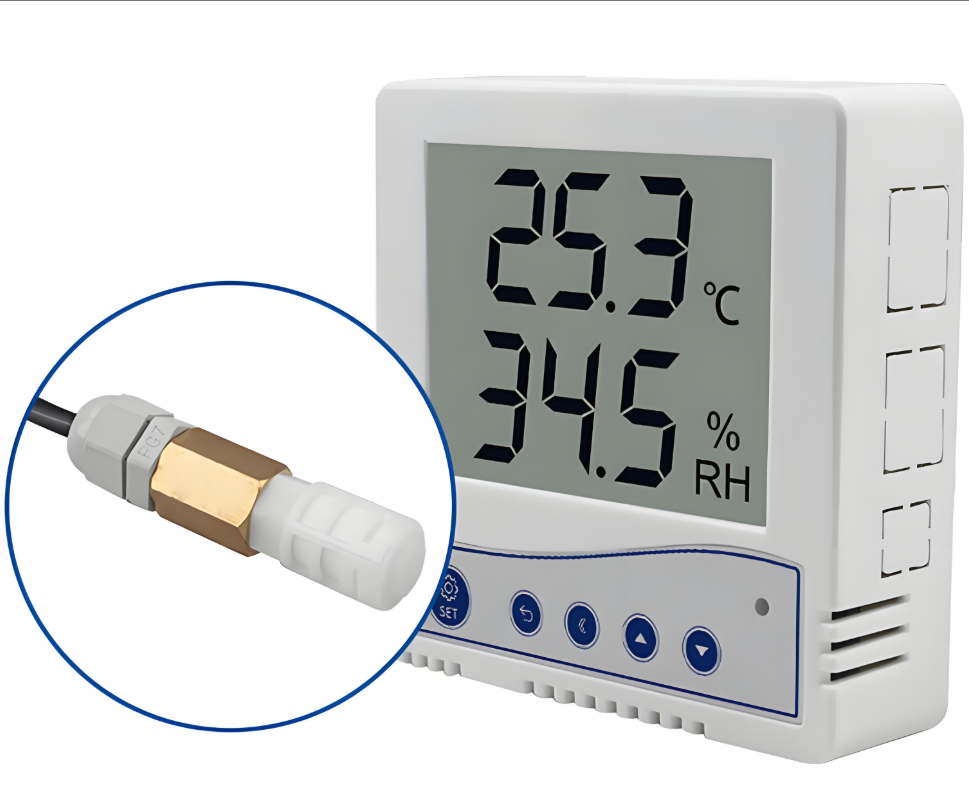

4.3外接线温湿度传感器

选用数字式温湿度一体传感器，具体参数如下：

测量范围：

温度测量范围-20℃～70℃，湿度测量范围0%～100%RH；温度精度±0.3℃（@25℃），湿度精度±3%RH（@25℃，20%～80%RH范围内）。

输出信号：

采用RS485通信接口，ModbusRTU协议；采样周期2s，响应时间小于5s；提供标准DC接口，供电与通讯二合一，简化布线。

传感器探头：

外置探头采用防尘防潮设计，导线长度1.5米，PT100铂电阻温度传感器和电容式湿度传感器，保证测量准确性和稳定性。

安装方式：

提供墙装套件和三通线夹，支持壁挂安装和风管安装；传感器应安装在代表机房平均温湿度的位置，避免直接空调出风口、热源和阳光直射处。

4.4电流互感器

选用开口式电流互感器，便于安装和维护：

测量范围：

一次侧电流测量范围0～30A，输出信号0～5V或4～20mA模拟量信号；精度等级0.5级，线性度误差小于0.2%。

安装方式：

开口式设计，无需断开电源线即可安装；圆形导体尺寸21mm，适用于不同线径的电源线；采用ABS阻燃材料外壳，耐高温、防腐蚀。

输出接口：

提供标准3芯接口（电源+、信号输出、地线），可直接接入控制器的模拟量输入端口；工作电源DC12V，功耗小于0.5W。

5系统功能说明

5.1远程监控功能

系统提供全方位远程监控能力，运维人员可通过Web浏览器或手机APP实时查看所有机房空调状态：

实时数据监测：

集中显示各机房温度、湿度、空调运行状态、设定温度、运行模式、风速等参数；以列表、平面图或3D可视化形式展示，支持多画面同时监控。

历史数据查询：

存储最近3年的历史数据，支持按时间、机房、参数类型等多种条件查询；数据可导出为Excel、PDF等格式，便于进一步分析和报表制作。

动态报警功能：

用户可自定义报警规则和阈值，如温度上限、温度下限、湿度上限、湿度下限、电流异常等；系统支持多种报警方式：声光报警、短信报警、邮件报警和手机推送报警。

5.2智能温控功能

系统采用自适应温控策略，根据机房环境自动调节空调运行状态：

定时控制：

支持按日、周、月设定不同时间段的工作模式，如工作日模式、周末模式、节假日模式等；可设置多个时间段的温度设定值，实现分时段温控。

温度自动调节：

系统根据采集的实时温度，与设定值比较，自动控制空调启停和温度设定；支持制冷和制热两种模式自动切换（针对热泵型空调）。

智能节能模式：

当机房温度在允许范围内时，自动提高温度设定值（制冷模式）或降低温度设定值（制热模式），减少空调运行时间；夜间和无人时段自动切换到节能运行模式。

5.3用电管理功能

通过电流互感器实时监测空调能耗，提供精细化用电管理：

能耗统计：

实时显示空调运行电流、功率和能耗数据；自动统计日、月、年用电量，生成能耗曲线和报表。

用电分析：

对比不同时段、不同机房的能耗数据，识别异常能耗；提供能耗排名和能耗效率分析，为节能改造提供数据支持。

负荷管理：

监测空调启动和运行电流，识别过载情况；在用电高峰时段，可通过轮换运行策略减少峰值负荷。

6.4故障诊断与预警

系统具备智能诊断能力，可提前发现潜在故障：

故障报警：

实时监测空调通信状态、运行状态和传感器状态；发现异常立即报警，指示故障类型和位置。

预警功能：

基于历史数据和运行趋势分析，在故障发生前发出预警；如压缩机长期运行不停机、温度下降缓慢等异常情况预警。

故障定位：

通过电流曲线分析，判断压缩机、风机等主要部件工作状态；准确识别缺氟、滤网堵塞、换热器脏堵等常见故障。

6预算估算与效益分析

6.1项目投资估算

本项目总投资主要包括设备购置费、安装施工费和系统开发费三部分：

表：项目投资估算明细表

通过本方案的实施，将建成一个高效、可靠、智能的电梯机房空调集中控制系统，显著提升电梯系统运行可靠性和能源利用效率，实现机房空调的现代化、智能化管理。
