纽脉BAS楼宇自控DDC控制器、IO扩展系列模块介绍

纽脉BAS楼宇自控DDC控制系统概述

纽脉BAS楼宇自控DDC控制系统是一款模块化、可扩展的智能控制解决方案，适用于各类建筑环境的自动化管理。该系统以DDC控制器为核心，搭配多种数字量与模拟量I/O模块、电源模块、通信网关及远程终端单元，实现对空调、照明、风机、水泵等设备的集中监控与智能控制。

系统组成与特点：

1. 核心控制单元

128点位DDC控制器（NBA-C1242MA）：

具备1个以太网口、2个485串口、4DI、2DO，支持以太网和485级联通信，适用于空调机组、新风机组等关键设备的逻辑控制。

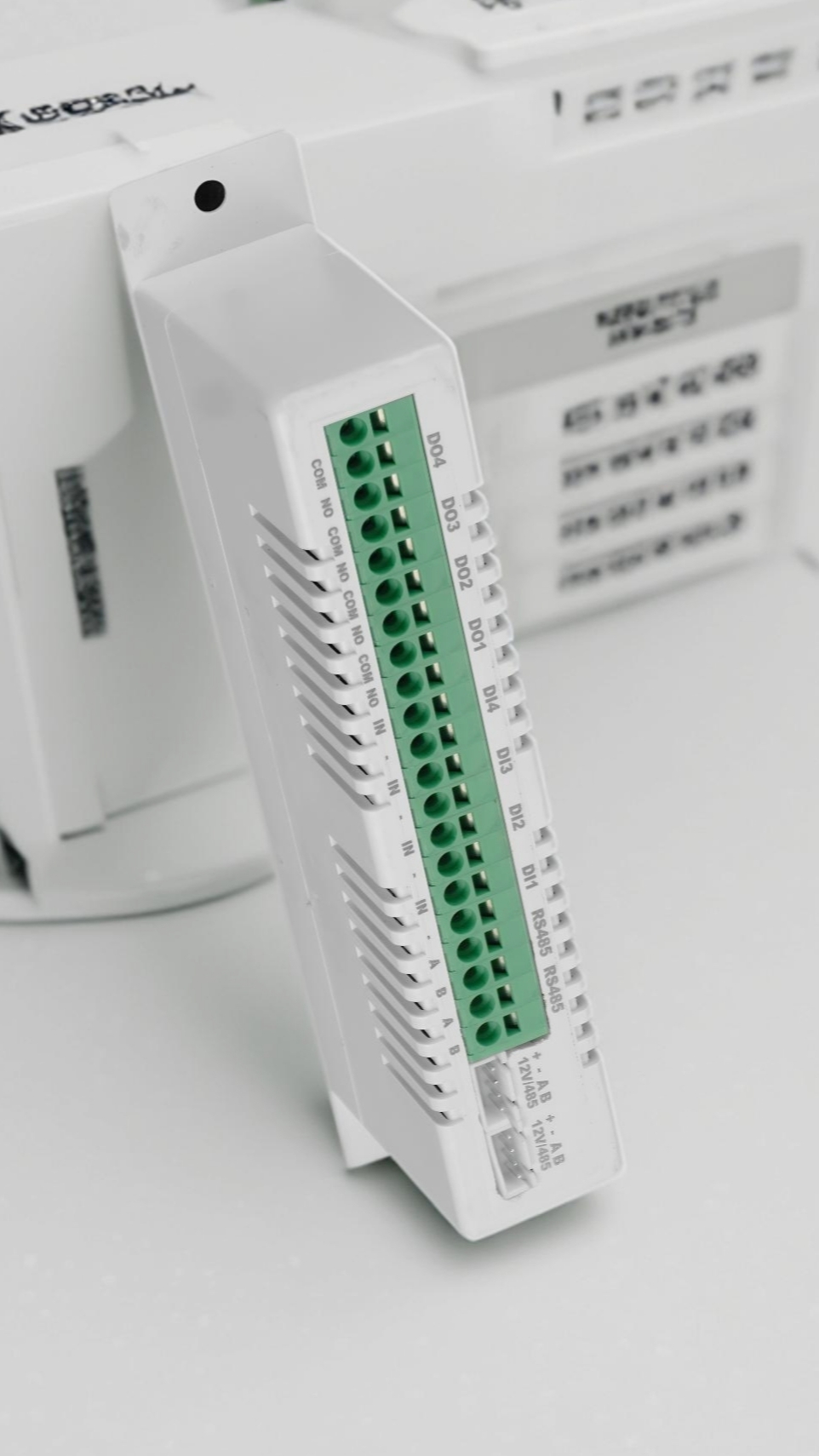

2. 模块化I/O扩展

数字量输入模块（8DI）：

用于采集干接点信号，如水流开关、故障状态等。

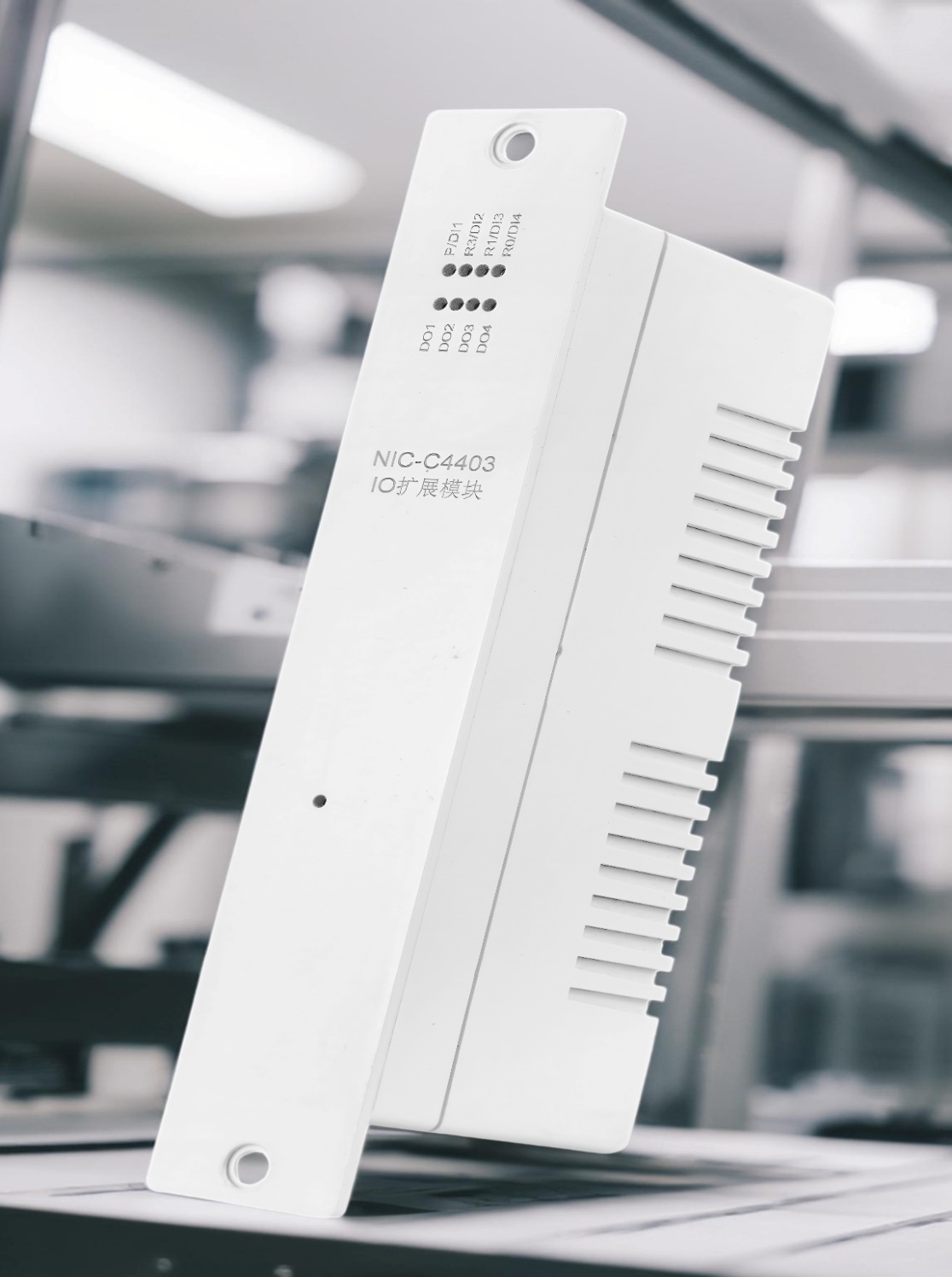

数字量扩展模块（6DI+2DO、4DI+4DO）：

适用于风机、阀门、照明回路的启停与状态监测。

模拟量输入模块（8AI）：

连接温度、湿度、压力等传感器。

模拟量输出模块（6AI+2AO）：

输出0–10V或4–20mA信号，控制电动阀、风门执行器等。

3. 灵活的控制箱配置

提供4模块/6模块/8模块

三种规格的控制箱，支持壁挂安装，IP55防护等级，内置电源、空开、检修插座、理线槽等，适用于不同规模的IO点位需求。

4. 强大的通信与集成能力

网络通信网关（NWG-C2400）：具备2光4电接口，支持Modbus TCP、BACnet IP、MQTT等协议转换，可作为OPC UA Server或Modbus TCP Server，对接BMS/IBMS或云平台。

RTU远程终端单元（NRT-K5131）：支持4G通信，具备DI/DO和485接口，适用于远程监控场景。

5. 系统电源模块

NPW-C1205AD：提供12V/5A输出，支持多路AC220V和DC12V供电，保障系统稳定运行。

应用场景：

空调机组与新风机组控制

照明回路自动调节

水泵/风机启停与状态监测

环境参数（温湿度、压力等）采集与调节

远程设备监控与边缘计算联动

优势总结：

模块化设计：可根据实际需求灵活配置IO点位。

高兼容性：支持多种通信协议，易于集成至现有楼宇管理系统。

边缘计算能力：支持本地逻辑处理与跨设备联动。

安装维护便捷：控制箱集成度高，模块支持翻转接线，便于施工与调试
