广州黄埔智能交通机柜机箱系统工程案例深度解析

广州黄埔区智能交通机柜机箱系统工程案例深度解析

摘要

本案例详细阐述了广州黄埔区智能交通系统升级工程。项目涵盖15个十字路口，部署了15个高标准落地机柜、60个方向性抱杆机箱及15个CCTV全景监控箱。通过构建此分层、模块化的户外设备承载体系，集成了供配电、防雷、网络传输与环境控制等功能，为交通信号控制、视频监控及车路协同等应用提供了稳定可靠的物理基础与连接枢纽，显著提升了区域交通管理的智能化水平与系统可靠性。

一、项目背景与目标

随着城市化进程的加速和机动车保有量的持续增长，广州市黄埔区作为国家级经济技术开发区和科技创新高地，面临着日益严峻的交通管理压力。传统的交通基础设施在数据处理能力、系统集成度、运维效率及应对突发交通流量的灵活性上已显疲态。为构建“智慧、高效、安全、可靠”的现代城市交通治理体系，黄埔区启动了本轮智能交通系统升级工程。

本项目的核心目标在于：打造一个覆盖关键交通节点的、标准化、模块化、高可靠性的户外设备承载与连接平台。该平台需能够为先进的交通信号控制系统、全要素视频监控系统、以及未来可能引入的车路协同系统提供稳定的电力供应、高速的数据传输、坚固的物理防护和智能的环境管理，从而为上层智能交通应用奠定坚实的物理层基础。

二、项目总体设计架构

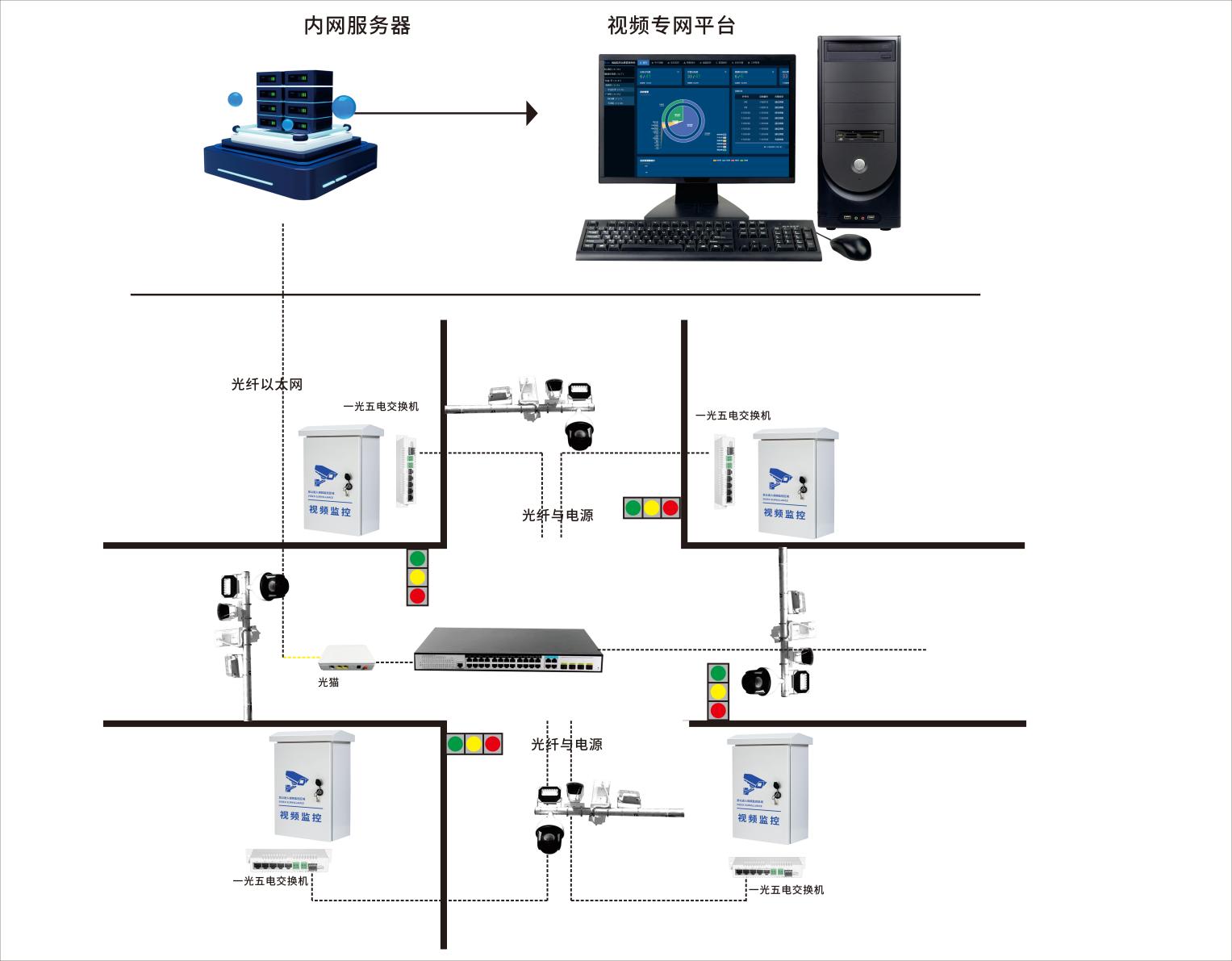

本项目针对15个核心十字路口进行全方位智能化改造。每个路口被视为一个独立的智能交通节点，其设备部署架构遵循“核心-接入-前端”的三层逻辑：

核心层（路口级）：

以落地机柜为核心，作为整个路口所有智能交通设备的“大脑”和“心脏”，承担总配电、核心网络汇聚、光纤熔接分配及主设备安装的功能。

接入层（方向级）：

以方向抱杆机箱为接入点，每个路口的4个方向各部署一个，共计60个。它们作为信号灯组、倒计时屏、雷达检测器等方向性设备的本地接入和供电单元。

前端层（监控级）：

以CCTV全景监控抱杆箱为专用节点，每个路口部署一个，共计15个。专用于为高清全景球机提供就近的供电和网络接入，确保监控画面的高质量、低延迟传输。

这种分层架构实现了功能的清晰划分，简化了布线，降低了信号衰减和故障风险，并极大方便了后期的运维管理。

三、关键设备配置与技术细节

1.路口核心：高标准落地机柜（15套）

每个路口的落地机柜是整个系统稳定运行的基石，其设计与选型至关重要。

物理结构：

采用耐腐蚀、高强度的镀锌钢板材质，确保在户外潮湿、盐雾等恶劣环境下长期使用。外尺寸为650*650*1200mm的双门结构，提供了充足的设备安装空间和便捷的正面维护通道。防护等级高达IP55，能有效防止灰尘侵入和来自各个方向的低压喷水，保障内部设备安全。

供配电与电涌保护系统：机柜内部集成了完善的电气管理系统。

配电单元：内置总空开，并采用分路口空开设计，实现对不同回路（如信号灯、交换机、风扇等）的独立控制和保护，避免单一故障导致全网瘫痪。

全面电涌保护：

配备了专业的电源防雷器，能够有效吸收雷击或电网波动产生的浪涌电流，保护后端昂贵的电子设备。

智能供电：

集成了300W稳压电源和自动重合闸装置。

稳压电源确保电压波动时机柜内设备仍能获得稳定、纯净的电力；

自动重合闸则在电路因瞬态故障跳闸后，能自动尝试恢复供电，大大减少了因小问题导致的现场人工维护，提升了系统自愈能力。

网络与光纤系统：

网络交换：部署了16口千兆网络交换机，为路口所有需要网络连接的设备（抱杆机箱、监控摄像机等）提供高速、稳定的数据交换服务。

光纤管理：

配置了12芯ODF（光纤配线架），用于路口主干光缆与各分支光缆的熔接、分配和调度，实现了光纤资源的标准化和规范化管理。

光电转换：

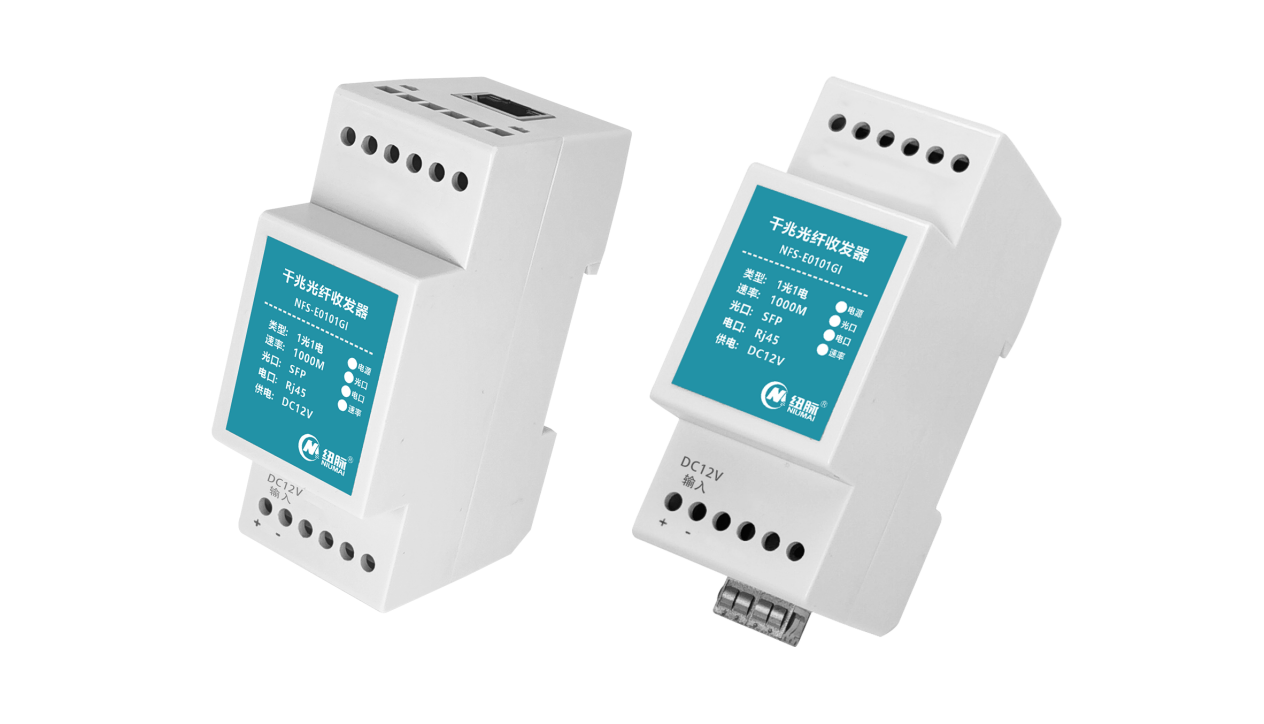

安装了5个1光1电千兆光纤收发器（含SFP光模块），用于将交换机的电信号转换为光信号，通过光纤传输至方向抱杆机箱和监控中心，实现了长距离、抗干扰的数据传输。

辅助设施：

PDU插座：提供标准化的设备供电接口。

安装层板：2个安装层板提供了灵活的设备安装空间，方便交换机、光纤收发器等设备的固定。

自动温控风扇：根据机柜内部温度自动启停，有效排出设备运行产生的热量，防止因过热导致设备性能下降或损坏，尤其在广州夏季高温高湿环境下作用显著。

2.方向接入：方向抱杆机箱（60个）

每个方向的抱杆机箱是连接核心机柜与前端执行设备的桥梁。

结构与防护：尺寸为350*500*220mm，设计紧凑，适合抱杆安装。同样具备良好的密封和防护性能。

功能配置：

电气保护：内置空开和电源防雷器，为本方向的交通设备（如信号灯）提供独立的过流和浪涌保护。

本地供电：提供3位五孔插座和12V2A电源，能够直接为雷达检测器、小型通信模块等设备供电，兼容性强。

网络接入：核心设备是“1光5电”千兆光纤收发器。它通过一根光纤与路口核心机柜连接，接收光信号并转换为5个千兆电口，可直接连接本方向的信号灯控制器、车检器等多个设备。这种设计极大地节省了从核心机柜布设电缆的成本和复杂度。

光纤终端：四口光纤盒用于对接入的光纤进行终端和保护。

3.视频监控前端：CCTV全景监控抱杆箱（15个）

此为视频监控系统的专用接入点，设计与方向机箱类似但功能侧重不同。

专用性设计：尺寸同为350*500*220mm，抱杆安装，通常安装在路口最佳监控视角的杆件上。

功能配置：

其电气保护（空开、防雷器）和本地供电（插座、12V电源）部分与方向机箱类似，专为高清网络球机服务。

网络核心是“1光1电”千兆光纤收发器。它将球机产生的巨大视频数据流通过光纤直接、高效地传输至核心机柜的交换机，再上传至监控中心，确保了视频画面的流畅与实时性。独立的纤盒保证了光纤连接的可靠性。

四、项目实施难点与解决方案

1.难点一：户外环境的严酷挑战。

广州地区高温、高湿、多雷雨。

解决方案：所有机箱机柜均采用高规格的IP55防护等级和镀锌钢板材质，确保了防水、防尘、防腐蚀。内部配备的防雷器和自动温控风扇，分别针对雷电和高温问题提供了有效防护。

2.难点二：系统复杂性与可靠性要求高。

一个路口设备众多，任何一个节点故障都可能影响整个路口的运行。

解决方案：采用分层架构和模块化设计。核心机柜内的分路空开设计实现了故障隔离；自动重合闸功能减少了非永久性故障的恢复时间；关键网络设备（交换机、收发器）均采用工业级产品，保证7x24小时稳定运行。

3.难点三：运维管理便捷性。

分散在15个路口的90个机箱机柜，维护工作量巨大。

解决方案：标准化的设备配置（如统一的机箱型号、接口类型）使得备件通用，降低了库存和维修难度。清晰的内部布局和标签系统，方便技术人员快速定位和解决问题。核心机柜充足的空间和前后操作便利的设计，也提升了维护效率。

五、项目成效与价值

本项目实施后，为广州黄埔区带来了显著的综合效益：

提升交通管理效率：稳定可靠的设备平台保障了交通信号控制系统能够精准执行配时方案，有效均衡了路口车流，减少了拥堵和延误。全景监控的无死角覆盖，为交通指挥中心提供了实时、准确的现场画面。

增强系统可靠性：多层级的电涌保护和智能供电设计，大幅降低了因外界环境或电网波动导致的系统故障率，平均无故障运行时间显著提升。

奠定未来发展基础：预留的设备安装空间、充足的网络端口和光纤资源，为未来扩展如车路协同（V2X）路侧单元（RSU）、电子警察、环境监测等新功能提供了“即插即用”的便利，保护了投资。

降低全生命周期成本：高标准的设备选型和智能化的设计（如自动重合闸）减少了现场维护的频次和成本，系统的稳定运行也降低了因交通瘫痪带来的社会经济损失。

六、总结与展望

广州黄埔区智能交通机柜机箱系统工程，是一次对城市交通基础设施“神经末梢”和“关键节点”的成功升级。它通过对15个路口、90个户外机箱机柜的科学规划与高标准实施，构建了一个坚韧、智能、可扩展的物理层网络。该项目不仅解决了当前交通管理的痛点，更以前瞻性的视角，为黄埔区迈向更高层次的“智慧交通”和“智慧城市”建设铺设了坚实的数字跑道。此案例的成功经验，对于国内其他城市开展类似的智能交通基础建设，具有极强的参考和借鉴价值。
