纽脉道路交通物联网采集箱NMIB-A1100产品技术说明书
物联网智能采集箱NMIB-A1100产品技术说明书
纽脉NMIB-A1100物联网智能采集箱是专为户外物联网应用设计的高可靠性设备管理解决方案。产品采用304不锈钢箱体，具备完善的供电管理、网络交换、环境监测和安全防护功能。通过智能化的远程监控和运维管理，为智能交通、道路监控等场景提供稳定可靠的设备运行环境，显著提升系统运维效率。
一、产品概述
NMIB-A1100物联网智能采集箱是专为户外物联网设备集中管理而设计的高性能机箱解决方案。本产品严格遵循工业级标准设计制造，集供电管理、网络交换、环境监测、安全防护于一体，为各类户外物联网设备提供稳定可靠的运行环境。产品采用模块化设计理念，具备完善的远程监控和管理功能，可显著提升系统运维效率，确保设备7×24小时不间断稳定运行。
规格型号
产品名称：物联网智能采集箱
产品型号：NMIB-A1100
品牌产地：广州纽脉
制造商：广东纽脉电器有限公司
应用领域：智能交通、道路监控、卡口抓拍等户外物联网应用场景
二、产品特点
1.坚固防护设计
采用优质304不锈钢板制造，板材厚度1.2mm
整箱静电喷塑交通白RAL9016，具有良好的耐候性和抗腐蚀性能
防护等级达到IP54，有效防止灰尘侵入和喷溅水影响
配备异型物理锁和箱门双卡扣结构，增强物理安全性
2.智能电源管理
内置5路10A国标插座，满足多设备供电需求
集成智能检测可控断路器，支持远程分合闸控制
具备市电监测和备用电源自动切换功能
内置220V防雷浪涌保护器，确保设备用电安全
3.全方位网络管理
提供1个FC百兆上行光口和4个RJ45百兆网口
支持IPv6协议，具备二层交换功能
实时监测端口状态，支持设备自动重启
具备网络质量监测和故障诊断能力
4.完善的环境监控
内置温湿度监测模块，温度检测范围50℃120℃，湿度检测范围0100%RH
集成门禁监测、水浸监测功能
支持温度联动排风控制
可扩展外接气象监测设备
三、技术规格详述

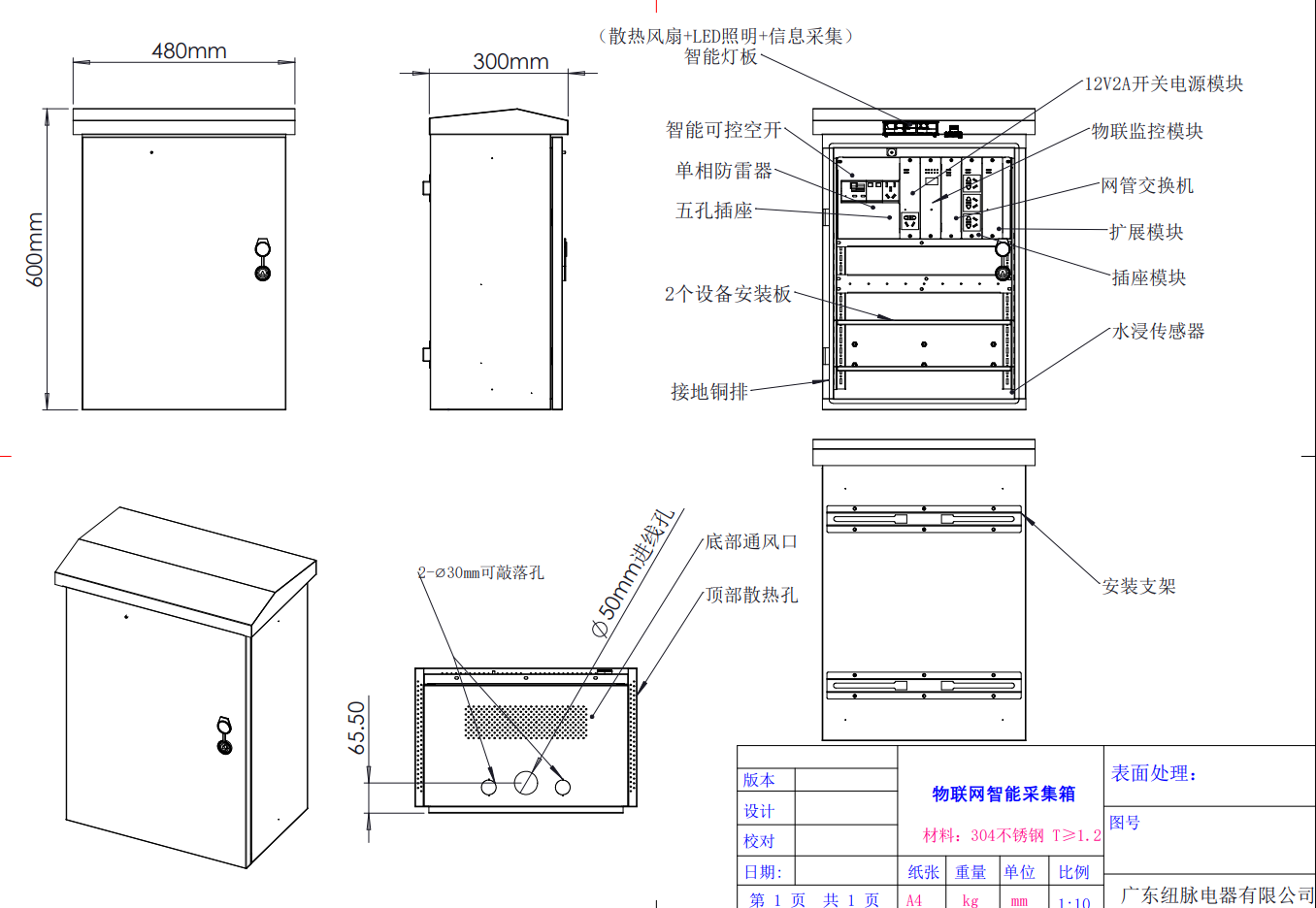

（一）外箱体结构参数
外形尺寸：650mm×480mm×300mm（高×宽×深）
箱体材质：优质304不锈钢，厚度1.2mm
表面处理：静电喷塑交通白RAL9016

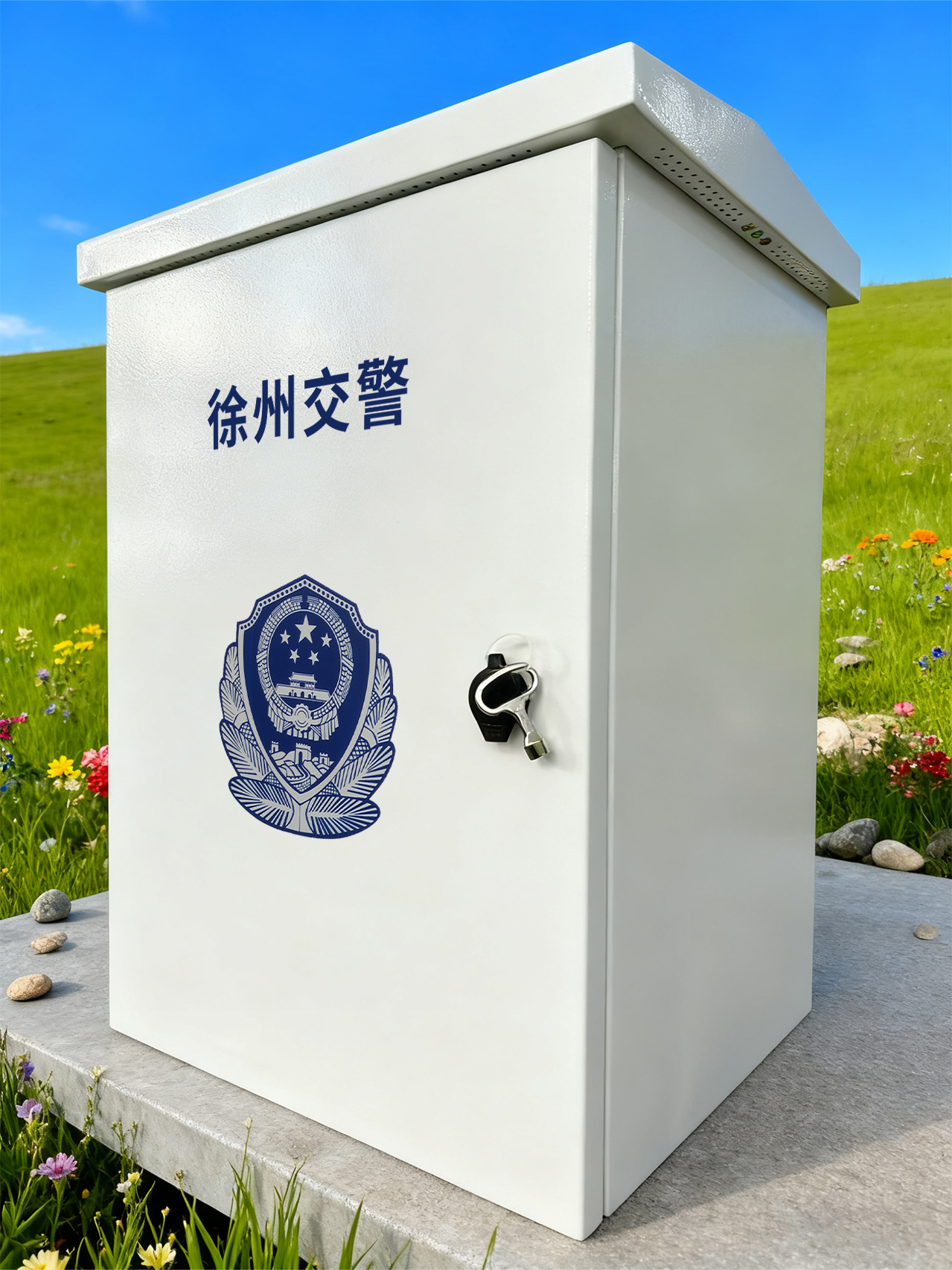

门板丝印：按客户要求丝印“**交警”+警徽
防护等级：IP54/IP55
锁具配置：异型物理锁，箱门双卡扣设计
内部结构：含设备安装隔板，单侧开门
（二）供电监测与防护功能
1.电源输入：
内置手动刀闸总开关
提供不少于5路10A国标插座
2.电源监测：
市电电压监测范围：0-380V
支持电压过高、过低告警
实时监测空开分/合闸状态
市电停电自动告警
3.电源控制：
支持远程控制空开分/合闸
异常掉闸，支持自动合闸
市电停电时自动切换备用电源
4.电源输出：
4路220V摄像机供电输出接口，支持远程开关
1路DC12V上行设备供电接口
支持扩展1236V交/直流设备供电
5.安全防护：
内置220V防雷浪涌保护器
抗电强度符合GB16796-2009标准
（三）网络监测诊断功能

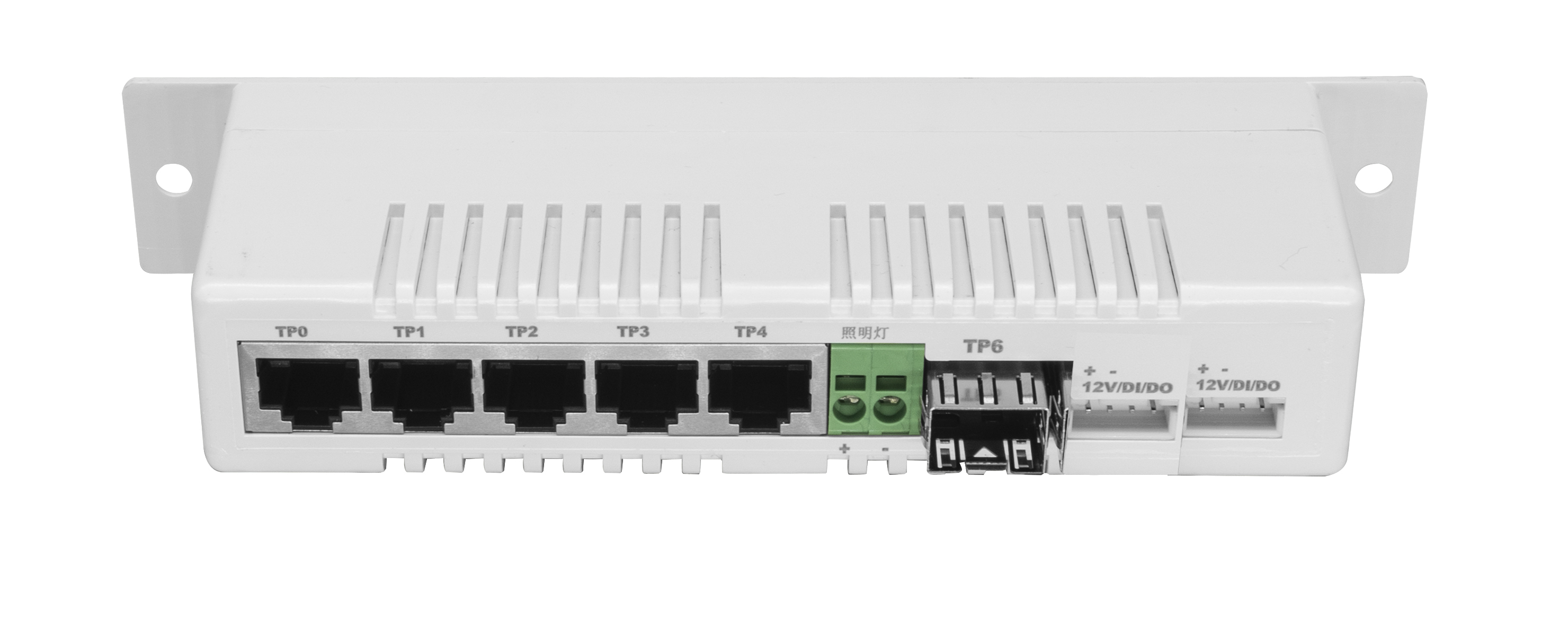

1.网络接口：
1个FC百兆上行光口
4个RJ45百兆网口
支持IPv6协议
2.端口管理：
实时监测光口、网口连接状态
监测端口通信速率
支持平台端独立开启和禁用端口
3.设备管理：
自动获取摄像机IP地址和MAC地址
监测摄像机运行状态，支持死机自动重启
监测每个网口摄像机网络丢包率
（四）环境监测功能
1.环境感知：
温度检测范围：50℃120℃
湿度检测范围：0100%RH
内置水浸监测模块
2.安防监测：
门禁状态监测，支持开门拍照联动
实时上报门禁状态
3.环境控制：
支持温度联动排风控制
根据箱内温度自动开启/关闭排风
4.扩展功能：
支持扩展外接气象监测设备
支持摄像机时钟监测告警
（五）网络接入安全防护
1.接入认证：
支持摄像机IP、MAC地址与网络接口三元组绑定
实现设备准入认证
2.安全防护：
支持白名单、黑名单防护策略
可设置端口关闭时长
识别非法接入设备类型
3.通信安全：
基于嵌入式TCP/IP与管理系统双向通信
支持非法设备接入平台告警
（六）扩展接口
1个RS485采集口
支持自由扩展DI、DO、RS485等数据接口
支持通过RS485/Modbus协议扩展外接物联网监测设备
四、安装与应用
1.安装要求：
应安装在便于设备接入和维护的位置
确保箱体接地良好，符合电气安装规范
安装环境应充分考虑散热和防水要求
2.应用场景：
智能交通系统中的设备接入点
道路视频监控前端设备管理
卡口抓拍系统设备集中管理
其他需要户外集中管理的物联网应用场景
五、维护与保养
1.日常维护：
定期检查箱体密封性能
清理通风孔，确保散热良好
检查锁具及卡扣机构
2.系统维护：
定期检查电源系统工作状态
监测网络连接状态
查看环境监测数据
3.安全注意事项：
维护前务必切断电源
非专业人员请勿操作内部设备
雷雨天气尽量避免箱内操作
六、质量保证
本产品严格执行相关国家标准和行业规范，确保产品质量和性能稳定。产品自出厂之日起提供18个月的质量保证期，在正常使用情况下出现的质量问题，本公司负责免费维修或更换。
产品说明
广东纽脉电器有限公司
地址：广州市增城开发区香山大道创立路3路7栋11层
服务热线：020-82319781 13802509650
注：本说明书所有技术参数如有变更，恕不另行通知，请以实际产品为准。
