NLD-K6101 4G单灯调光控制器使用说明书

一、产品概述

NLD-K6101是一款基于4G移动通信网络的户外单灯智能调光控制器。它通过4G网络远程接收指令，实现对单个灯具的开关、亮度调节（调光）等智能控制。适用于路灯、庭院灯、景观灯等需要远程智能管理的单灯场景。

二、主要特性

1.4G远程通信：内置4G模块，通过移动网络实现远程监控与控制。

2.智能调光：支持接收远程指令，对连接的灯具进行无极调光或分档调光（具体调光方式取决于灯具兼容性）。

3.状态监测：可监测灯具的工作状态（开/关/故障等）并上报。

4.高防护等级：IP67防护等级，有效防尘防水，适应户外恶劣环境。

5.大电流承载：额定电流16A，满足大功率灯具需求。

6.便捷配置：支持通过手机扫码进行快速配置和绑定。

三、技术参数

型号：NLD-K6101

输入电源：AC220V

额定电流：16A

通信方式：4GLTE

防护等级：IP67

工作环境：符合户外灯具控制器标准（具体温湿度范围建议参考厂家详细规格书）

天线接口：标准外置4G天线接口（天线增益建议：6-9dBi）

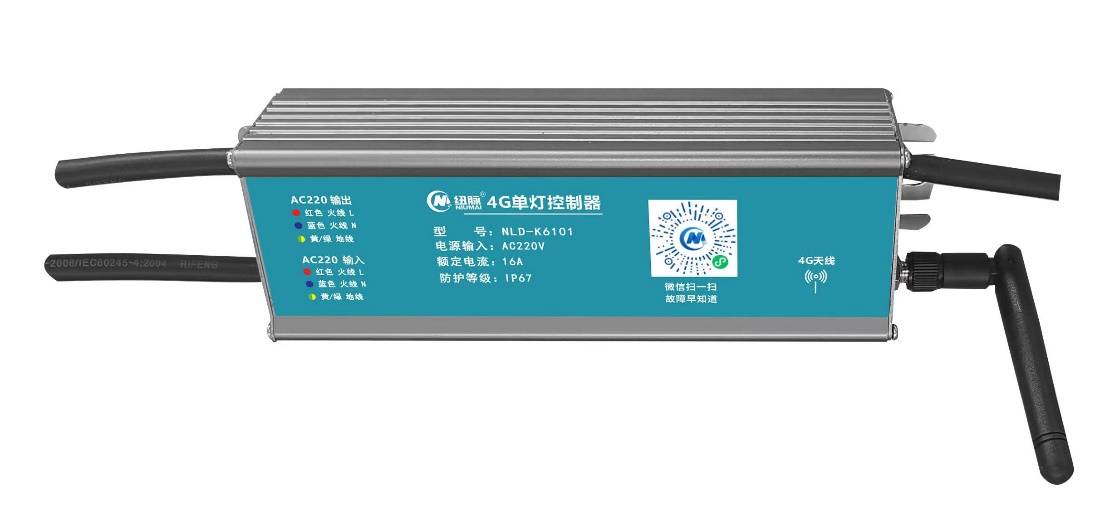

四、接口说明(接线前请务必断开电源！)

控制器外壳上标有以下接线端子：

1.AC220V输入端子：

L`:连接交流220V火线。

N`:连接交流220V零线。

PE`(图片中未明确标出，但通常应有):必须连接保护地线（黄绿双色线）。安全至关重要！

2.灯具输出端子：

L`:连接至灯具的火线。

N`:连接至灯具的零线。

PE`(图片中未明确标出，但通常应有):连接至灯具的保护地线（如果灯具需要）。

3.4G天线接口：

位于控制器侧面或指定位置（图片标注“4G天线(6~9)”），用于连接外置的4G天线（增益建议6-9dBi）。确保天线已牢固安装并置于信号良好的位置。

五、安装与接线步骤

1.断电操作：确保安装环境的总电源已完全断开。

2.选择位置：将控制器安装在灯具内部或附近的防水接线盒内，确保固定牢靠、通风良好、便于连接天线。

3.连接天线：将外置4G天线拧紧到控制器的天线接口上，并将天线置于信号接收良好的位置（避免金属屏蔽）。

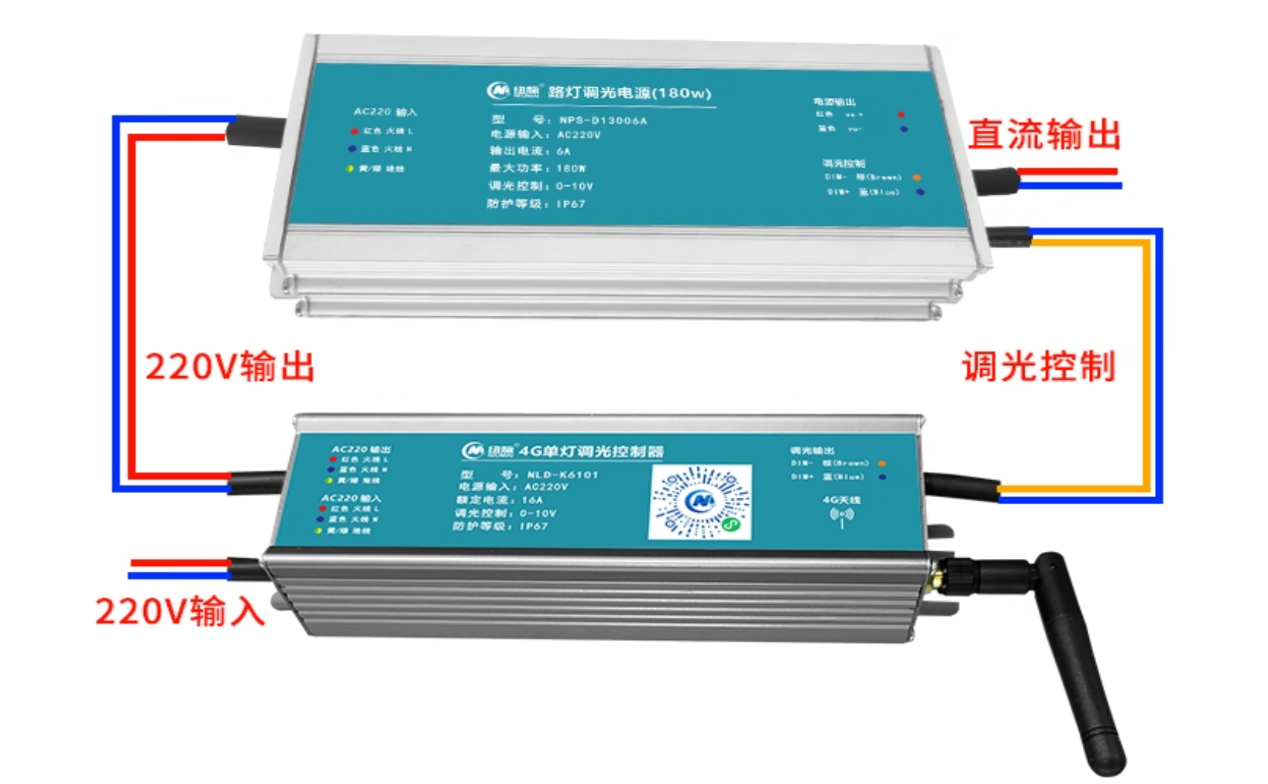

4.电源输入接线：

将市电AC220V火线接入`输入L`端子。

将市电AC220V零线接入`输入N`端子。

必须将保护地线接入`输入PE`端子（如有）。

5.灯具输出接线：

将通往灯具的火线接入`输出L`(或类似标识)端子。

将通往灯具的零线接入`输出N`(或类似标识)端子。

将灯具的保护地线接入`输出PE`端子（如有）。

6.检查与固定：仔细检查所有接线是否牢固、正确，无裸露铜线。将控制器和线缆妥善固定在安装位置。

7.通电测试：闭合总电源开关。控制器通常会有电源指示灯亮起（具体指示灯位置和含义请参考厂家手册）。

六、配置与使用(扫码配置)

1.手机准备：确保您的智能手机已连接互联网（Wi-Fi或移动数据）。

2.扫描二维码：找到控制器上的“微型扫一扫”二维码标识，使用手机扫描该二维码。

3.访问平台：扫码后，手机会自动跳转或提示下载对应的管理平台小程序或APP（具体名称需厂家提供）。

4.注册/登录：按照小程序/APP指引进行用户注册或登录。

5.添加设备：在小程序/APP内选择“添加设备”或类似选项。通常需要输入设备序列号（可能在控制器标签上）或通过扫码自动识别绑定。

6.配置参数：根据平台提示，设置控制器参数，如：

设备名称（如“XX路灯”）。

地理位置（可选）。

网络参数（通常自动获取）。

调光策略（需要平台支持设置定时、光照度感应等策略）。

7.远程控制：绑定成功后，即可在手机小程序/APP上远程查看灯具状态（开/关/故障）、手动开关灯、调节亮度（若灯具支持调光）。

8.策略设置：可在平台上设置自动控制策略，如定时开关、根据光照度自动开关/调光等。

七、注意事项

1.安全第一：安装、接线、维护前必须断开电源！操作人员需具备电工知识或由专业电工操作。务必连接保护地线(PE)!

2.防水防潮：安装完成后，确保控制器外壳密封良好，达到IP67防护要求。

3.天线信号：确保4G天线安装位置信号良好，避免被金属物体完全屏蔽，这是通信稳定的关键。

4.负载匹配：所接灯具功率不得超过控制器额定电流（16A）和功率限制。

5.充电接口：除非明确需要并完全理解其功能及接线要求，否则不要连接“充电L/N”端子。错误连接可能导致设备损坏。

6.软件平台：具体操作界面和功能以实际使用的手机小程序/APP为准。请关注平台提供的操作指南。

7.参数参考：本说明书基于图片信息整理，具体技术细节、调光曲线、兼容灯具类型、通信协议等请以厂家提供的完整技术规格书为准。

八、维护与故障排除

日常检查：定期检查接线是否松动、外壳是否密封完好。

无响应：检查电源是否正常；检查4G天线连接是否牢固、信号是否良好；尝试重启控制器（断电再上电）；检查手机APP/平台是否正常，设备是否在线。

无法控制/调光：确认灯具是否支持调光；检查控制器输出端与灯具接线是否正常；在APP上确认控制指令是否发送成功。

故障上报：控制器或灯具故障信息通常会上报到管理平台，请通过平台查看。

技术支持：如遇无法解决的问题，请联系设备供应商或厂家技术支持，提供设备型号和具体故障现象。

九、保修与支持

本产品享有厂家提供的标准保修服务，获取最新版说明书、软件下载和技术支持，请扫描产品二维码或访问厂家指定网站。
