纽脉灵枢：储能集装箱边缘智能大脑深化设计方案 ——跨系统联动、双网双电、无人值守自愈

纽脉灵枢：储能集装箱边缘智能大脑深化设计方案

——跨系统联动、双网双电、无人值守自愈

适用产品：纽脉灵枢缘智能网关（NM-ESS-GW200L）

配套载体：纽脉金匮高防护智能控制箱（NM-ESS-BOX350K）

摘要

储能集装箱作为新型电力系统的关键节点，其辅助系统（环境、安防、消防、空调、照明、风机等）的智能化水平直接决定了整个站点的安全性与运维效率。然而，当前辅助系统普遍存在“数据孤岛、联动缺失、依赖人工、故障恢复慢”等痛点，与能量管理系统（BMS/EMS）之间缺乏有效协同，导致储能资产的实际可用度远低于设计值。

本方案基于纽脉灵枢™边缘智能网关，为储能集装箱打造一套独立于BMS/EMS、专注辅助系统的边缘级大脑。方案采用“端-边-云”协同架构，深度融合环境监测、安防感知、消防联动、空调/照明/风机智能控制、设备健康诊断、双网双电冗余及无人值守自愈能力，实现储能集装箱辅助系统的全维度可感、跨系统可控、无网络可自愈。与集装箱原生网关（BMS网关、EMS采集器）数据互通、功能互补，不冲突、不替代，共同构建完整的储能数字化生命体。

第一章 设计背景与目标

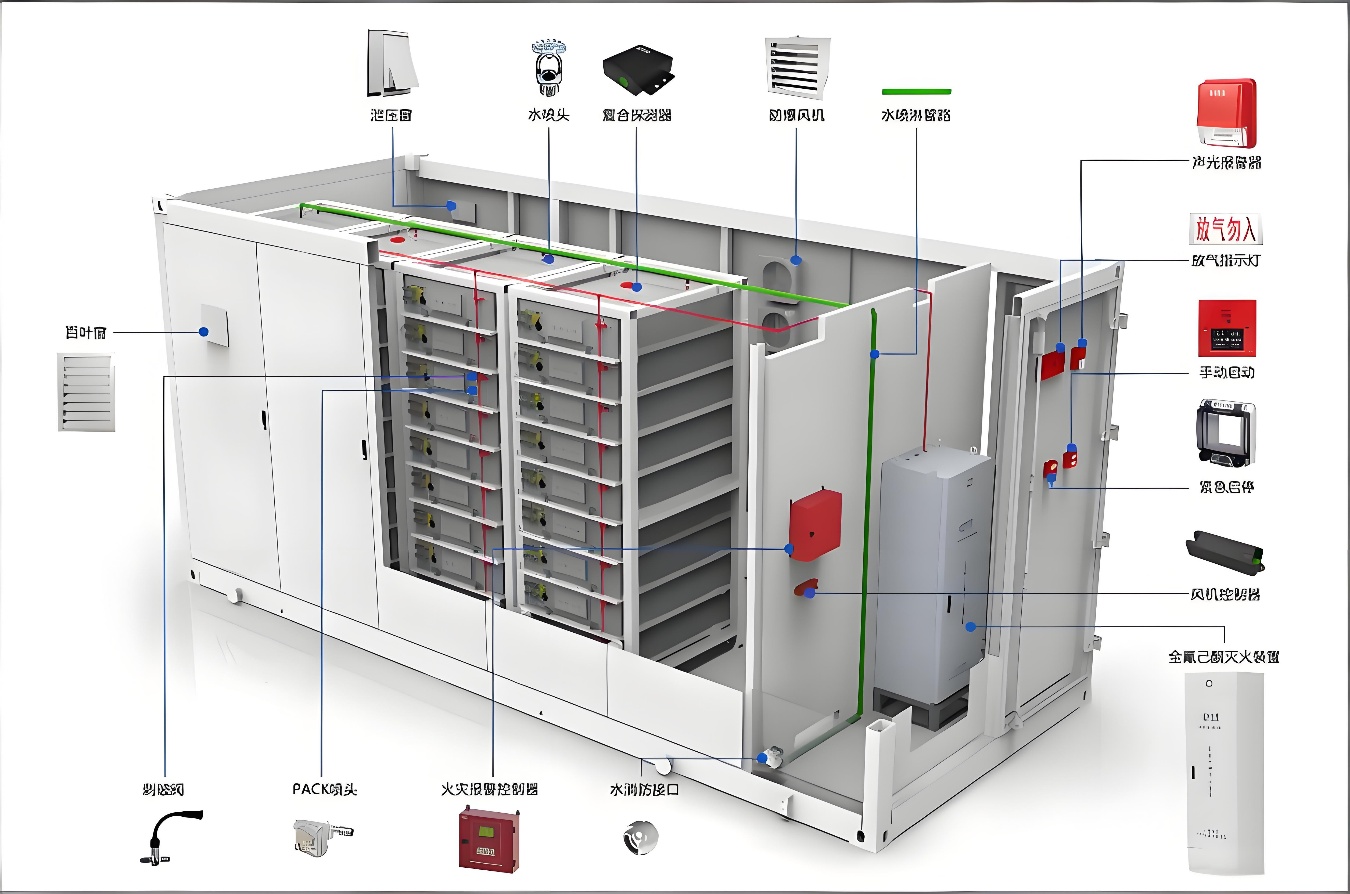

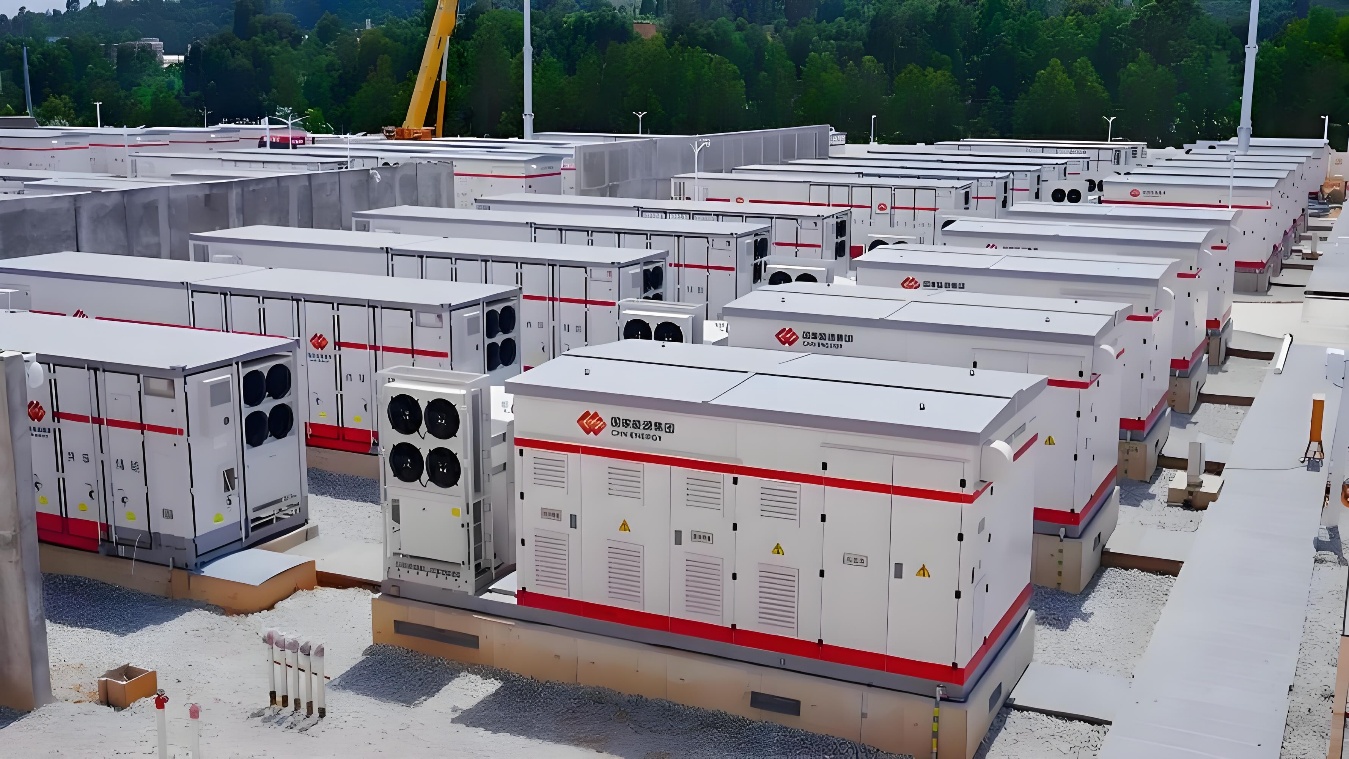

1.1 储能集装箱辅助系统的现实困境

当前储能集装箱辅助系统主要存在以下五类痛点：

第一，感知不全。 温湿度监测点少，无烟感、水浸、气体监测；门磁、震动等安防感知缺失。这导致隐患无法及时发现，小故障演变为大事故。

第二，联动缺失。 烟感报警后空调、风机、PCS仍运行；水浸时无自动切断；温控依赖人工设定。这使得响应慢，不符合消防规范，风险极高。

第三，依赖人工。 空调设定、照明开关、风机启停需人工现场操作或云平台远程点控。运维成本高，非工作时间无人值守。

第四，故障恢复慢。 摄像头死机、交换机掉线需派人重启；市电停电后监控全失；网络中断后成为孤岛。MTTR长达数小时，资产可视性丧失。

第五，数据割裂。 辅助系统与BMS/EMS无数据交换，电池过热时空调不联动；消防告警时PCS不停止。系统间“聋哑”，整体安全性差。

1.2 设计目标

本方案旨在为储能集装箱辅助系统实现以下五大目标：

全面感知

温湿度、水浸、烟感、气体、门磁、震动、电力参数全覆盖。

智能联动

本地边缘规则引擎，毫秒级响应，自动执行空调调节、风机启停、照明开关、消防切断等动作。

高可靠

双网（有线+4G/5G）冗余，双电（市电+UPS）融合，断网断电仍可持续运行并上报。

自愈运维

设备故障自动诊断、自动重启、自动告警，人工介入减少80%以上。

开放协同

与BMS/EMS通过标准协议互通，实现辅助系统与能量系统的双向联动。

第二章 系统总体架构

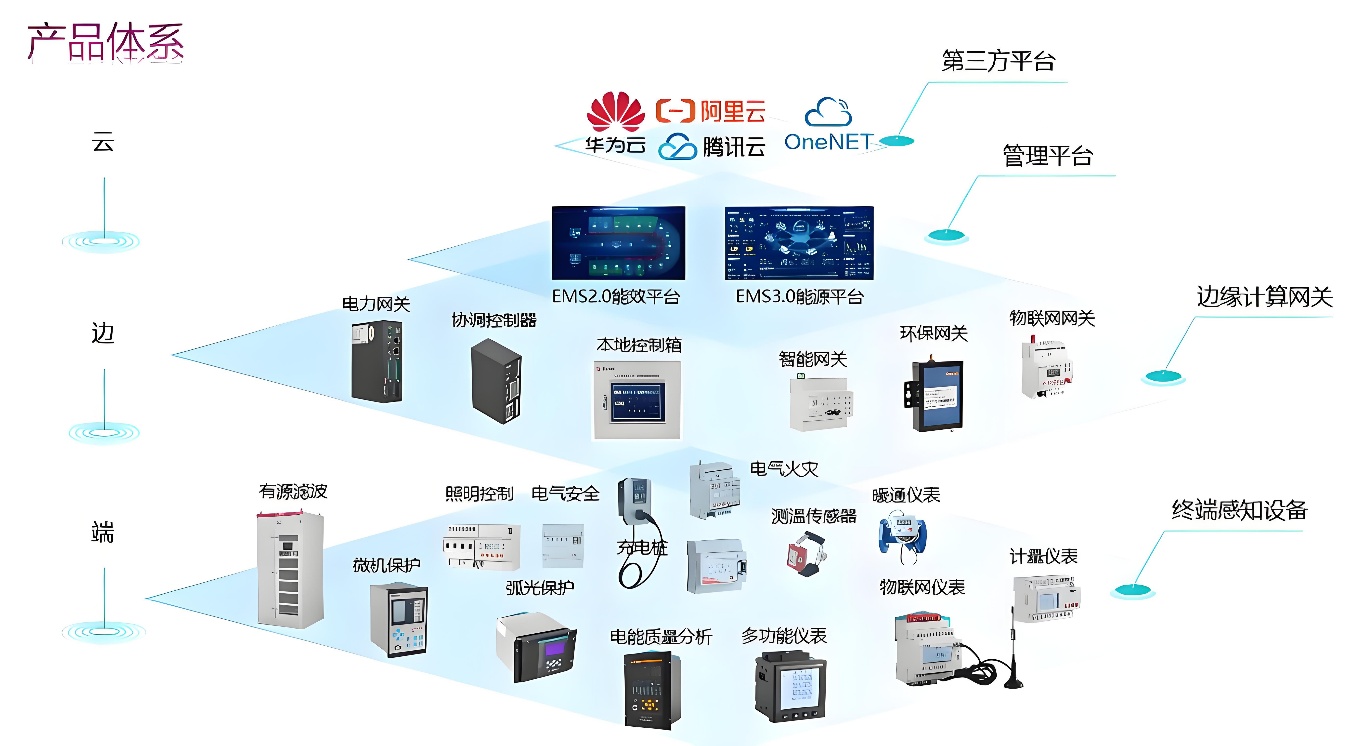

2.1 “端-边-云”三层架构

本方案采用端、边、云三层协同架构，各层职责如下：

云管理层：包括纽脉智能运维平台、第三方EMS或虚拟电厂平台。负责全局监控、策略下发、数据分析、报表统计及API开放。

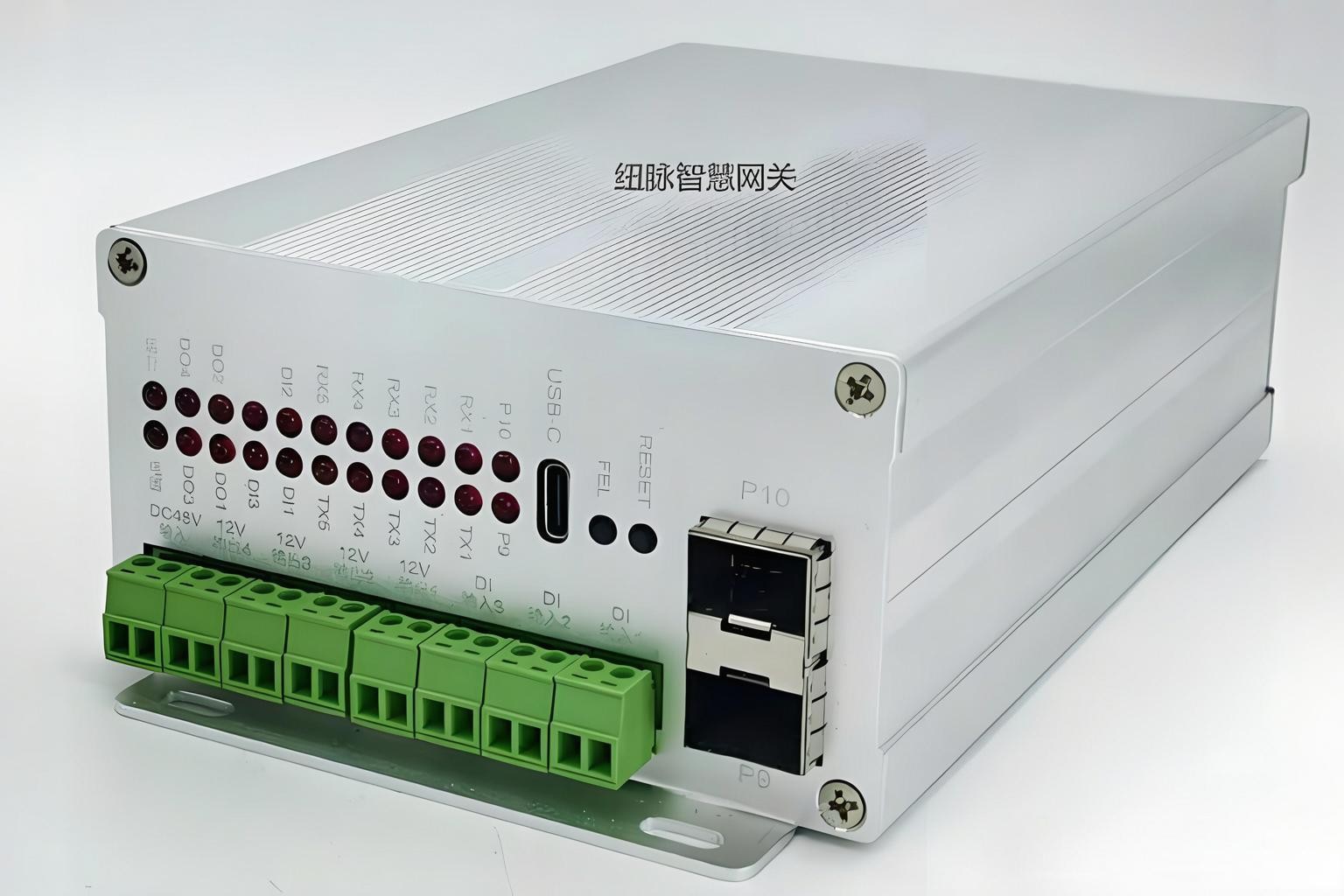

边缘汇聚层：即纽脉灵枢™边缘智能网关（型号NM-ESS-GW200L）。该层承担数据汇聚与协议转换（支持Modbus、BACnet、私有协议等）、本地规则引擎（毫秒级联动）、AI设备健康诊断与故障自愈、双网双电冗余管理以及本地触摸屏人机交互。

感知执行层：包括各类传感器（温湿度、水浸、烟感、气体、门磁、震动）、执行器（空调、风机、照明、电磁阀、声光报警器）以及其他设备（消防主机、智能电表、UPS、摄像头）。该层通过RS485、DI/DO、AI、以太网等接口与边缘网关连接。

三层之间通过MQTT、HTTPS、API等协议进行数据通信，支持4G、以太网或光纤传输。

2.2 与集装箱原生网关的协同关系

储能集装箱内部通常已有BMS网关和EMS采集器。BMS网关负责管理电池簇（电压、电流、温度、SOC、SOH、均衡管理），向上与EMS、PCS通信。EMS采集器负责PCS、电表、电网调度指令，向上连接云端调度系统。

纽脉灵枢网关与上述原生网关的关系是互补不冲突。灵枢网关不参与电池管理、不执行充放电策略、不替代EMS调度。它专注于辅助系统的“管、控、诊、愈”，并通过Modbus TCP向BMS网关请求电池温度、SOC等数据，同时将环境告警（如火警、水浸）以干接点或MQTT方式告知EMS，由EMS决定是否紧急停机。物理连接上，灵枢网关与BMS/EMS通过交换机以太网连接，IP地址规划在同一网段，互不占用串口资源。

第三章 功能深化设计

3.1 全维度感知与监测

3.1.1 环境监测

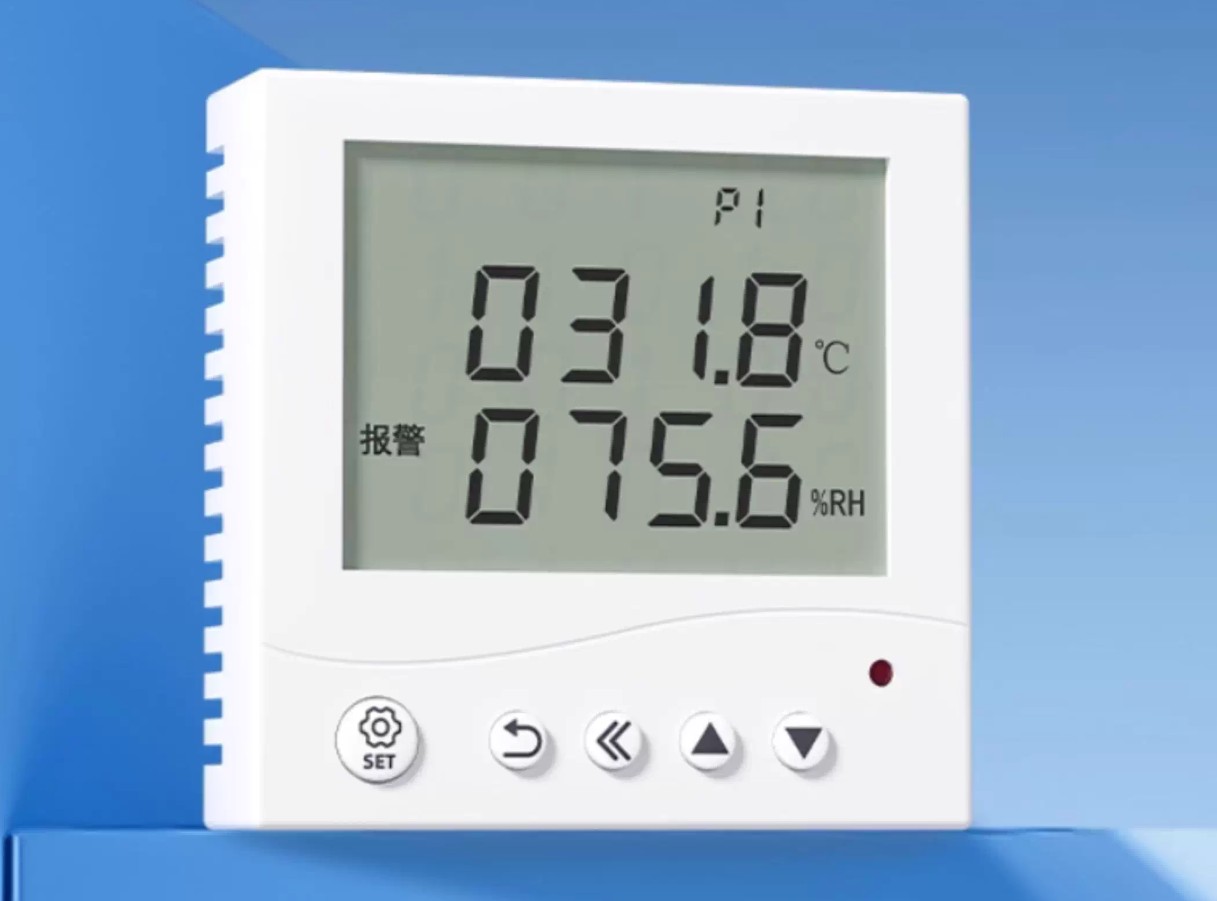

温湿度

在集装箱内关键区域（电池簇间、控制室、空调回风口）部署高精度传感器，温度精度±0.3℃，湿度精度±3%RH。

水浸

在集装箱底部入口、空调管道附近部署点式或线式水浸探测器。

烟雾

每40平方米部署一个烟感，与消防主机或直接接入灵枢网关的DI口。

气体

（可选）：可接入氢气（H₂）、一氧化碳（CO）、六氟化硫（SF₆）监测传感器，用于电池热失控早期预警。

3.1.2 安防感知

门磁

所有检修门、逃生门配置门磁开关，实时监测开闭状态。

震动

在箱体外部或重要设备安装震动传感器，防砸防撬。

电子锁

支持远程授权、开锁记录查询、状态反馈。

3.1.3 电力感知

市电监测

监测单相或三相电压、电流、功率、频率、缺相、不平衡度。

UPS电池健康

在线监测蓄电池电压、内阻、温度，计算荷电状态（SOC）和健康状态（SOH）。

防雷器状态

监测浪涌保护器的失效指示信号（干接点）。

负载电流

实时监测空调、风机、照明等关键负载的电流，判断过载或异常停机。

3.1.4 设备状态感知

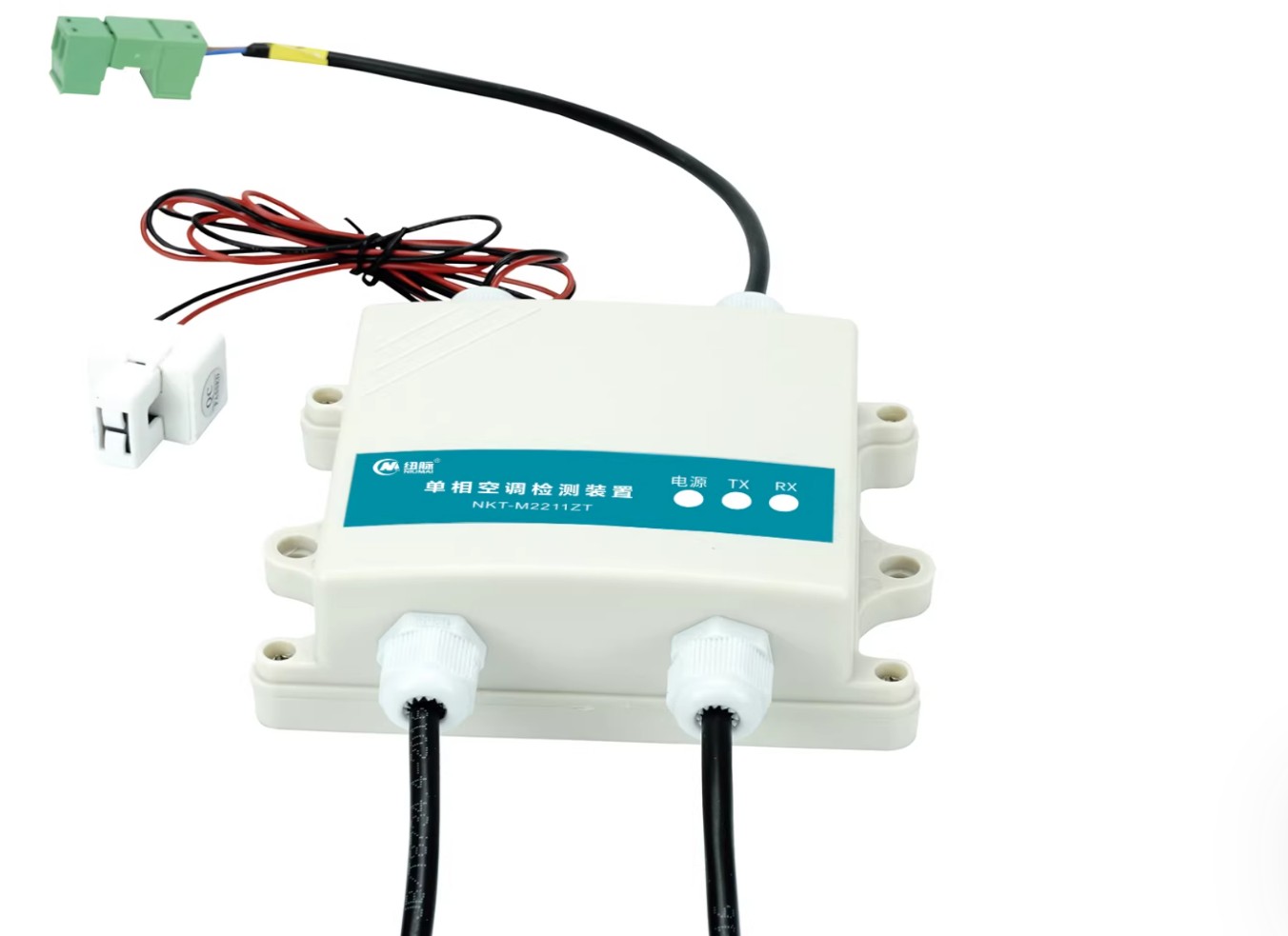

空调

读取运行模式、设定温度、回风温度、故障代码、累计运行时间。

风机

监测启停状态，可选配转速反馈。

照明

监测开关状态，通过电流检测判断灯具是否损坏。

3.2 跨系统智能联动（边缘规则引擎）

灵枢网关内置可视化规则配置器，支持“当条件满足时，执行动作”的本地逻辑，无需编程，响应时间不超过100毫秒。典型联动场景如下：

高温联动

当柜内温度超过40℃时，启动散热风扇；若风扇启动后温度仍不下降，则联动空调开启制冷模式。目的是防止设备过热。

低温联动

当柜内温度低于5℃时，启动加热板，并令空调切换至制热模式。目的是防止电池低温析锂。

高湿联动

当湿度超过85%RH时，联动空调开启除湿模式。目的是防止凝露。

消防联动

当烟感报警或消防主机报警时，立即执行以下动作：切断空调、风机、非应急照明；切断PCS启动干接点；关闭防火阀；开启声光报警器；上传紧急告警至云平台。目的是符合消防规范，防止火灾蔓延。

水浸联动

当水浸探测器报警时，切断进水侧阀门（如有），并上报紧急告警。目的是避免设备短路。

门禁联动

：当检测到

门磁非法

开门（未授权）时，

联动球

机抓拍，上传告警图片，并启动本地蜂鸣器报警。目的是安防联动。

市电停电联动

当市电停电时，自动切换至UPS供电，上报停电告警（可区分停电与跳闸），并降低非必要负载（如关闭照明）。目的是延长备电时间。

设备自愈联动

当检测到摄像机或交换机PING不通时，自动断电重启对应端口；若恢复则记录自愈成功，否则升级为告警。目的是故障自愈。

与BMS协同联动

当从BMS获取到电池温度超过45℃时，强制空调以最大制

冷模式运行，并上报高温预警。目的是协同温控。

3.3 设备健康诊断与预测性维护

3.3.1 在线故障诊断

通信诊断

每30秒PING关键IP设备（摄像机、交换机、空调网关），连续3次超时判定离线，触发端口断电重启。

供电诊断

监测各负载回路电流，若电流为0但开关状态为“开”，判定设备宕机或电源故障，发出告警。

空调诊断

读取空调故障代码；监测运行电流与额定电流偏差超过20%时，预判压缩机或风扇故障。

3.3.2 预测性维护模型

UPS电池健康度

基于历史内阻变化趋势、充放电次数、温度积分，预测剩余寿命（SOH）。当SOH低于80%时，生成更换工单。

防雷器寿命

累计雷击次数（通过雷击计数器或电流峰值记录），超过设定阈值后提示更换。

风机轴承寿命

通过振动传感器（可选）或运行小时数加上温度修正，预估剩余寿命。

3.4 双网双电高可靠冗余

3.4.1 双网冗余

主链路

集装箱内工业交换机通过光纤或以太网上联至站控网络。

备份链路

灵枢网关内置4G/5G模块（全网通），主链路中断后50毫秒内自动切换至备份链路。

断网续传

本地存储7天以上的历史数据（采用时序数据库，压缩比10:1），网络恢复后自动同步至云端。

链路健康检测

持续PING云端服务器及本地网关，检测延时和丢包率，异常时主动切换链路。

3.4.2 双电融合

主电源

市电AC 220V，或由集装箱直流母线提供的DC 24V/48V。

备用电源

内置在线式UPS模块，支持12V/24V/48V锂电池组。标准配置为12V 20Ah，可保障灵枢网关、传感器及通信设备工作3小时以上。

切换时间

0毫秒（在线式设计，市电与电池同时给负载供电，市电仅作为充电源）。

智能电源管理

市电停电后，灵枢网关自动关闭非必要负载（如照明、风扇），保留传感器、通信和核心逻辑运行，以延长

备电时间。

太阳能补充

（可选）：支持MPPT太阳能充电，适用于无市电的偏远站点。

3.5 无人值守自愈能力

灵枢网关具备多种自愈能力，典型故障及自愈动作如下：

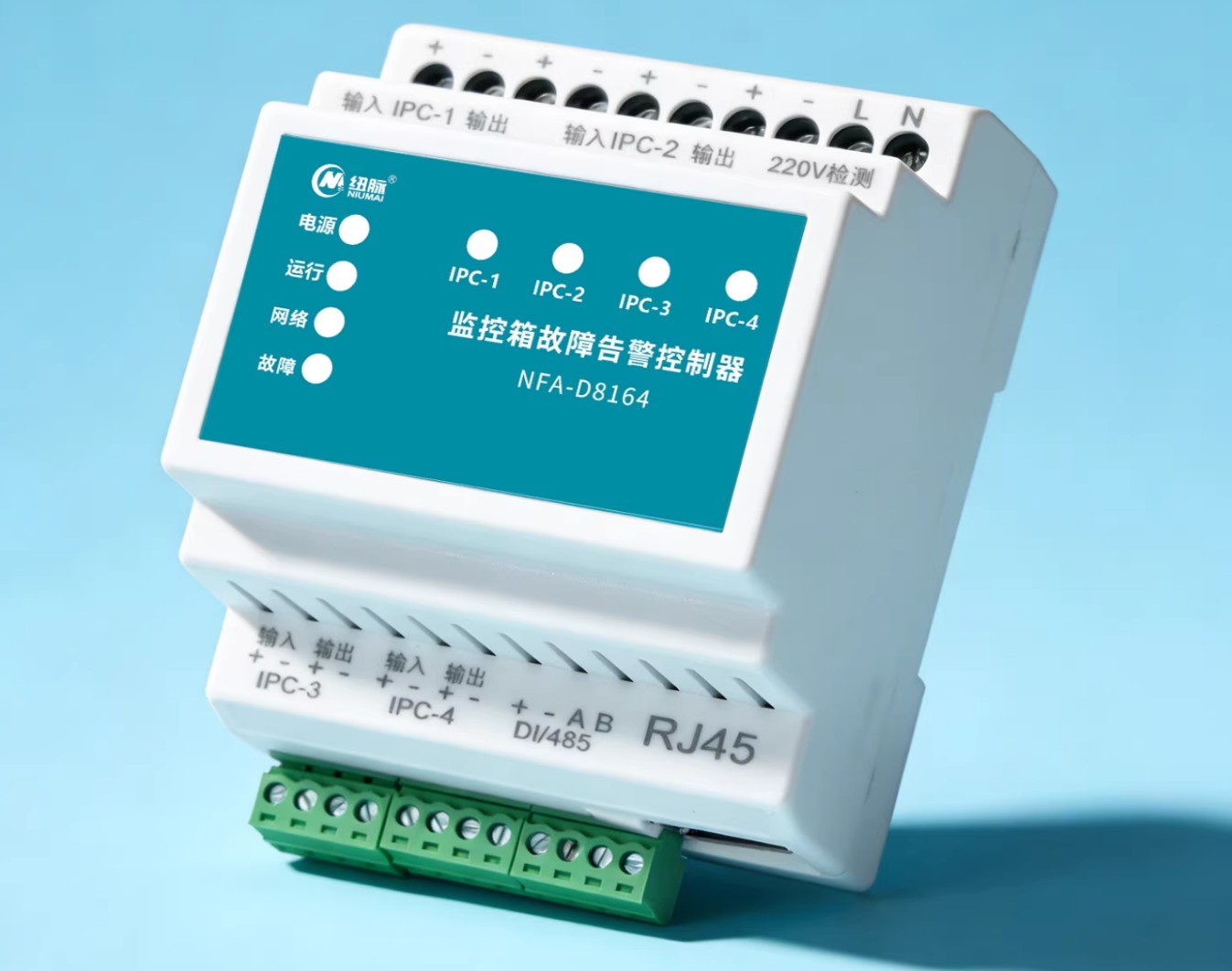

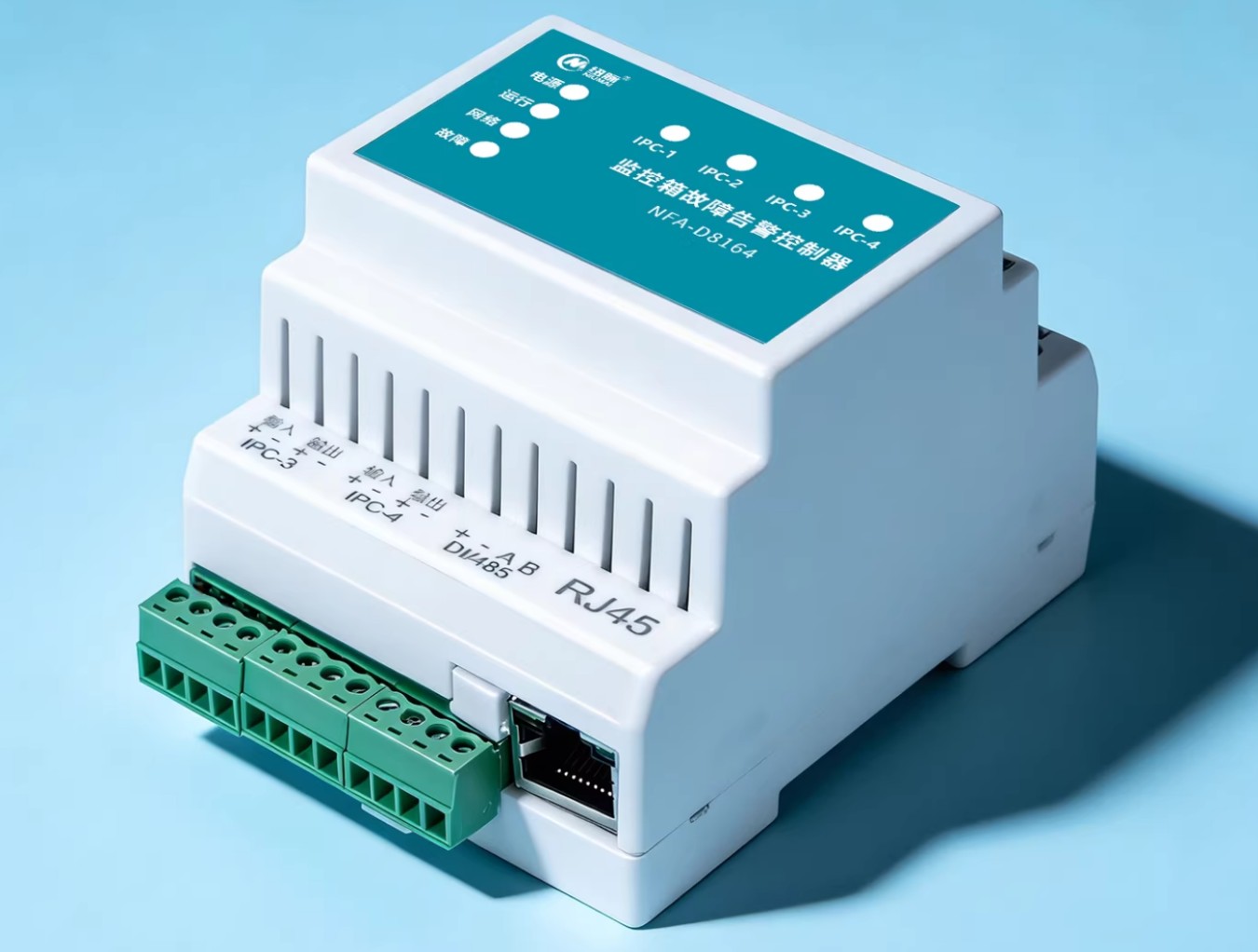

摄像机或交换机死机

自动断电重启对应POE端口或DO控制的电源，预期成功率不低于98%。

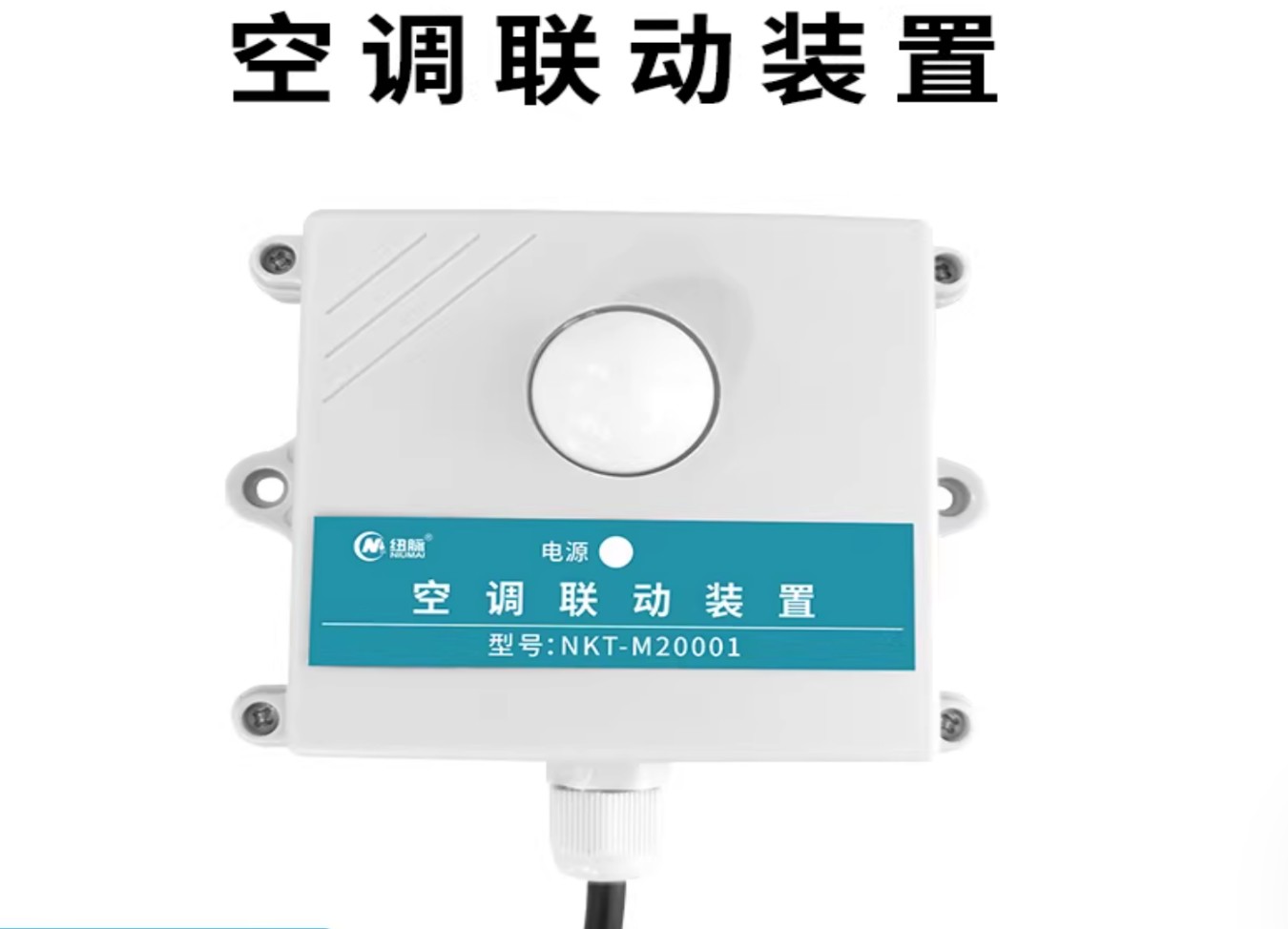

空调通信中断

发送Modbus写请求尝试恢复；若失败则通过红外学习控制（选配），预期成功率不低于90%。

网络闪断

自动重连，无需人工干预，成功率100%。

设备配置丢失

本地备份配置，自动恢复，成功率不低于99%。

本地规则引擎异常

看门狗自动复位网关，成功率不低于99.9%。

3.6 本地人机交互与远程运维

3.6.1 本地触摸屏

灵枢网关标配4.3英寸工业电容触摸屏（可选7英寸），提供以下功能：

首页

显示集装箱拓扑图、各设备在线/离线状态、关键参数（温度、湿度、烟感、水浸）。

数据面板

展示实时曲线（温湿度、电池温度、功率）及历史数据查询。

告警中心

显示当前告警列表、历史告警查询，支持本地确认或清除告警。

控制面板

支持

手动启

停风机、照明、空调，设定温控阈值，执行设备重启。

系统设置

配置网络参数、联动规则、用户权限（密码保护）。

数据导出

通过USB接口导出日志、告警记录、配置备份。

3.6.2 远程运维

通过纽脉智能运维平台（或第三方平台）实现远程运维，具体包括：

全景监控

地图展示所有储能集装箱位置及健康度评分。

远程控制

与本地触摸

屏功能

一致，支持远程空调设定、设备重启、分合闸

等。

批量升级

支持同时升级多台灵枢网关固件，版本自动匹配。

工单管理

根据告警自动生成运维工单，派发至责任人。

报表统计

生成在线率、告警分类、节能分析、预测性维护等报表。

3.7 开放性与兼容性

3.7.1 硬件接口

灵枢网关提供丰富的硬件接口，具体如下：

DI（干接点输入）

8路，

无源干接点，光电隔离，用于接入烟感、水浸、门磁、防雷器失效等信号。

DO（继电器输出）

6路，AC 250V/3A或DC 30V/3A，用于控制风机、照明、电磁阀、声光报警器。

AI（模拟量输入）

2路，支持4-20mA或0-10V可配置，用于气体传感器、压力传感器等。

RS485

2路，支持Modbus RTU主站或从站，用于连接空调、电表、UPS、温湿度传感器。

以太网

2个千兆口，用于主网络、摄像机、交换机、与BMS通信。

USB

1个USB 2.0，用于本地配置与数据导出。

4G/5G插槽

1个，标准Mini-PCIe，用于备份链路。

3.7.2 软件协议南向（设备接入）

支持Modbus RTU/TCP、BACnet IP/MSTP、OPC UA、DL/T 645、CJ/T 188以及私有协议（可定制开发）。

北向（云平台）

支持MQTT、HTTP/HTTPS（RESTful API）、SNMP、LwM2M。

横向（与BMS/EMS通信）

支持Modbus TCP（从站模式）、IEC 60870-5-104、IEC 61850（可选）。

第四章 配套载体：纽脉金匮™高防护智能控制箱

灵枢网关安装于纽脉金匮™智能控制箱内，该箱体为其提供物理防护、电源分配、散热、防雷等基础环境。主要参数如下：

型号

NM-ESS-BOX350K

尺寸

高350毫米、宽450毫米、深220毫米

材质工艺

镀锌钢板，喷塑处理，厚度1.5毫米

防护等级

IP55（户外型可选IP66）

工作温度

零下40摄氏度至零上70摄氏度（无阳光直射）

内置功能

包括智能温控风扇（与灵枢网关联动）、PTC加热板（低温启动）、光感LED照明（开门自动亮起）、翻转接线板（模块化免螺丝安装）、电源防雷

（20kA）加网络防雷（二合一）、电子锁接口（支持远程授权）。

电源输入

AC 220V或DC 24V/48V宽压。

电源输出

6路受控DC12V/1A（为传感器、摄像机供电），4路AC 220V直通（为空调、风机等供电）。

安装方式：壁挂式，标配挂耳。

设计理念强调箱体与网关分离：金匮箱可独立更换或升级，网关可单独取出维护，不影响箱体接线。

第五章 方案优势与价值

5.1 与常规方案的对比

相比常规方案（通常采用PLC加工控机加独立交换机的组合），纽脉灵枢方案具有以下优势：

集成度

常规方案需要多个独立设备，接线复杂、故障点多；灵枢方案单网关集成了边缘计算、IO、交换机、UPS管理、4G备份。

可靠性

常规方案为单网单电，断网或断电即失联；灵枢方案采用双网冗余加双电融合，断网断电持续工作。

智能联动

常规方案需编程或依赖云端，响应慢；灵枢方案采用本地规则引擎，毫秒级响应，断网不断联。

故障自愈

常规方案无自愈能力，需人工重启；灵枢方案自动诊断、自动断电重启，成功率不低于98%。

预测维护

常规方案不具备预测维护能力；灵枢方案提供电池健康、防雷器寿命、空调故障预判等功能。

人机交互

常规方案无触摸屏或需额外采购；灵枢方案标配本地触摸屏，现场调试无需电脑。

与BMS/EMS协同

：常规方案通常无接口；灵枢方案提供标准Modbus TCP/104协议，双向数据互通。

部署成本

：常规方案多个设备采购、接线、编程，成本高；灵枢方案为一体化工控机箱，开箱即用，综合成本降低约40%。

5.2 核心价值指标

本方案带来的核心价值体现在以下五个方面：

安全性

消防联动响应不超过200毫秒；水浸、烟感告警延迟不超过1秒。满足储能消防验收要求，防止事故扩大。

可靠性

设备在线率不低于99.5%；故障自愈率不低于98%；双网切换时间不超过50毫秒；UPS备电不少于3小时。显著降低非计划停机，提升储能系统可用度。

运维效率

人工巡检减少80%；平均故障修复时间（MTTR）降低70%；现场调试效率提升70%。运维成本大幅下降，一人可管理多个站点。

资产寿命

通过精准温控使电池寿命延长约20%；通过预测性维护使设备寿命延长约30%。降低全生命周期成本。

节能

通过智能温控与照明策略，综合能耗降低20%至35%。助力碳中和，降低电费支出。

第六章 总结

纽脉灵枢™边缘智能网关专为储能集装箱辅助系统设计，以“跨系统联动、双网双电、无人值守自愈”为核心，实现以下成果：

全面感知：环境、安防、消防、电力、设备状态全维度监测。

智能联动：本地规则引擎，毫秒级响应，自动执行温控、消防、安防等动作。

高可靠性：双网双电冗余，断网断电不中断，自愈率不低于98%。

开放协同：与BMS/EMS数据互通，功能互补，不冲突。

极简运维：本地触摸屏加远程云平台，人工巡检减少80%。

本方案不改变储能集装箱原生能量管理系统，而是以辅助系统智能化为切入点，与BMS/EMS共同构成完整的储能数字化生命体。通过部署纽脉灵枢网关及配套金匮控制箱，储能用户可显著提升站点安全性、可靠性及运维效率，真正实现“让基础设施更智能，让运维管理更简单”。

文档编制：广东纽脉电器有限公司

技术咨询：李鹏宇 020-82319781

官网：http://www.gdniumai.com

地址：广州市增城区宁西街创立路3号7幢1101（博济科技园）

让储能辅助系统从“盲聋哑”走向“可知、可控、可自愈”
