摘要：本方案针对高压配电柜火灾风险，设计一套集极早期预警、智能判断、高效灭火于一体的气体灭火系统。系统通过TVOC气体探测、局放监测、感温电缆实现火灾前兆预警，采用全氟己酮/气溶胶气体作为灭火介质，安全清洁。依托物联网平台与智能终端，实现远程监控与自动联动，显著提升高压配电场景的消防安全与智能化运维水平。

一、项目背景与意义

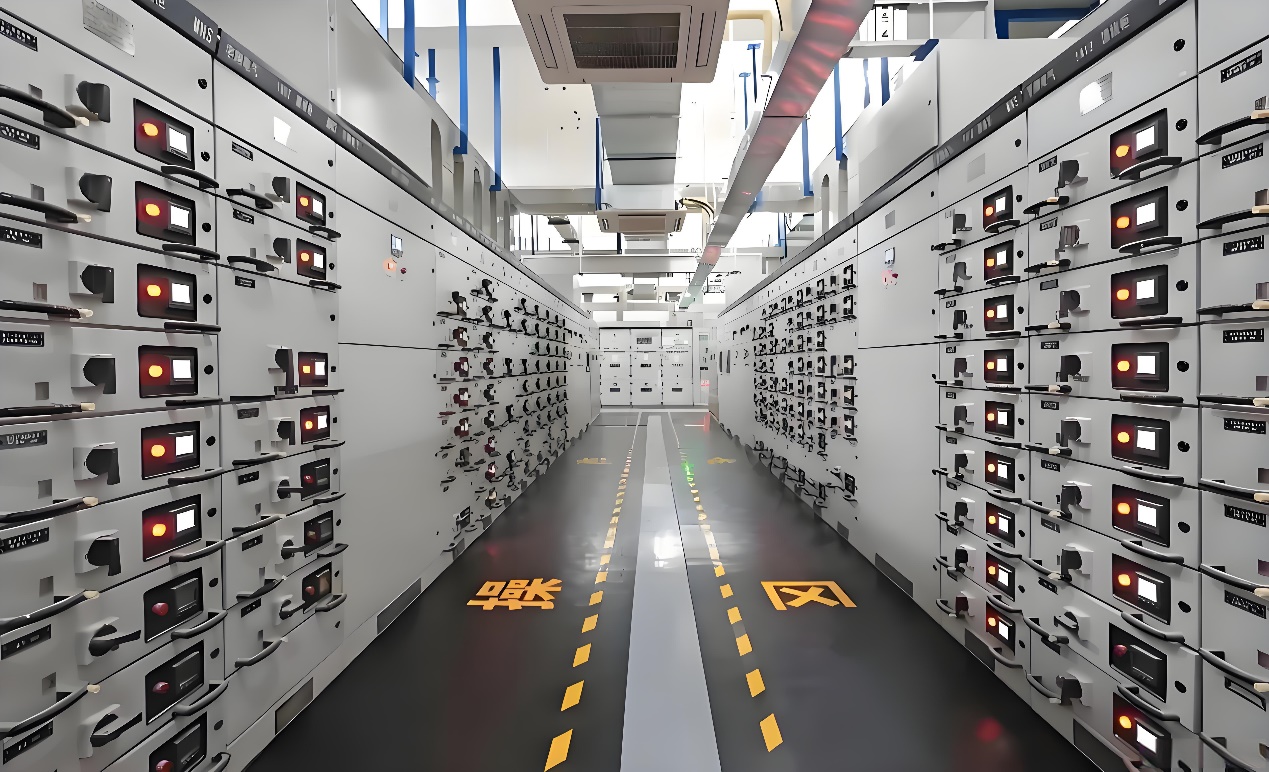

高压配电柜作为电力系统的关键节点，其内部母线、断路器、电缆终端等部位长期承载高电压、大电流，存在因绝缘老化、接触电阻增大、局部放电等引发过热，最终导致电气火灾的显著风险。传统消防手段（如烟感、温感）往往在明火或浓烟产生后才报警，响应滞后，且高压环境对灭火介质的绝缘性、安全性、腐蚀性有严苛要求。水基、干粉等灭火剂不适用，而常规气溶胶存在残留、导电等风险。

高压配电柜气体灭火系统、配电柜智能消防系统、电气柜自动灭火装置、全氟己酮灭火系统，极早期火灾预警、TVOC气体监测、局部放电在线监测、物联网消防、多传感器融合，电气火灾预防、变电站消防、数据中心机柜消防、电缆火灾预警，全氟己酮 (FK-5-1-12)、PID气体探测器、UHF局放传感器、消防云平台，高压配电柜极早期火灾预警方案、配电室全氟己酮自动灭火系统价格、智能型配电柜气体灭火设备厂家

因此，迫切需要一套针对高压配电柜特殊环境的、以“预防为主，扑早扑小”为核心理念的智能化气体灭火解决方案。本方案旨在通过融合多参数早期预警技术、清洁气体灭火技术及物联网智能控制技术，构建一套安全、可靠、智能的主动式安全防护系统，保障电力设备连续稳定运行，防范重大火灾事故。

二、系统总体设计

本方案采用“感知-判断-执行-管理”的四层架构，形成纵深防御体系。

1.系统架构：

感知层（全面监测）：部署多种前沿传感器，覆盖火灾发生全过程。

控制层（智能大脑）：由高性能物联网智能终端为核心，负责数据汇聚、逻辑分析、指令下发。

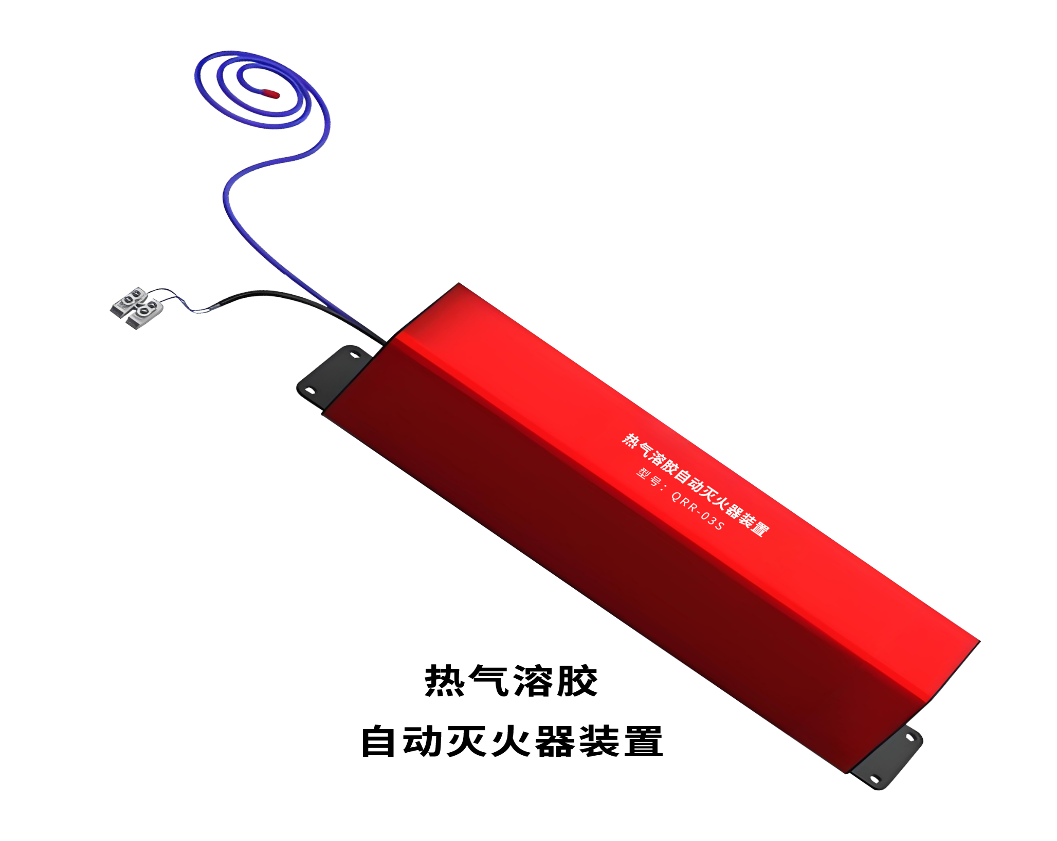

执行层（精准动作）：以全氟己酮气体灭火装置为主，配备电源联动脱扣接口。

平台层（智慧管理）：基于云计算的监控预警平台及移动APP，实现远程可视化管理。

2.核心灭火介质选择：全氟己酮气体

本方案推荐选用全氟己酮（FK-5-1-12）作为灭火气体，其优势完美契合高压配电柜需求：

卓越的电绝缘性：

灭弧性能好，扑救带电设备火灾安全可靠。

高效洁净：

灭火浓度低（约4-6%），无残留，不损坏精密电子设备。

环保安全：

臭氧损耗潜能值（ODP）为零，大气停留时间短，对人体在安全浓度内无毒害。

物理降温：

气化吸热，有效降低火场温度。

三、系统核心功能与关键技术

1.多层级、全覆盖的极早期预警体系（核心亮点）

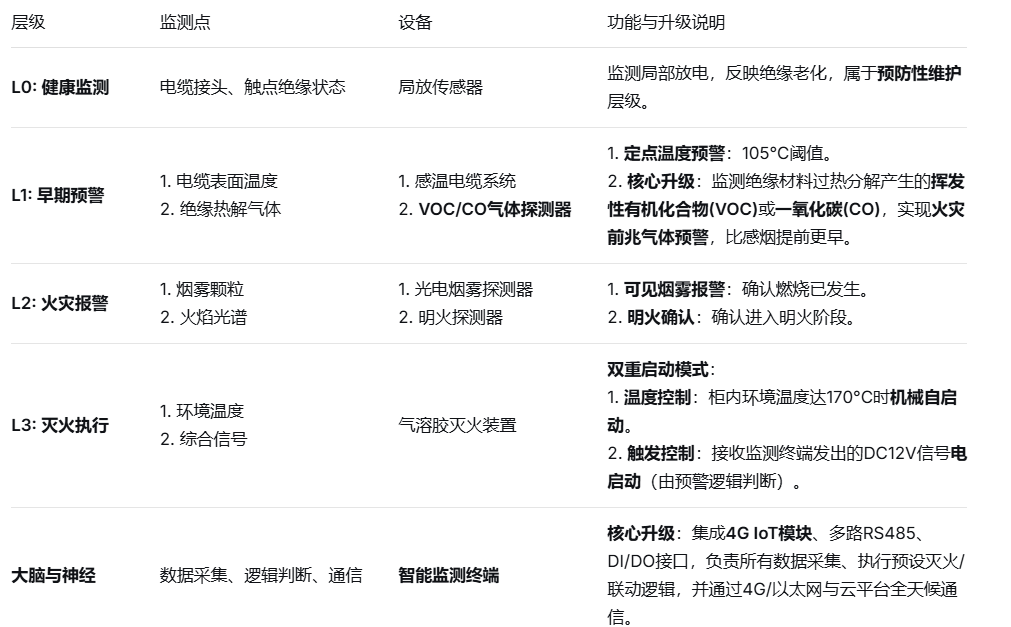

系统构建了业内领先的“故障预警-早期预警-火灾报警”三级预警模型。

第一级：故障预警（提前数小时至数天）

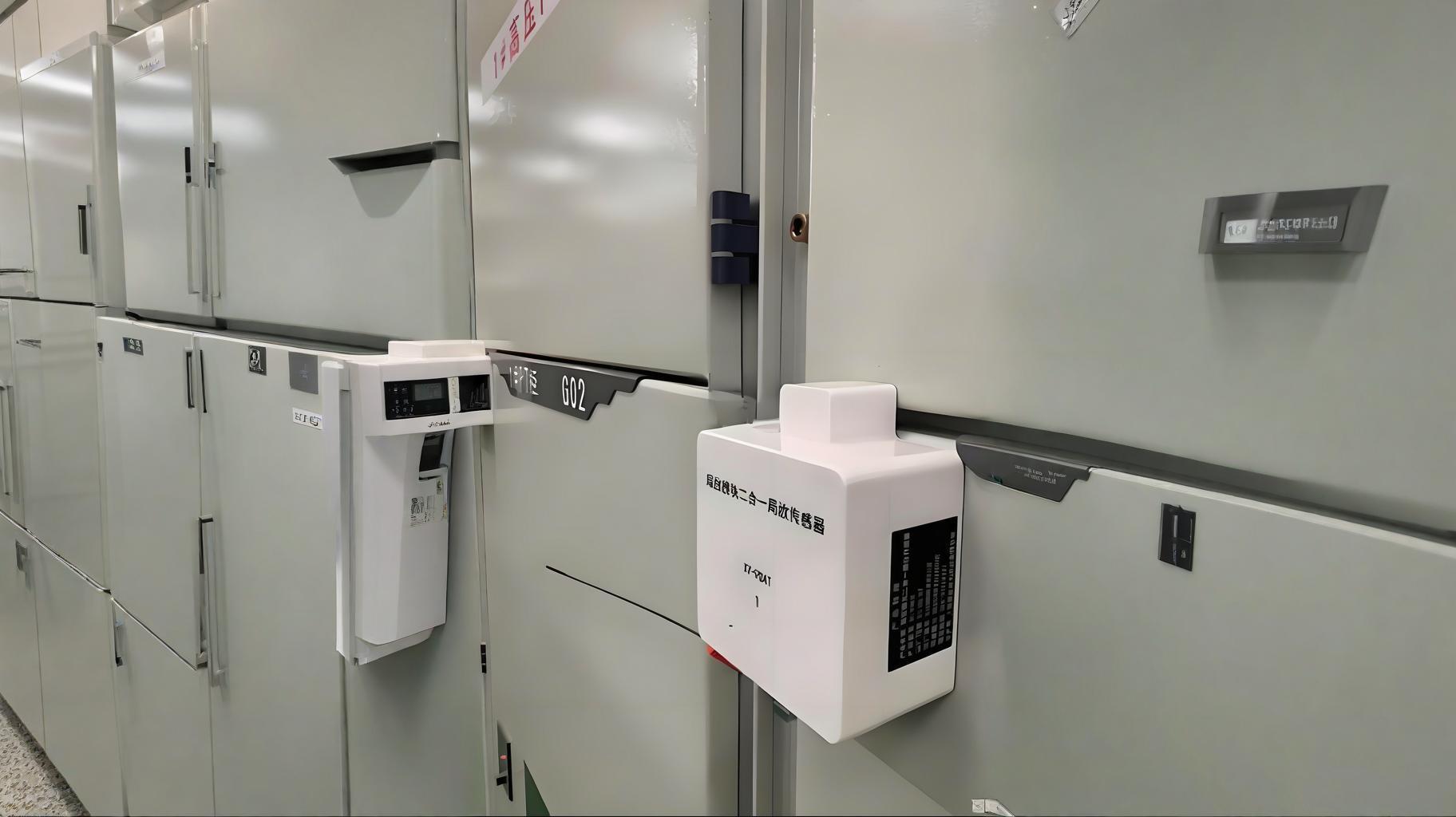

局部放电监测：

通过特高频（UHF）或超声波传感器，实时监测柜内局部放电强度与频次，精准发现绝缘劣化、内部放电等隐患，实现预防性维护。

接触点温度监测：

在断路器触臂、电缆接头等关键发热点敷设感温电缆或安装无线测温探头，设定阈值（如85℃），超温即报警。

第二级：早期预警（提前数分钟至数十分钟）

TVOC气体监测（关键技术突破）：

柜内安装TVOC气体探测器。当绝缘材料因过热分解时，会释放出挥发性有机化合物。监测TVOC浓度的异常跃升，可在产生明火或可见烟雾前数十分钟发出超前预警，为处置赢得宝贵时间。

第三级：火灾确认报警（秒级响应）

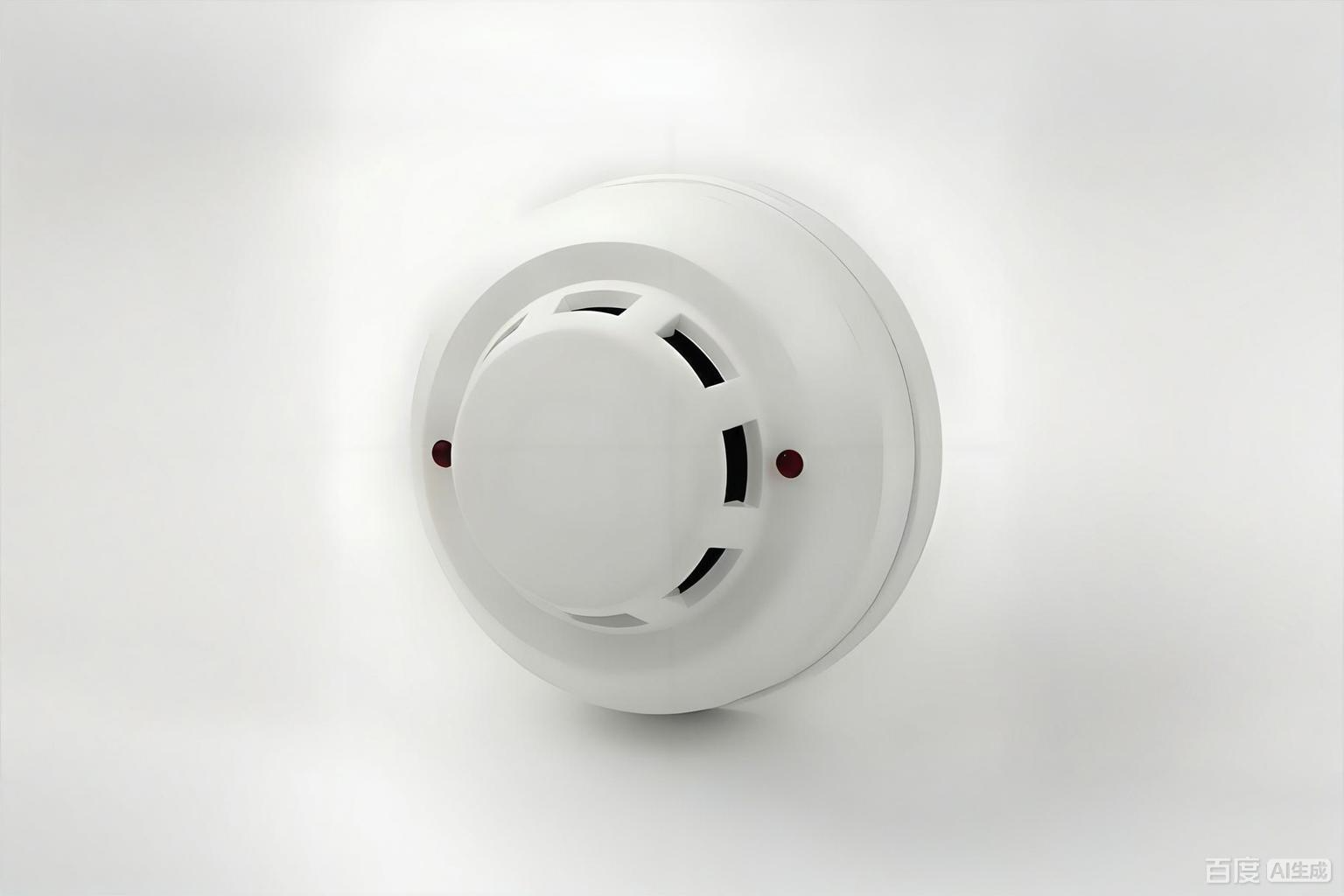

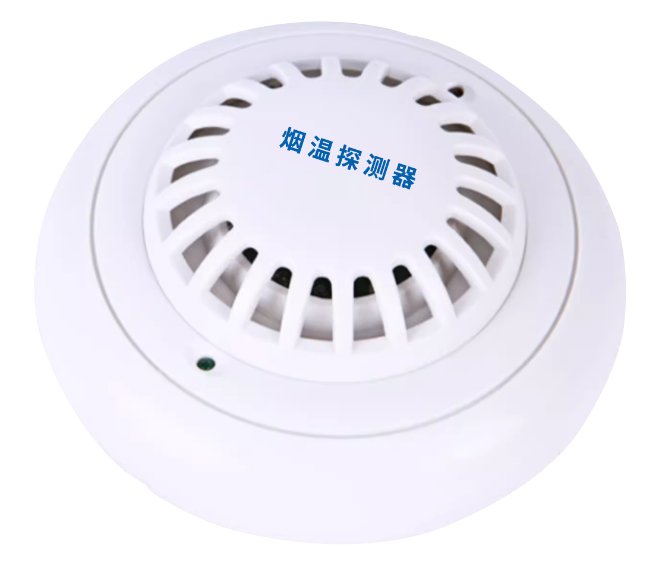

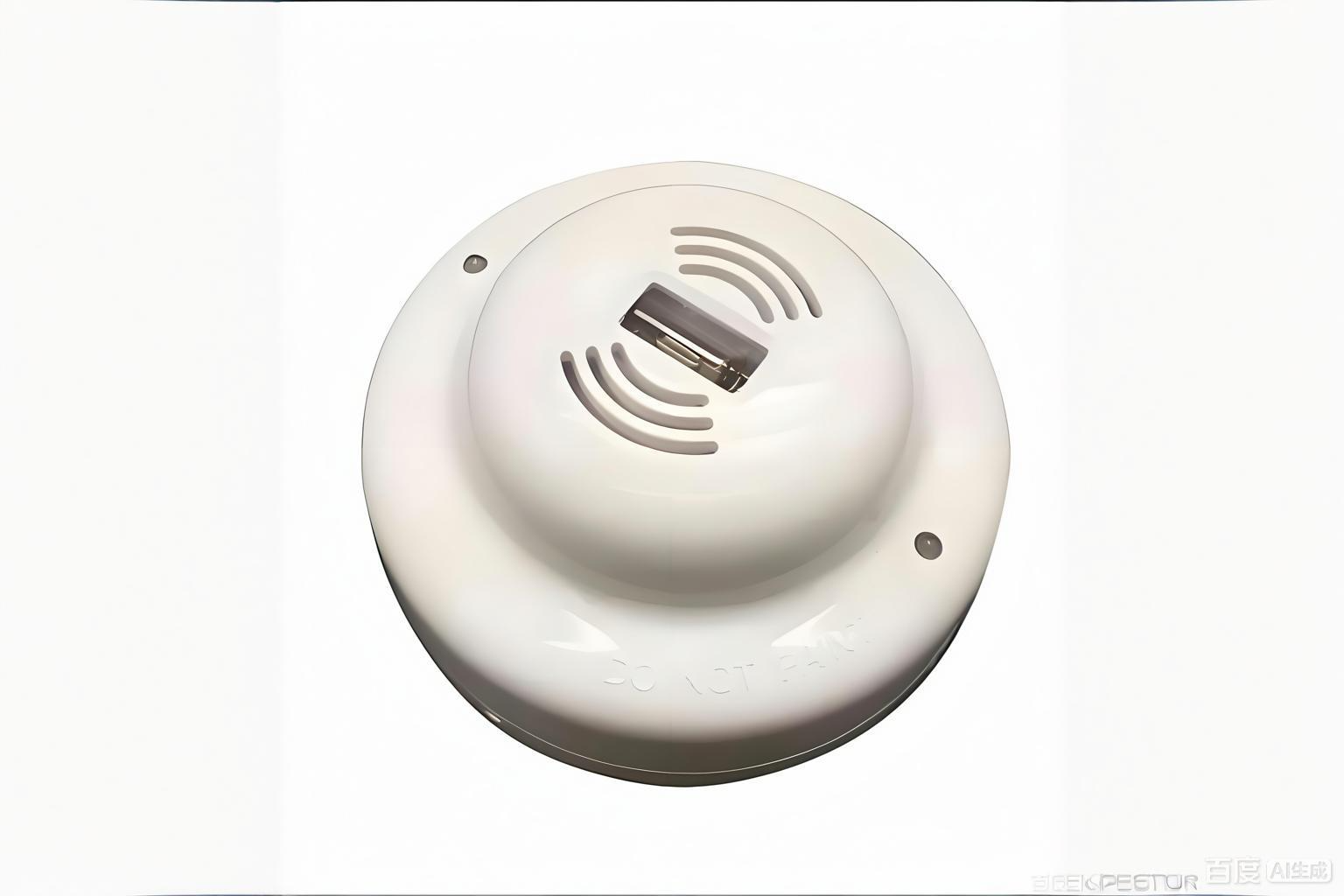

复合式烟雾探测：

采用光电与热解粒子复合探测技术，抗干扰能力强，准确识别可见烟雾。

明火火焰探测：

采用多频谱红外火焰探测器，快速确认明火。

2.智能联动控制逻辑

物联网智能终端内置可编程逻辑，实现多传感器信号融合判断，最大限度降低误报误动风险。

预警上报：

局放超标、感温报警、TVOC低值报警时，立即上传至云平台并推送信息，仅提示巡检，不启动灭火。

火灾报警：

烟雾探测器或TVOC高值报警时，启动本地声光报警器，平台推送高级别警报。

自动灭火启动（“与”/“或”逻辑可设）：

保守模式（高可靠性）：

(烟雾报警ANDTVOC高值报警)或(明火报警)。满足任一条件，即执行：发出脱扣指令切断电源→延时3秒（确保断电）→启动全氟己酮气体灭火装置。

紧急手动模式：

运维人员可通过手机APP或平台远程一键紧急启动。

机械应急模式：

灭火装置自带感温元件，当环境温度达到安全设定值（如160℃）时，机械式自动启动，作为最终安全屏障。

3.物联网云平台与智能化运维

全景可视化监控：

平台以配电柜三维图或电气单线图形式，实时展示各传感器数据、设备状态、灭火剂压力。

智能分析与预警：

平台内置算法，对局放趋势、TVOC浓度变化率、温度梯度进行深度学习分析，实现从“阈值报警”到“趋势预警”的飞跃。

全流程闭环管理：

从预警接收、工单派发、处置反馈到报告生成，实现消防安全管理的数字化闭环。

移动运维：

通过微信小程序或APP，运维人员可随时随地接收告警、查看状态、执行远程控制。

四、系统配置与实施方案

1.主要设备配置清单（单柜）

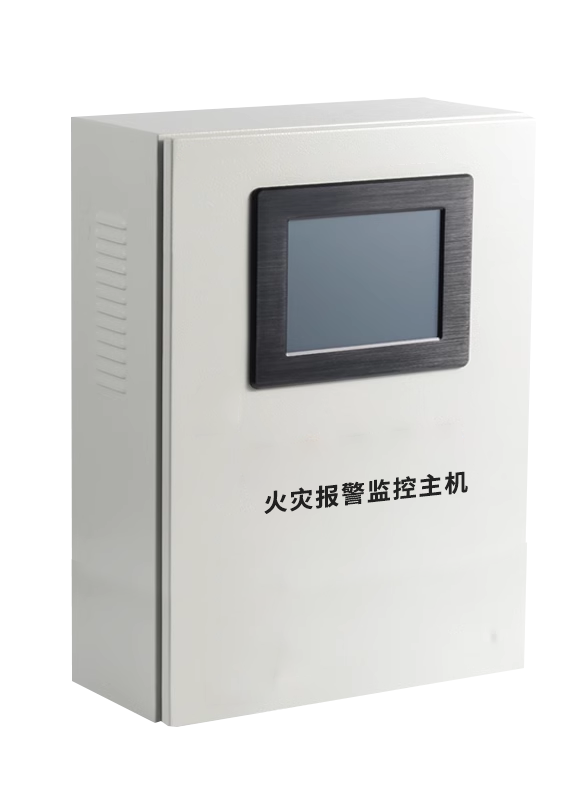

智能控制单元：物联网智能监测终端（含4G/以太网模块）1台。

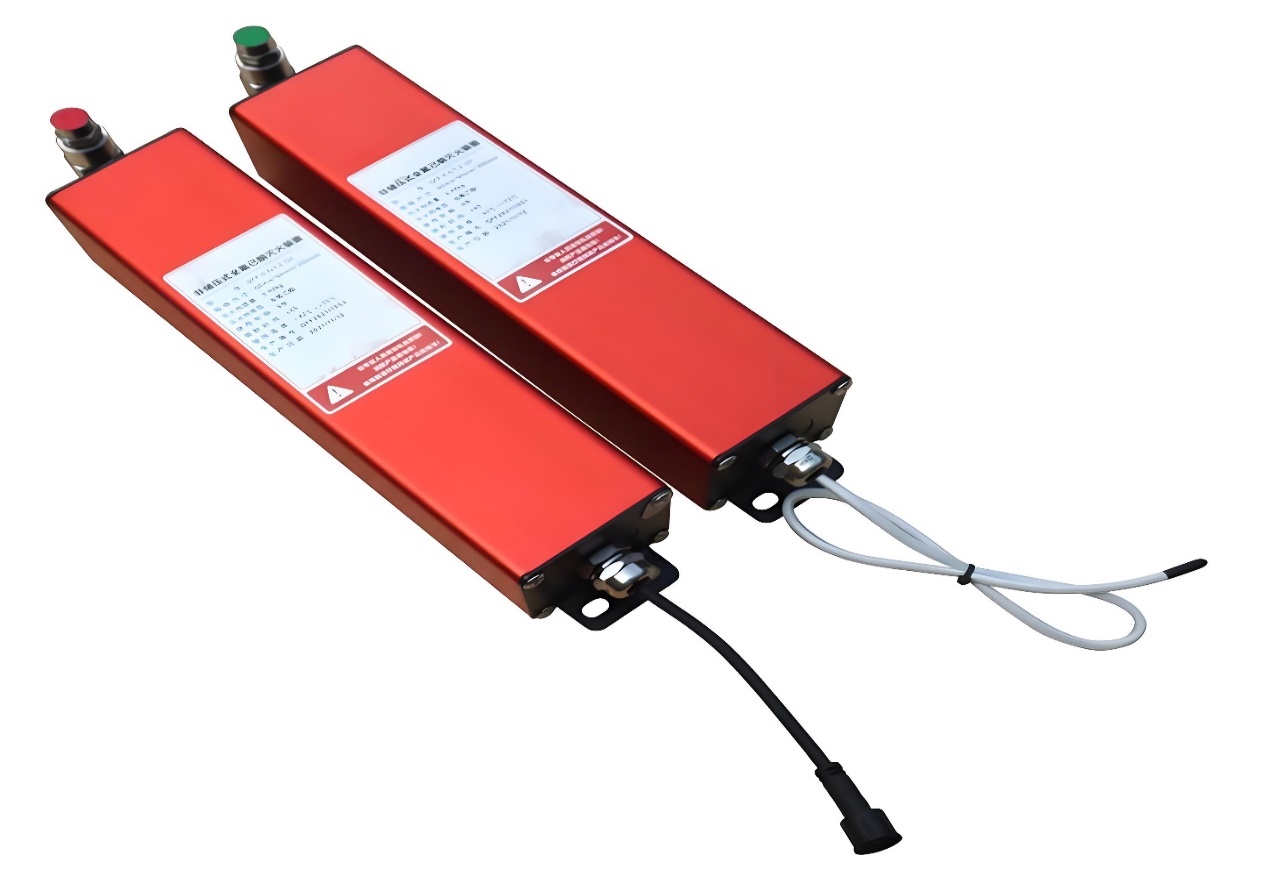

灭火执行单元：全氟己酮气体灭火装置（含药剂、瓶组、电磁阀、喷嘴）1套。

监测感知单元：

局部放电监测传感器1套。

TVOC气体探测器1台。

感温电缆系统（含处理器及电缆）1套。

复合式烟雾探测器1只。

红外火焰探测器1只。

联动附件：电源脱扣信号接口模块1套。

软件服务：智能消防云平台及移动端接入服务（首年）。

附工程设备清单

序号	类别	设备/材料名称	型号/规格/技术参数说明	单位	数量	备注
一	智能控制与通信单元

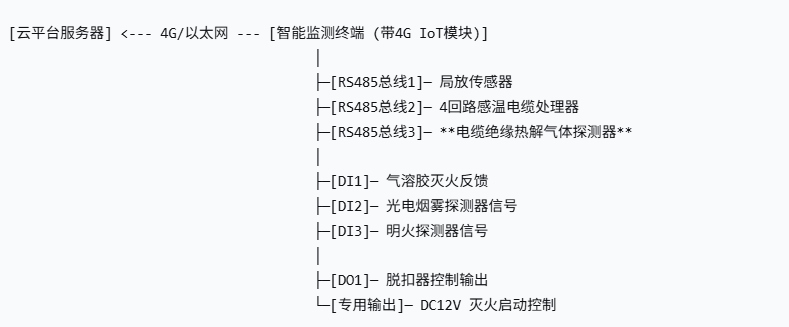

1	核心控制	物联网智能监测终端	工业级，双核CPU；内置4G全网通模块+以太网口；3路RS485，4DI（干接点），2路继电器DO输出；1路专用DC24V灭火控制输出；壁挂安装，宽温工作。	台	1	系统大脑，负责所有数据采集、逻辑运算与指令下发。
2	通信保障	物联卡及首年流量费	中国移动/电信，≥20GB/年	张/年	1	已预置在终端内。
二	灭火系统执行单元
3	灭火剂储存	全氟己酮气体灭火剂瓶组	钢质无缝瓶，工作压力4.2MPa，容积根据柜体计算（例：5KG）。含阀驱动装置、压力指示器、安全泄放装置。	套	1	需根据防护区容积精确计算充装量。
4	启动与控制	灭火装置电磁型驱动阀	DC24V，启动电流≤1.5A，响应时间＜2ms。	只	1	接收终端指令，释放灭火剂。
5	药剂释放	全氟己酮专用喷头及连接管路	不锈钢喷头，喷雾性能经专业CFD验证；高压挠性连接管。	套	1	确保药剂在柜内均匀、快速分布。
6	应急启动	机械应急启动手柄	与瓶组阀机械联动，现场紧急情况下手动启动。	套	1	最终安全保障，安装在柜外易操作位置。
三	全周期监测预警单元
3.1故障预警层
7	绝缘状态监测	特高频(UHF)局部放电传感器	检测频带300-2000MHz，RS485输出，灵敏度≤5pC。	只	1	监测内部放电，安装在柜内高压母线附近。
8	接点温度监测	4回路感温电缆信号处理器	RS485输出，可监测4路独立回路，报警、故障信号分离。	台	1
9	接点温度监测	105℃可恢复式感温电缆	JTW-LD-105℃，长度按实际需求（示例：10米/回路）。	米	40	需“S”形紧密敷设于电缆接头等发热点。
10	接点温度监测	感温电缆终端盒	防水防尘，用于固定电缆末端。	个	4
3.2早期预警层

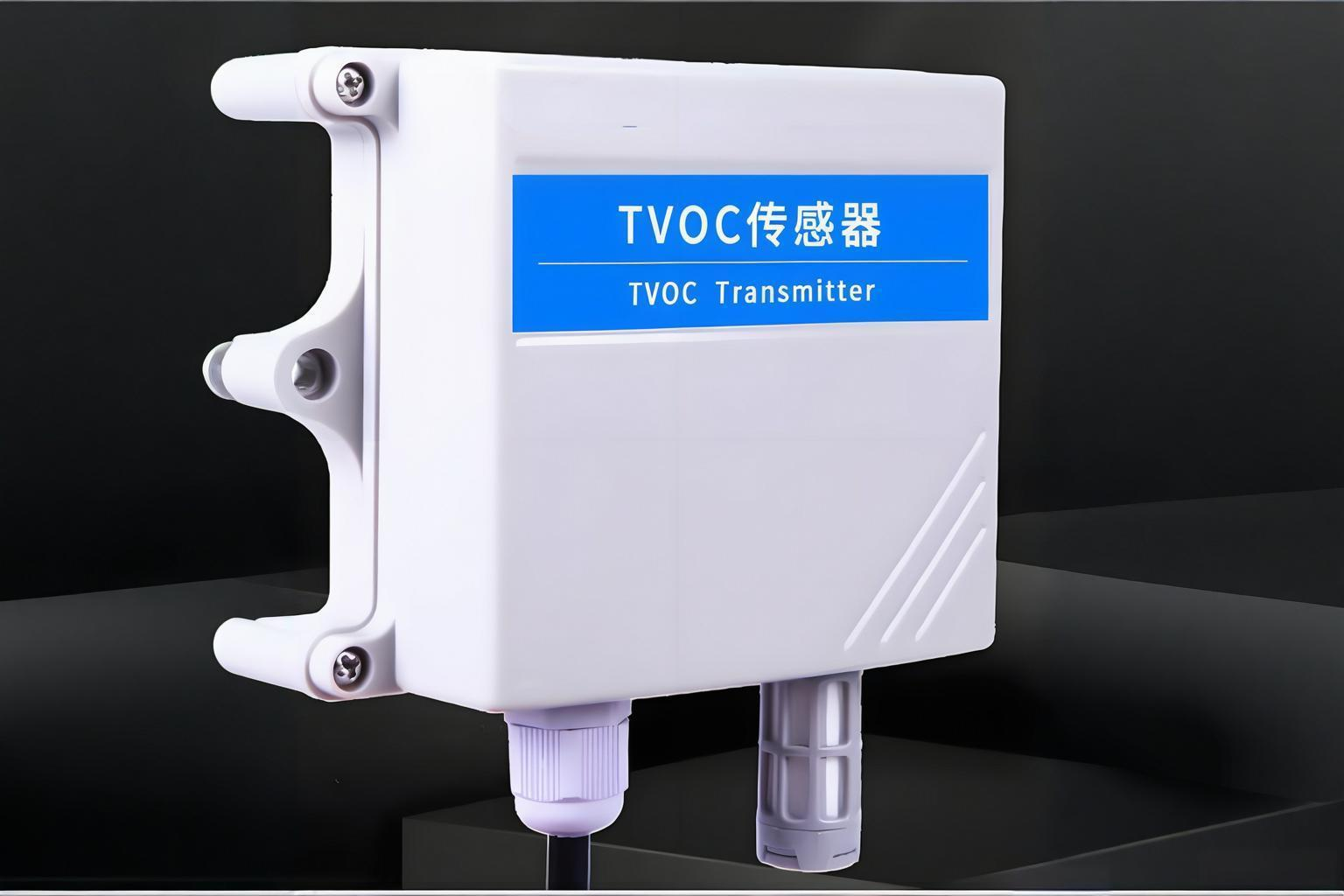

11	气体泄漏预警	PID光离子化TVOC气体探测器	量程0-50ppm，分辨率0.01ppm，RS485输出，带温度补偿。	台	1	核心设备，监测绝缘材料热解气体，安装于柜内中上部。
3.3火灾确认层
12	烟雾探测	双光源光电式烟雾探测器	防尘、抗干扰设计，继电器无源干接点输出（常开）。	只	1	安装于柜内顶部。
13	火焰探测	多频段红外(IR)火焰探测器	探测视角≥90°，响应时间≤3秒，继电器无源干接点输出（常开）。	只	1	对准断路器、隔离开关等易起弧部位。
四	联动与辅助单元
14	电源强切	脱扣器控制接口模块	中间继电器模块，将终端DO信号（24VDC）转换为无源干接点，容量：5A/250VAC。	套	1	用于控制客户提供的断路器脱扣线圈。
15	声光报警	防爆声光报警器	红色，24VDC供电，声压≥95dB。	台	1	安装在配电柜外部明显位置，警示现场人员。
16	紧急操作	紧急启动/停止按钮盒	带透明防护罩，双按钮（启动/停止），不锈钢面板。	套	1	安装于配电柜附近墙面，手动干预。
五	软件与平台服务
17	管理平台	智能消防物联网云平台接入	包含设备地图、实时数据、历史曲线、报警管理、权限管理、工单系统等功能。	套	1	提供平台访问账号，支持PCWeb端。
18	移动应用	微信小程序/APP服务	实时报警推送（微信、短信）、远程状态查看、设备控制。	项	1	含首年服务费。
六	安装辅材与耗材
19	线缆	阻燃屏蔽双绞线缆	RVSP2*1.0mm²，用于RS485通信。	米	100	实际用量以图纸为准。
20	线缆	阻燃控制线缆	RVVP3*1.0mm²，用于电源及控制。	米	50	实际用量以图纸为准。
21	保护	金属软管及接头	不锈钢波纹管，Φ12mm，及配套接头。	米	30	用于柜内传感器走线保护。
22	固定	安装支架、扎带、线卡等	全套安装紧固件包。	套	1
23	电源	开关电源	输入AC220V，输出DC24V/3A，为整个系统供电。	台	1
七	工程服务
24	专业服务	系统深化设计与编程	根据现场柜体结构出具施工图纸，编写终端控制逻辑程序。	项	1
25	专业服务	现场安装与布线	设备安装、柜体开孔、管路敷设、系统布线。	人天	2
26	专业服务	系统调试与联调	单点调试、逻辑测试、与客户DCS/综自系统通讯测试。	项	1
27	专业服务	培训与交付	对运维人员进行系统操作、日常维护及应急流程培训。	次	1

2.安装与实施要点

探测点优化布置：TVOC探测器应置于柜内上部气流路径；感温电缆紧密缠绕电缆接头、母排连接处；局放传感器靠近高压带电体。

灭火剂喷放设计：根据柜体净容积计算灭火剂需求量，喷嘴布置确保气体能快速、均匀淹没整个防护空间，并保持浸渍时间。

安全与合规：施工需断电进行，严格遵循高压作业安全规程。系统设计符合GB50370《气体灭火系统设计规范》及电力行业相关标准。

调试与培训：完成全系统功能调试、联动测试，并对客户运维人员进行全面操作培训。

五、方案优势总结

预警超前化：创新融合TVOC气体监测与局放监测，将火灾防范关口提到过热分解阶段，实现本质安全提升。

灭火安全化：选用全氟己酮清洁气体，对高压设备绝缘无影响，对人体和环境友好，灭火后无需清理。

控制智能化：多传感器融合逻辑判断，杜绝误动；物联网平台实现远程、智能、可视化管理。

高可靠性：“电控启动+机械应急启动”双保险；核心部件具备自诊断功能。

运维高效化：移动化、数字化管理，大幅降低日常巡检负担，提升应急响应速度。

结语

本方案通过构建“电气故障预警-火灾早期探测-清洁气体灭火-云端智能管理”的全链条防护体系，为高压配电柜提供了一揽子的消防安全解决方案。它不仅解决了“灭”的问题，更核心是解决了“早知”和“防”的问题，代表了当前高压配电消防智能化、主动化的发展方向，是保障关键电力设施安全、迈向智慧电网的可靠技术选择
