户外通信机柜非法开门智能防盗监控系统设计方案

户外通信机柜智能防盗监控系统设计方案

摘要：

本方案设计了一套基于多传感器融合与智能分析的户外通信机柜箱门非法开门监控系统。系统集成无源电子锁状态监测、振动/倾斜传感、门磁开关、300万像素抓拍摄像机及户外拾音器，结合485总线远程控制与工业级嵌入式主机，实现对箱门状态的实时多维感知。当检测到非法开启（暴力破坏、技术开锁、异常倾斜）时，系统自动触发红蓝频闪告警灯、语音威慑播报，同步抓拍图像及录音上传至监控中心，并通过4G/光纤网络发送告警信息。方案融合环境监控（温湿度/烟雾）与补光联动功能，采用螺栓式防拆设计，满足IP65防护等级，确保在40℃~75℃严苛环境下稳定运行，显著提升通信设施防盗能力，降低运维成本。系统误报率＜1%，响应时间≤2秒。

一、系统概述

核心目标：针对户外通信机柜箱门非法开启（暴力破坏、技术开锁、非授权操作）行为，构建一套高可靠性、低误报率的主动防护体系，集成威慑、取证、远程管理功能，保障通信设备安全。

二、系统架构

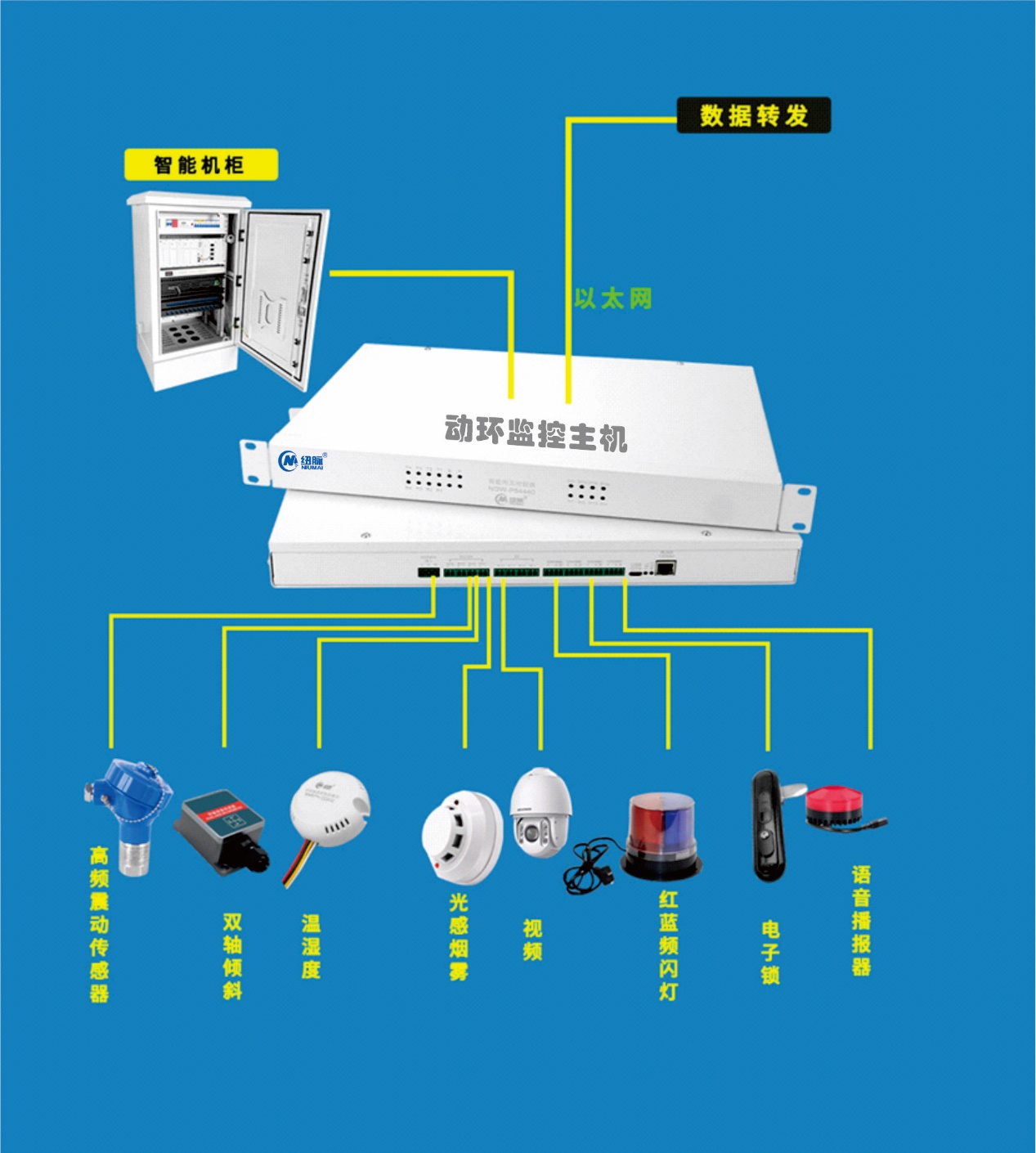

采用“端边管云”分层架构：

1.感知层（端）

门状态检测单元：

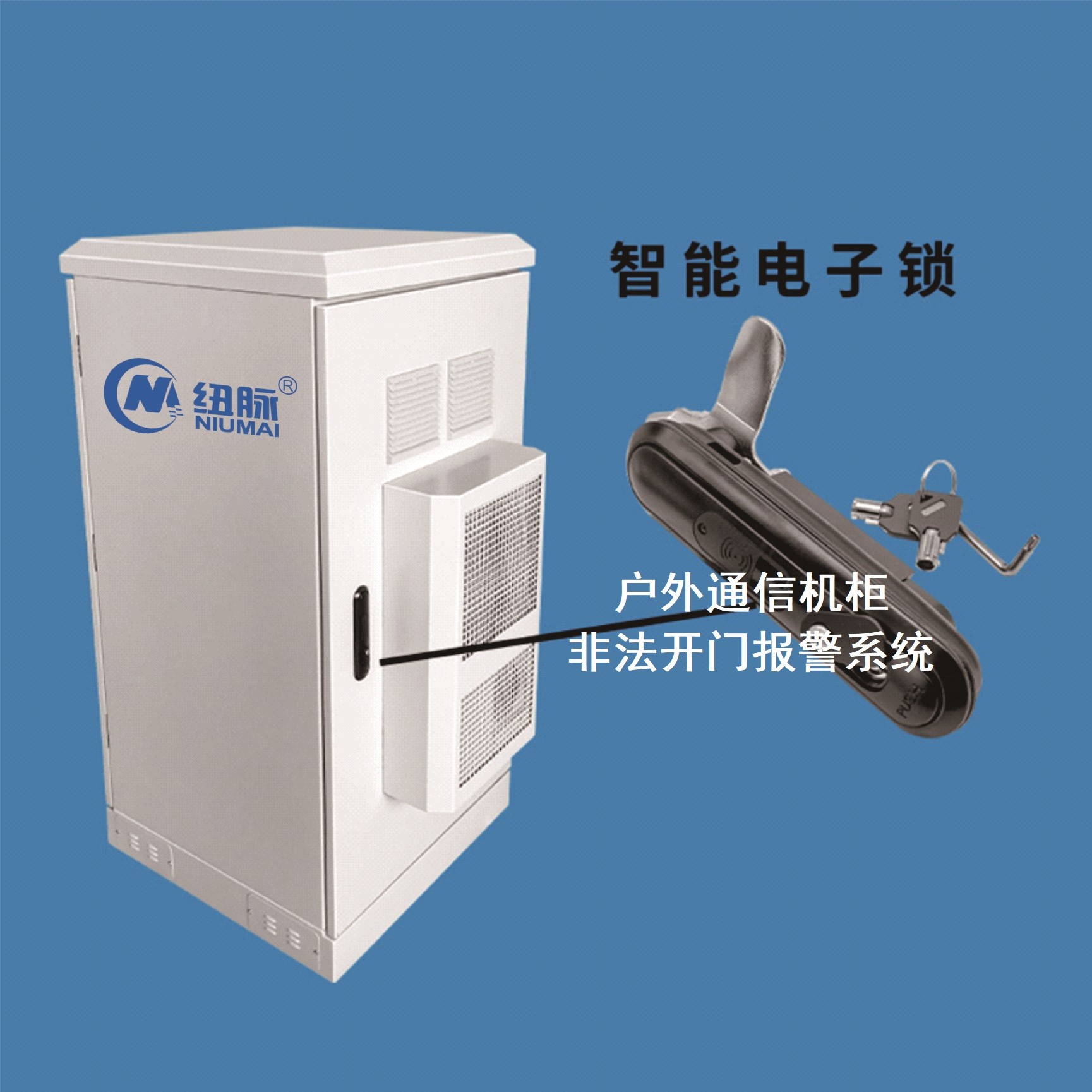

无源电子锁：内置状态传感器，实时监测锁舌位置（开/关/半开），断电仍保持闭锁状态。

高敏振动传感器：检测锤击、撬动等低频冲击（灵敏度≤0.5g）。

双轴倾斜传感器：监测机柜倾斜角度（精度±0.1°），防整体搬运。

环境感知单元：

温湿度传感器：监测柜内环境（40℃~85℃，±0.5℃）。

光电烟雾探测器：早期火灾预警。

声光威慑单元：

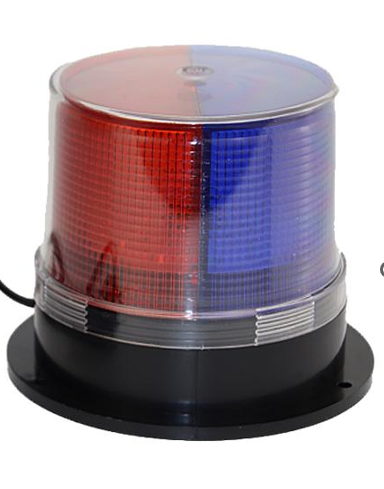

红蓝频闪告警灯（2个）：120dB光强，夜间可视距离≥500米。

工业级语音播报器：预录威慑语音（如“非法入侵，已报警！”）。

取证单元：

200万像素串口抓拍摄像机：支持红外夜视，触发后抓拍3张高清图片（1080P）。

螺栓式户外拾音器：全向拾音范围＞10㎡，信噪比≥70dB。

补光灯：联动摄像头启动，照度≥50lux。

2.边缘计算层（边）

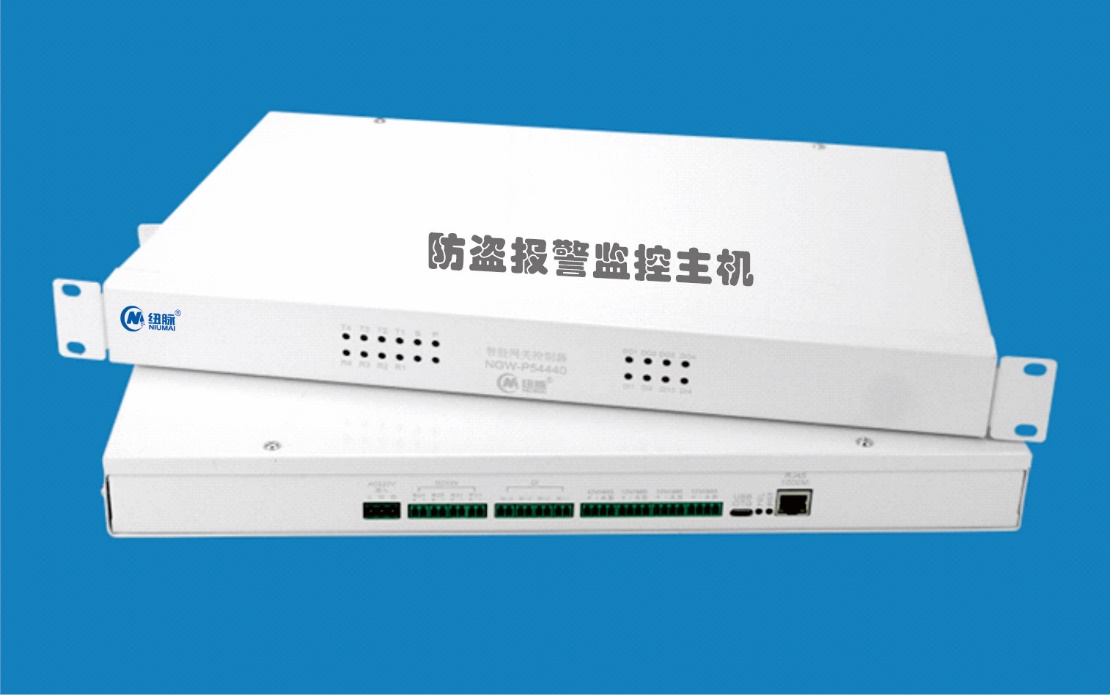

工业级嵌入式综合监控主机：

双核ARM处理器，内置AI分析模块，实现多传感器数据融合。

本地存储（512GB）：缓存告警事件数据（图片/音频/日志）。

支持RS485总线控制无源电子锁远程开闭（响应时间＜1s）。

3.网络层（管）

有线：光纤/以太网（主干通信）。

无线：4GCat1模块（备份链路，断网自动切换）。

协议：MQTT+HTTPS加密传输，心跳包间隔30秒。

4.平台层（云）

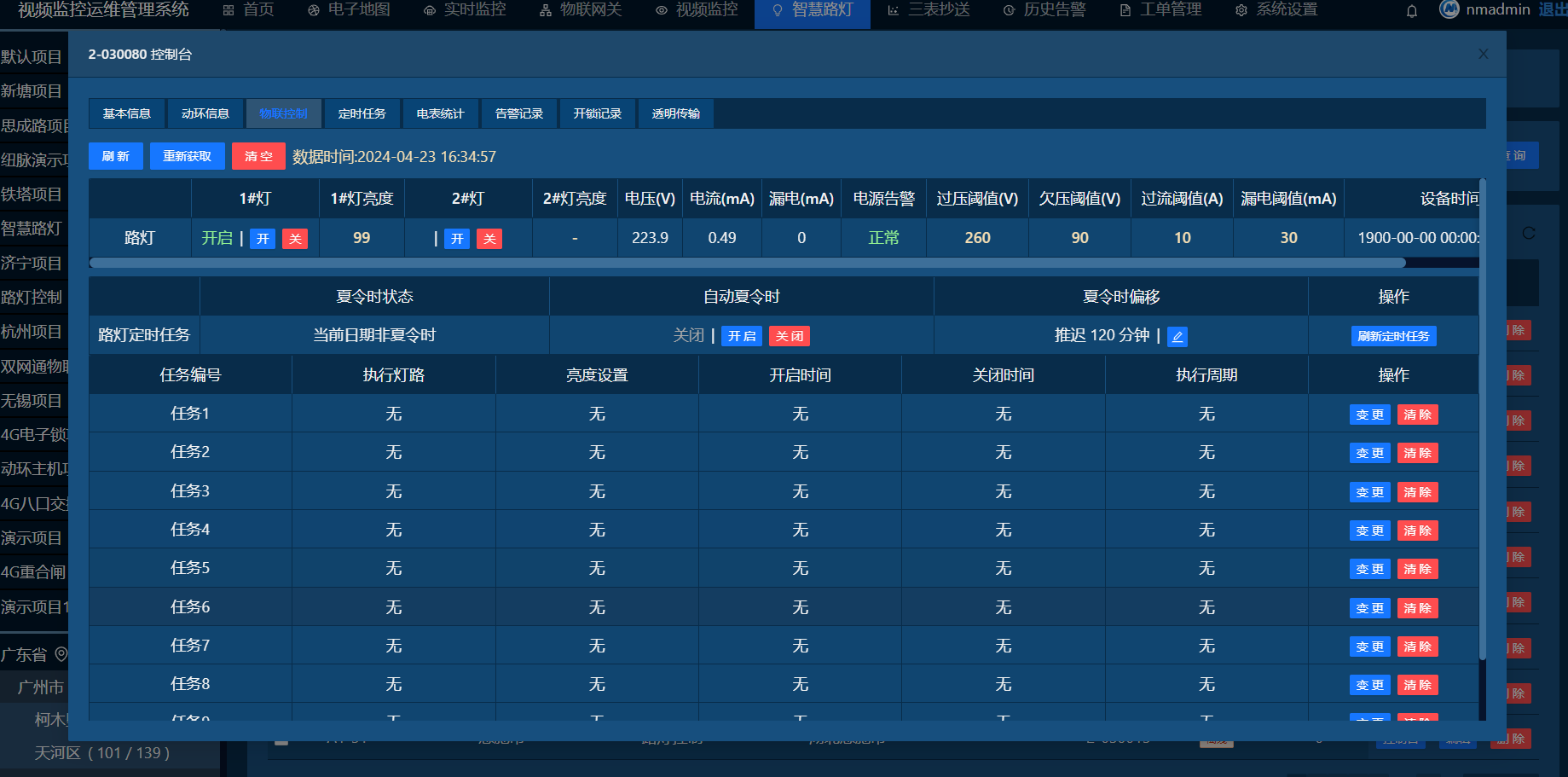

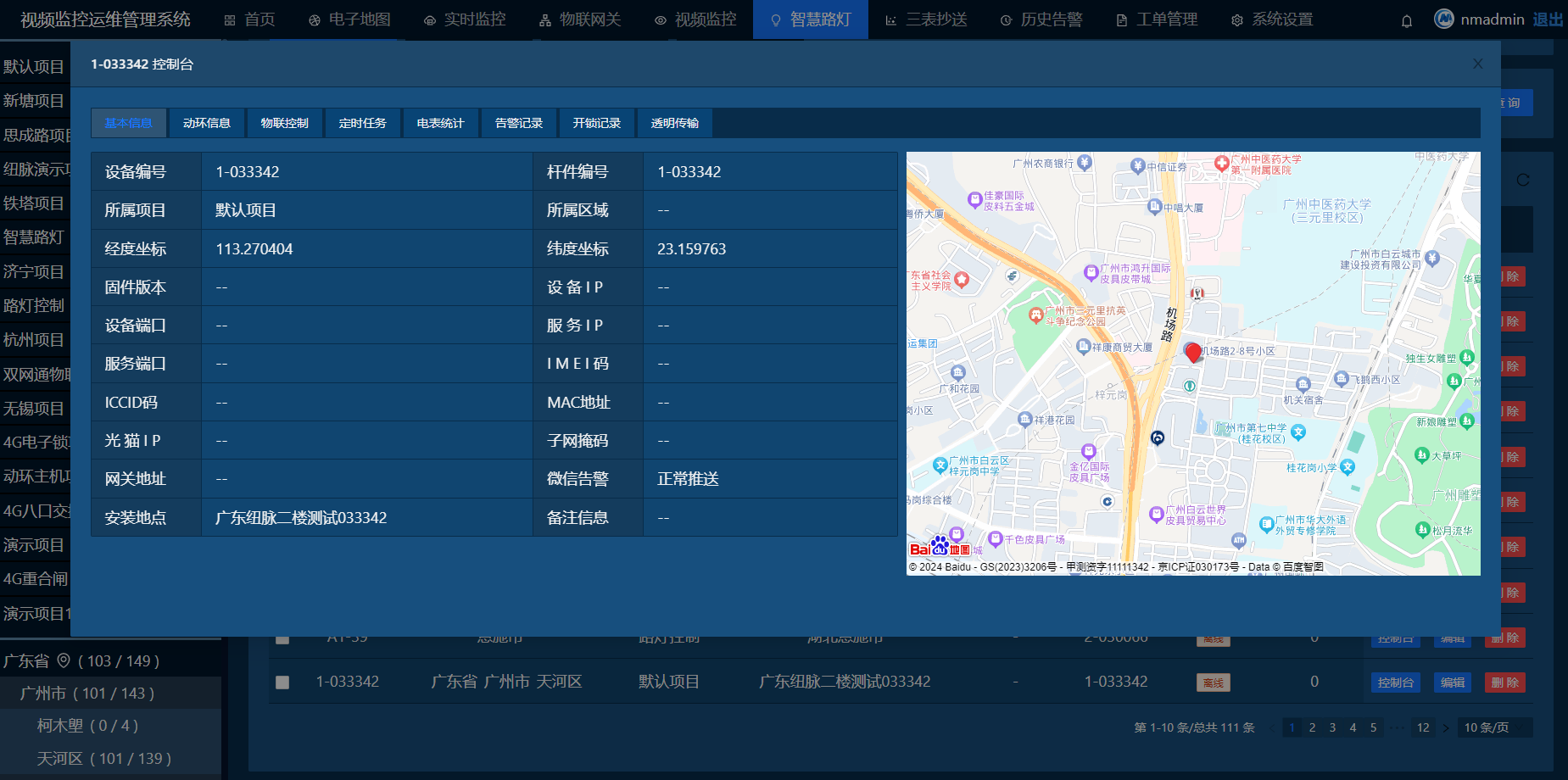

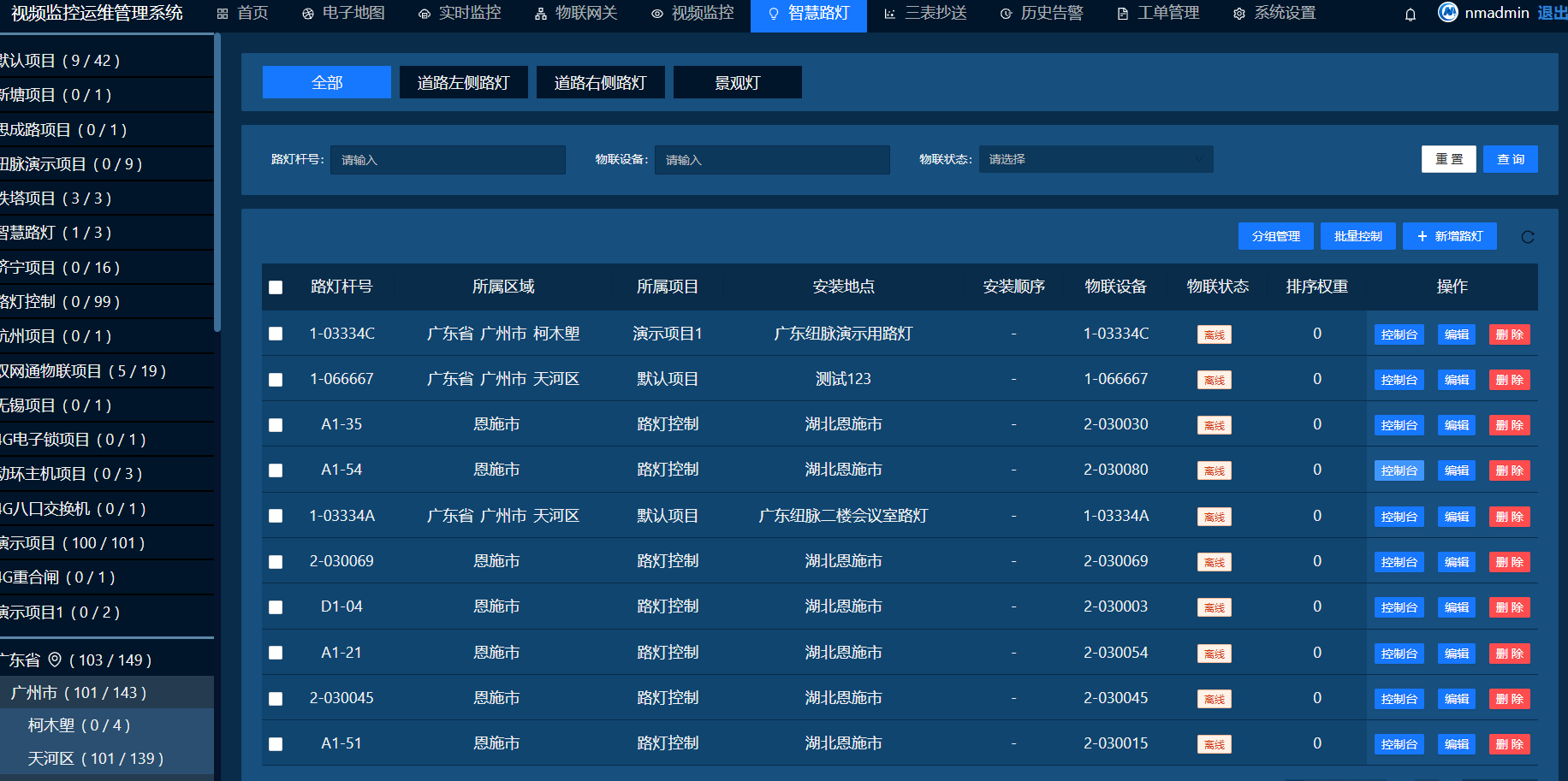

中心管理平台：告警信息实时推送、电子地图定位、设备状态看板、历史数据回溯。

支持与第三方运维系统（如动环监控）API对接。

三、核心功能设计

1.非法开门智能判定算法

2.分级告警与威慑机制

一级预警（疑似异常）：平台弹窗提醒，启动摄像机预录。

二级告警（确认非法）：触发声光威慑（频闪灯+语音），抓拍取证并上传。

三级联动（持续威胁）：通知安保人员，可选联动气体灭火器（防纵火）。

3.防误报策略

多传感器交叉验证：需同时满足≥2项异常条件（如振动+门磁）。

环境滤波算法：忽略风雨、车辆震动等常规干扰（频段过滤+机器学习）。

白名单机制：授权人员APP扫码开门不触发告警。

四、关键技术创新

1.无源电子锁双控安全

正常供电时：通过485指令远程开锁。

断电/剪线时：机械锁芯自动锁死，需专用物理钥匙开启。

2.低功耗设计

待机功耗＜5W（12VDC），太阳能电池板可选配。

传感器休眠唤醒：振动/倾斜传感器采用脉冲工作模式（功耗0.1mA）。

3.螺栓式防拆设计

摄像机、拾音器采用内嵌螺栓安装，拆卸即触发告警。

机柜门加装隐蔽防拆开关（位置加密）。

五、环境适应性设计

防护等级：IP65机箱，防尘防水，耐盐雾腐蚀（96h测试）。

宽温运行：40℃~75℃工业级元器件（含摄像头镜头除雾涂层）。

EMC防护：浪涌防护≥4kV，静电防护≥8kV（IEC61000标准）。

六、运维管理

1.远程维护：平台支持固件OTA升级、参数配置、日志导出。

2.自检功能：每日自动巡检传感器状态，异常设备标红告警。

3.电子工单：告警事件自动生成维修工单，关联历史记录。

、

七、实施效果

1.防盗效能提升：非法开门识别率＞99%，误报率＜1次/月。

2.运维成本降低：减少30%现场巡检频次，故障定位时间缩短至5分钟。

3.取证实效性：抓拍图片含机柜ID、时间戳、GPS坐标（可选），满足司法取证要求。

应用场景扩展：系统可适配电力环网柜、储能集装箱、铁路信号箱等户外高价值设施防护，通过增减传感器模块实现灵活配置。

方案价值总结：

本设计将传统物理防盗升级为“智能感知主动威慑数字取证远程管控”的全链条防护体系，通过国产化工控硬件与轻量化AI算法，在严苛户外环境中实现高可靠监控，为新型基础设施建设提供安全保障。
