摘要

本方案针对10平方公里大型化工园区弱电系统高可靠性供电需求，设计了一套由20个户外智能机柜组成的分布式供电网络。每个机柜集成在线式UPS、储能电池、动环监控及网络交换，确保门禁、监控等关键负载断电后续航30分钟。方案深度融合智能化运维理念，通过系统化架构与关键技术应用，构建了一个安全、可靠、高效且易于管理的园区基础设施电力保障体系。

1.项目背景

现代化工园区作为国家重要的工业基地，其安全生产是重中之重。随着智慧园区概念的深入，视频监控、门禁系统、电子围栏、出入口道闸、应急广播等弱电智能化系统已成为保障园区安全、高效运行不可或缺的神经末梢。这些系统的连续、稳定运行，直接依赖于高质量的电力供应。

然而，大型化工园区地理范围广阔（本项目达10平方公里），环境复杂，供电线路长，面临诸多挑战：

1.市电质量不稳定：电网波动、浪涌、频率偏差等电力质量问题，可能损坏精密的弱电设备或导致其重启失效。

2.意外断电风险：雷击、线路故障、设备检修等都可能导致区域性停电，造成安防系统瘫痪，形成安全盲区。

3.运维管理困难：传统UPS系统分散各处，缺乏有效的集中监控手段，电池状态、设备故障无法提前预知，运维人员需频繁奔波于各个点位进行巡检，效率低下，响应迟缓。

4.户外环境苛刻：机柜需直面日晒、雨淋、盐雾、腐蚀性气体以及巨大的温差变化，对设备的防护等级和环境适应性提出了极高要求。

为解决上述问题，构建一个与园区规模和安全等级相匹配的智能化、高可靠的分布式不间断电源系统迫在眉睫。本方案旨在通过部署20套一体化智能UPS机柜，为园区关键弱电设备打造一道坚实的“电力生命线”。

2.设计目标

本方案的设计旨在达成以下核心目标：

超高可靠性：

采用在线式UPS架构，为负载提供纯净、稳定、零中断的正弦波电源，彻底隔离市电干扰。系统平均无故障时间（MTBF）需大于10万小时。

精确续航保障：

每个机柜的蓄电池组必须经过精确计算与配置，确保在市电完全中断后，能为所有关键负载提供不低于30分钟的后备供电时间，为应急响应和发电机组接入赢得窗口期。

卓越的环境适应性：

机柜本体必须具备IP66级防护、双层保温结构及耐腐蚀处理，确保在-30℃至+55℃的宽温范围内稳定运行，抵御化工园区的特殊环境挑战。

全面的智能化运维：

集成完善的动力环境监控系统，实现对机柜内UPS、电池、温湿度、烟感、水浸、门禁等状态的实时采集、分析与远程告警，实现从“被动抢修”到“主动预警”的运维模式转变。

高效的集中化管理：

构建统一的云边协同管理平台，对所有20个机柜进行“一张图”式的可视化集中监控、数据统析、配置下发与报表生成，大幅降低运维复杂度和人力成本。

良好的可扩展性：

系统架构和设备选型需预留一定的扩容空间，以应对未来园区发展可能带来的负载增加或功能扩展需求。

3.总体设计方案

3.1设计理念

本方案遵循“分布式供电、集中式管理、智能化运维”的核心设计理念。将大型园区的集中供电风险分散到20个独立的、功能完备的智能供电节点上。每个节点自成体系，单一节点的故障不影响其他节点的正常运行，极大地提升了系统的整体韧性和可用性。同时，通过先进的物联网技术和网络技术，将这些分散的节点编织成一个统一的智能网络，实现宏观层面的集中管控。

3.2系统组成

整个系统由三大部分构成：

现场智能机柜（边缘侧）

：

系统的执行单元，共20套。是UPS供电、环境调控、数据采集和网络接入的物理载体。

传输网络（网络层）：

连接边缘与中心的桥梁。采用工业级二层网管交换机，确保数据传输的实时性、可靠性和抗干扰性。

3.智能运维管理平台（平台层）：

系统的大脑。部署于园区监控中心，进行数据汇聚、分析、展示和决策指挥。

4.解决方案与系统架构

4.1整体系统架构

系统采用典型的“边缘-平台”二层架构。

边缘层：

20个智能机柜作为边缘节点，负责本区域的供电保障和现场数据采集。

平台层：

在园区数据中心或监控中心部署一套UPS智能运维管理系统软件，通过B/S架构为管理人员提供Web访问界面。

网络层

采用千兆单模光纤组建工业以太环网。每个机柜内的工业交换机通过两个光口分别连接至相邻机柜，形成物理环路。当环网任意一点发生光纤中断时，交换机会在50ms内启动自愈协议，恢复网络通信，保证数据传输不中断。

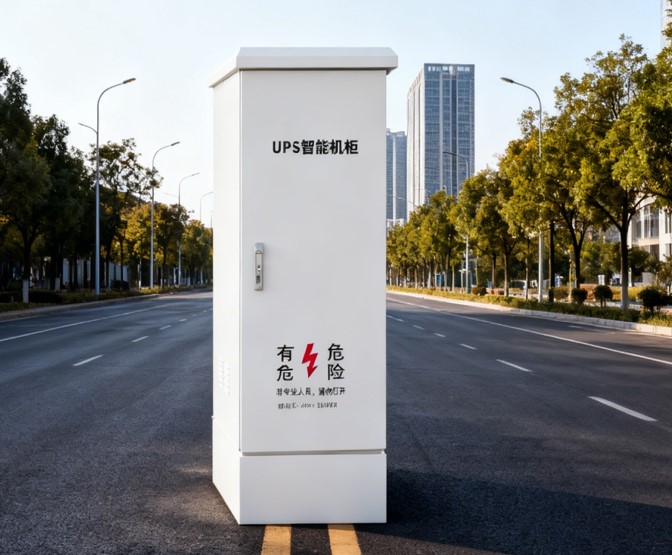

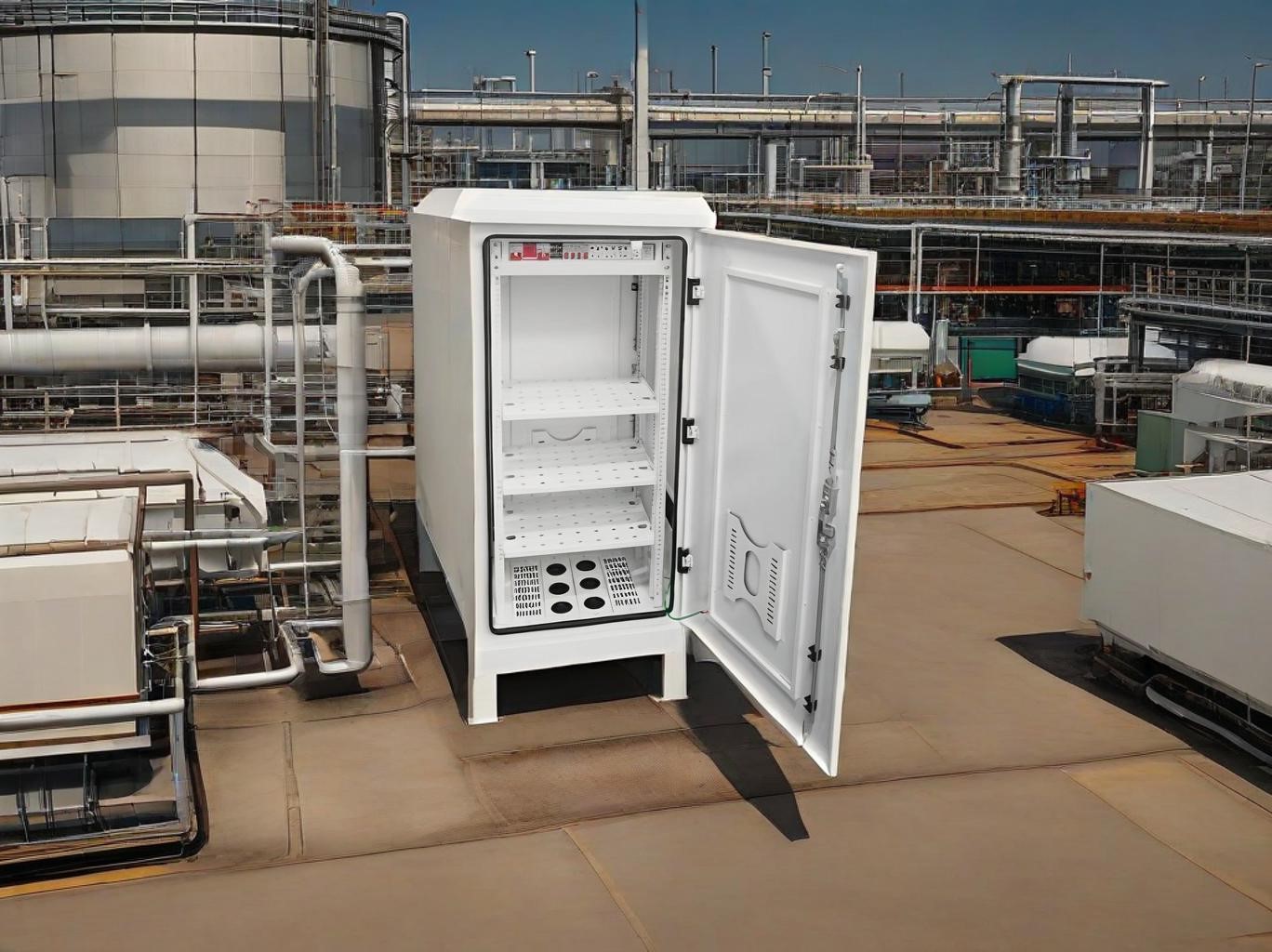

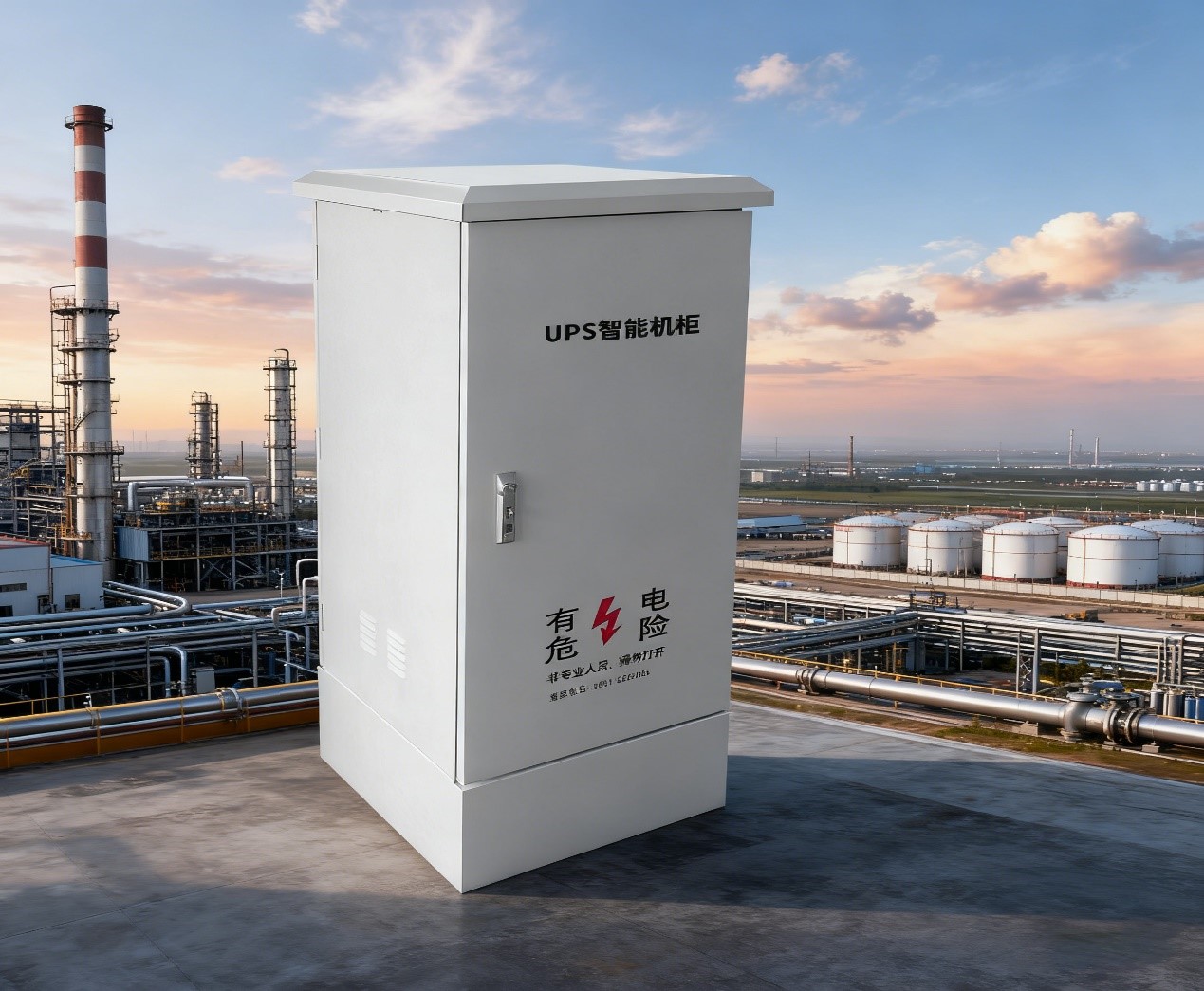

4.2单机柜一体化解决方案

每个智能机柜是一个集成了多种功能的微型模块化数据中心。1.机柜本体子系统：

结构：尺寸1500mm（高）650mm（宽）650mm（深）。采用1.5mm优质冷轧钢板，经过脱脂、磷化、静电喷塑处理，抗腐蚀能力强。

防护：IP55等级，门框配备密封条，确保防尘防水。门板采用三点式锁紧结构，配合机柜锁，物理安全性强。

2.供电子系统：

核心：

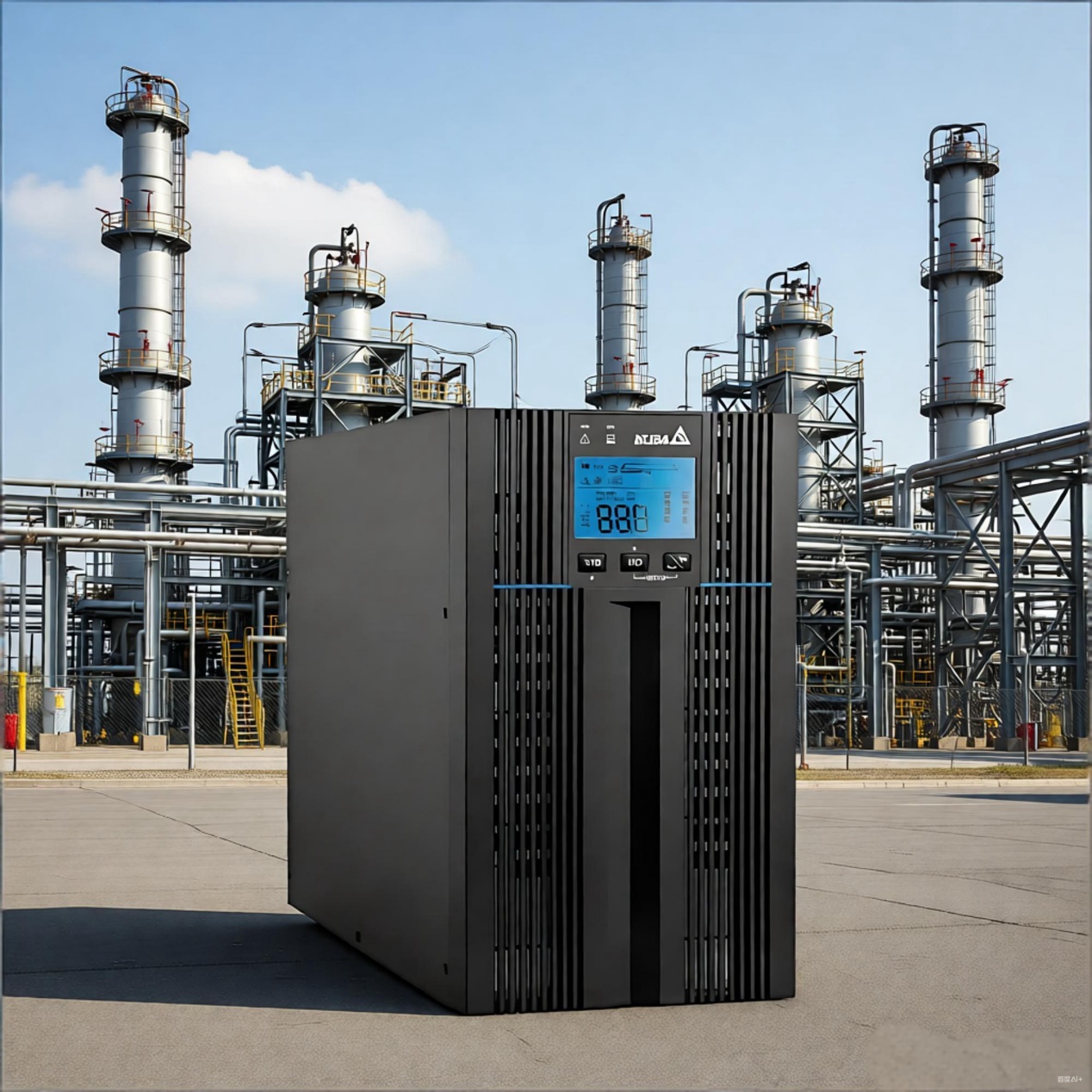

3KVA/2.7KW在线式UPS主机。它始终通过逆变器向负载供电，市电仅作为能量来源。当市电异常时，系统零时间切换至电池供电，确保负载无感知。

储能：

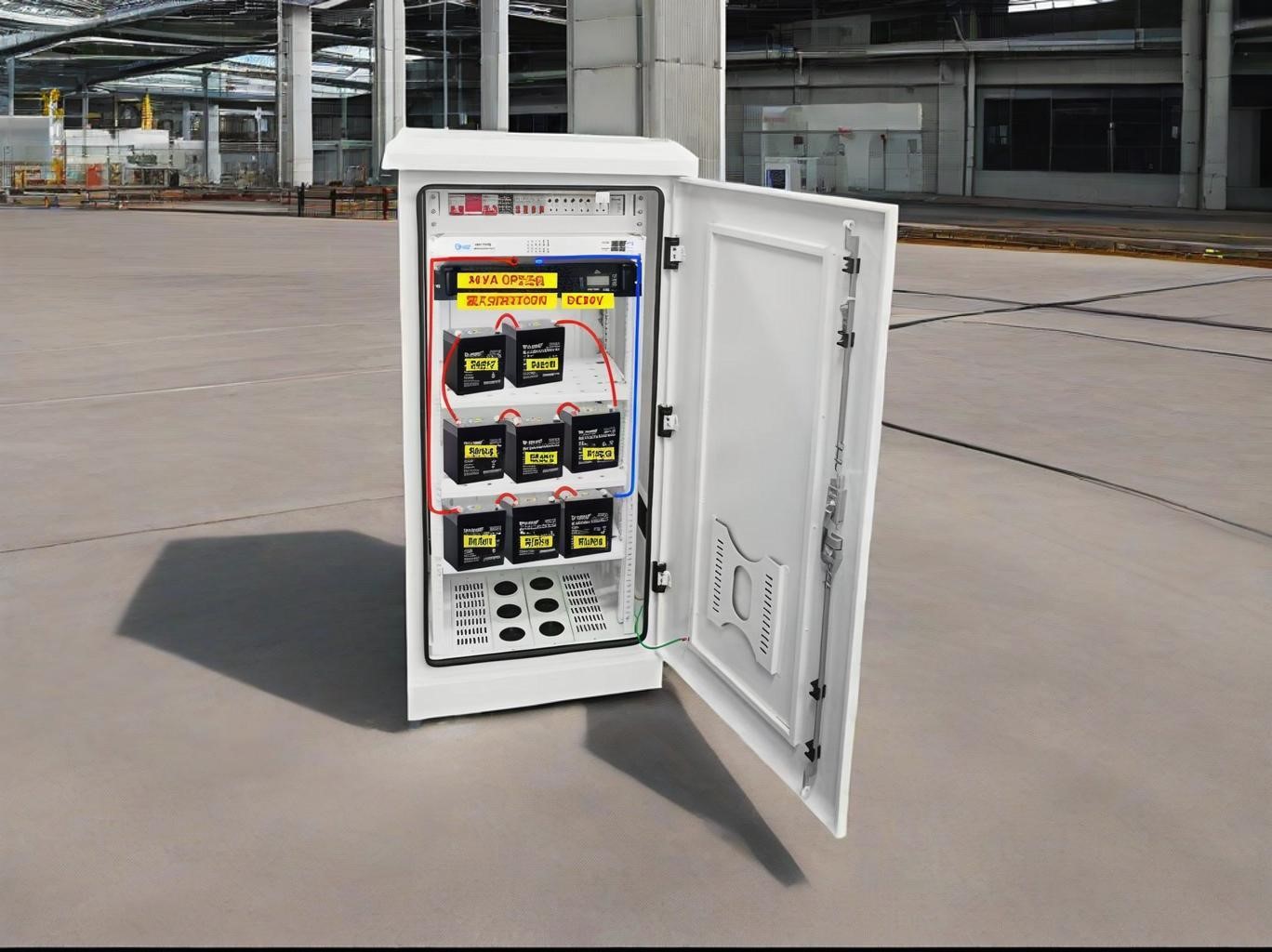

8节12V65AH的密封铅酸蓄电池串联，构成96V直流电源。此配置经过严格计算：在典型负载1.8KW（约8.2A）下，后备时间T=(电池电压V电池安时AH逆变效率η)/负载功率P≈(96V65AH0.9)/1800W≈3.12小时，远超30分钟要求。此设计使电池长期处于“浅充浅放”的健康状态，显著延长其使用寿命至5年以上。

配电：

交流配电单元集成了电源输入、总空开保护、单相防雷器（泄放雷电流）、自动重合闸（应对瞬时过载）和多个分路空开，实现对不同负载的精细化管理和保护。

3.动环监控子系统：

核心：

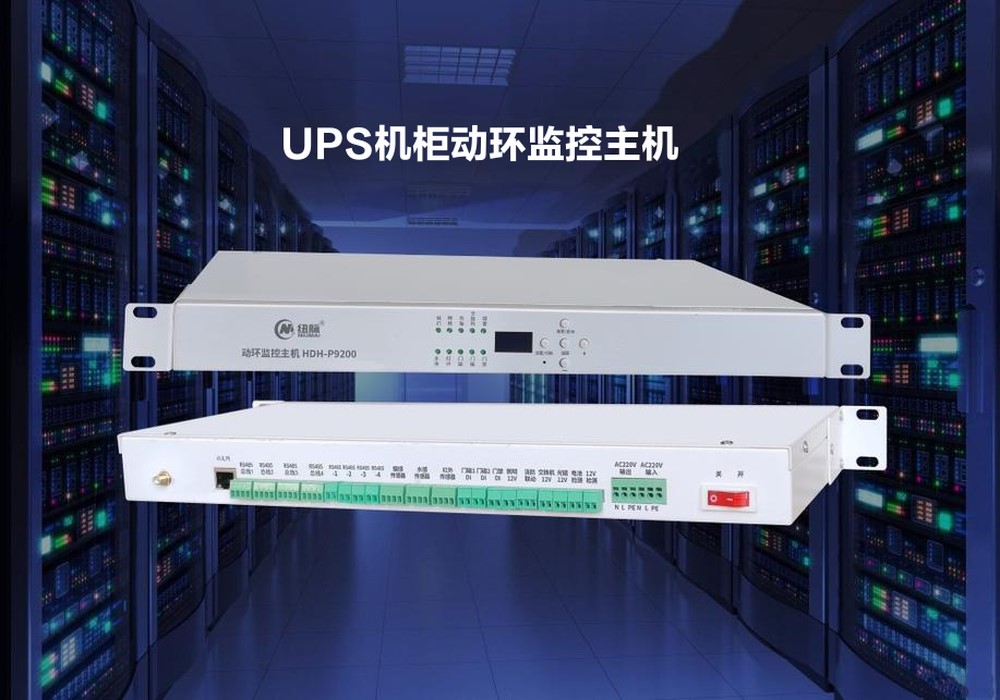

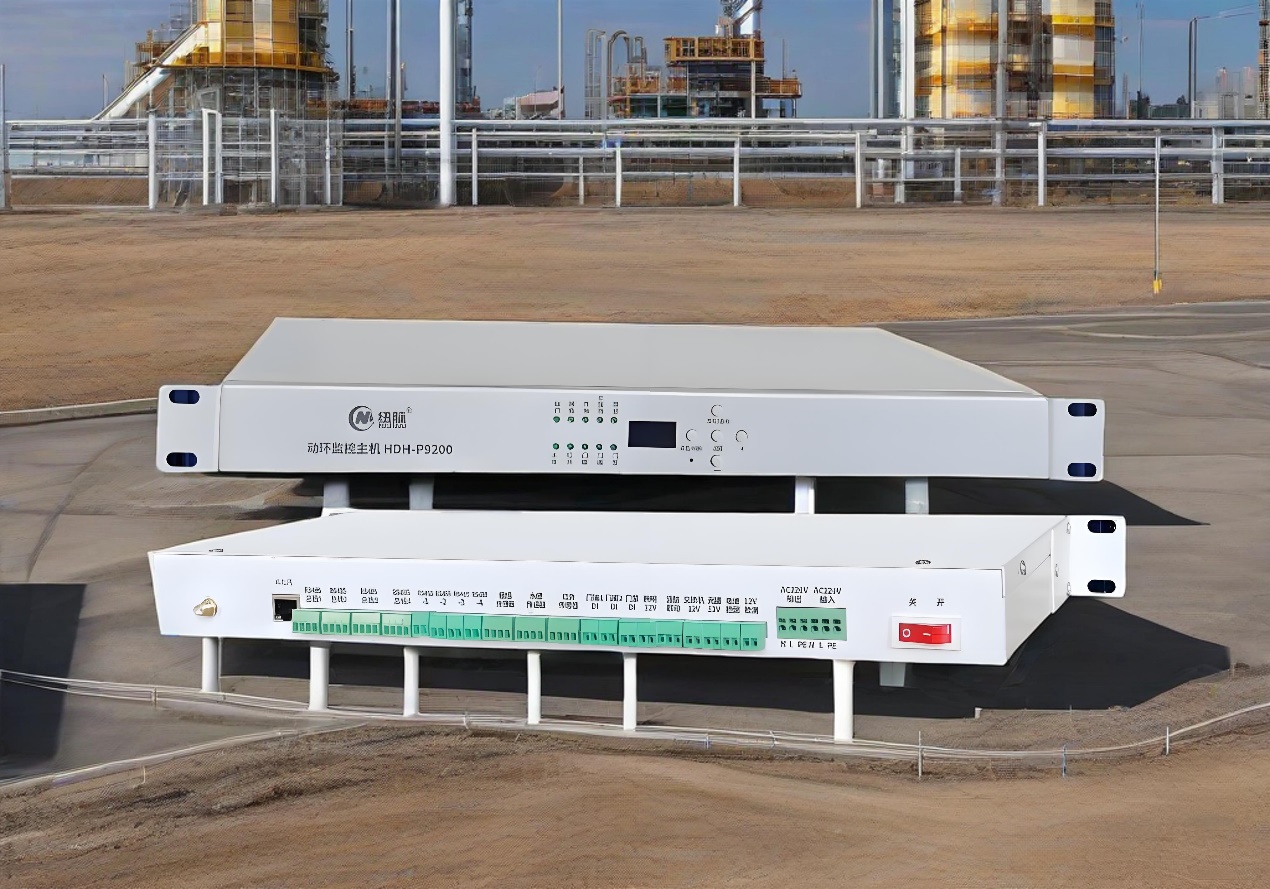

1U动环监控主机，作为机柜的“神经中枢”。它通过RS485总线采集UPS全部运行参数（输入/输出电压/电流、频率、电池电压、负载量、故障代码等）。

传感器网络：

温湿度传感器：实时监测机柜内部环境，数据超阈值（如>40℃或<0℃，湿度>80%）时上报平台告警。

烟雾传感器：早期火灾探测，防患于未然。

水浸探测器：在机柜底部形成一道防水监测线，防止因雨水渗入或管道泄漏造成设备短路。

门磁传感器：

实时监测柜门状态，支持非法开启报警，开门LED亮灯，都会立即上报，实现出入安全管理。

智能控制：

动环主机可通过DO口控制交流风扇的启停（联动温湿度），通过智能交流模块远程控制交流分路输出的通断电，实现对远端设备的远程重启。

4.网络与布线子系统：

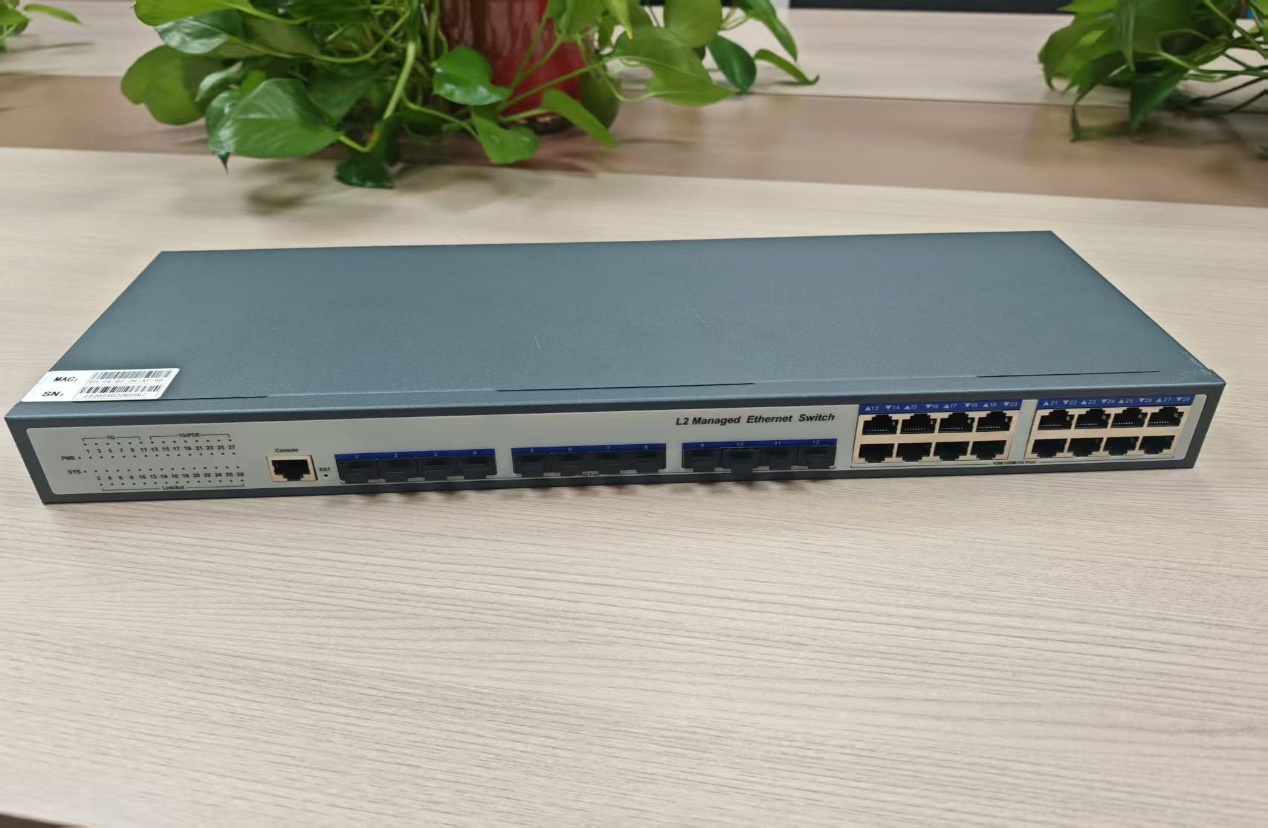

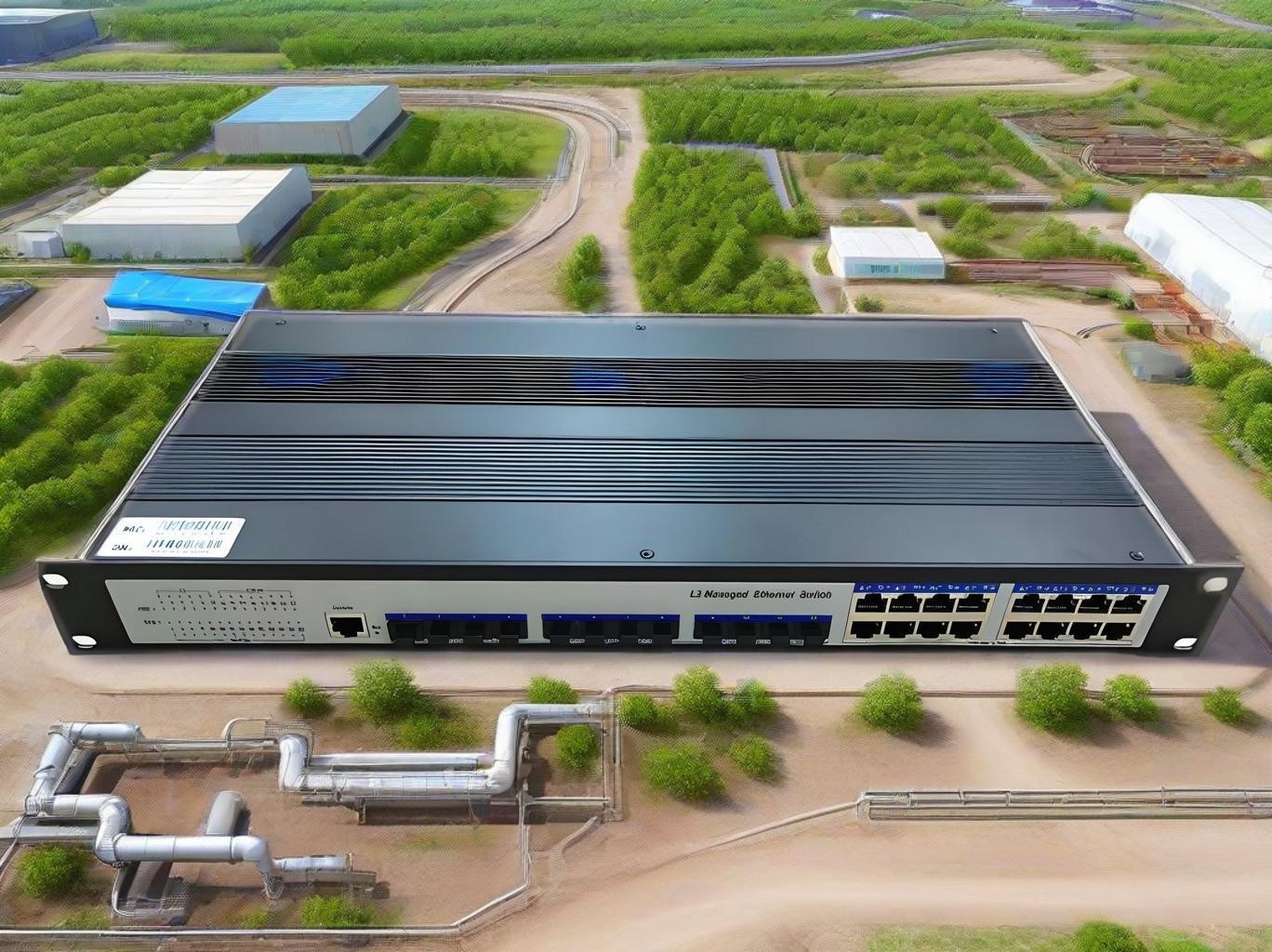

核心：工业级二层网管交换机，具备12个千兆SFP光口和16个千兆电口。其金属外壳、无风扇设计、-40~75℃宽温工作特性，完美契合户外工业环境。

连接：使用单模单纤双向光模块，节省光纤资源。配置ODF配线架，规范光纤熔接与盘储。

理线：配备充足的理线架和挡板，确保机柜内强弱电线缆分离、布放整齐、标识清晰，提升可靠性和维护便利性。

5.关键技术

1.在线式双变换技术：

这是UPS高可靠性的基石。市电经过AC/DC整流、DC/AC逆变两次变换后供给负载，彻底滤除了市电中的浪涌、尖峰、频率漂移等所有干扰，输出纯净正弦波。

2.电池主动管理技术：

通过动环主机实时监测电池组的总电压、充放电电流及预估后备时间。配合UPS的智能充电管理（均浮充自动转换、温度补偿），有效防止电池过充、欠充，延缓电池老化。

3.工业汇聚网管技术：

采用多光口光纤网管交换机、工业级，实现光光口光纤汇聚、网络管理

4.云边协同智能运维技术：

边缘侧（机柜）负责实时数据采集和边缘计算（如简单规则判断、本地告警）；平台侧负责海量数据存储、深度分析（如电池性能衰减趋势预测）、可视化展示和集中策略下发。二者协同，实现了运维的智能化与精准化。

5.模块化集成设计技术：

将UPS、电池、配电、监控、网络等标准模块，在一个定制化的机柜空间内进行一体化、成端化设计。减少了外部线缆连接，提高了系统集成度、可靠性和美观性，实现了工程的快速部署。

6.主要技术参数

6.1 UPS主机

额定容量：3KVA/2.7KW

输入：AC220V±25%，50Hz±5%

输出：AC220V±1%，50Hz±0.5%，正弦波

转换时间：0ms

波形失真度：<3%(线性负载)

过载能力：105%~125%负载，10分钟后转旁路；125%~150%负载，1分钟后转旁路。

通信接口：RS485（标准），SNMP卡

6.2蓄电池组

类型：阀控式密封铅酸蓄电池(VRLA)

额定电压：12VDC

额定容量：65AH(20小时率)

数量：8节

组端电压：96VDC

设计浮充寿命：≥5年@25℃

设计后备时间：>30分钟@最大负载2.7KW

6.3智能机柜

尺寸(高宽深)：1500mm*650mm*650mm

防护等级：IP55

结构：前后门、防雨帽、底座

材质：优质冷轧钢板，厚度≥1.5mm

表面处理：脱脂、磷化、静电喷塑

主要部件：内置电池、UPS主机安装托架，标准19“机架

6.4动环监控系统

监控内容：UPS全参数、电池电压/电流，市电状态、市电电压、电流、漏电参数，机柜内温湿度、烟雾、水浸、门禁状态，照明灯、告警灯。

设备接口：1个百兆网口、4个RS485、4路DC12V传感器供电，4个DI、4个DC12V控制，1个USB调试串口

供电方式: AC220V供电，内置DC12V5A电源

告警方式：平台弹窗、声光、短信（选配）、邮件（选配）。

通信协议：MQTT/TCP/IP

本地存储：支持告警和操作日志本地缓存。

6.5工业网络

交换机：12千兆SFP+16千兆RJ45

工业级二层网关

工作温度：-40℃~+75℃

电源：DC12V(兼容UPS后备电源)

7. UPS智能机柜清单

8.实施与运维策略

实施计划：

1.勘察设计阶段：现场勘测20个机柜预置位，确定网络光纤路由、市电接入点，完成最终施工图纸设计。

2.采购与生产阶段：依据清单采购设备，机柜可进行预集成、预布线，缩短现场安装时间。

3.部署安装阶段：分区域同步施工，完成机柜基础固定、市电接入、内部设备安装、电池连接、网络光纤熔接与测试。

4.系统联调阶段：逐台加电测试，配置网络VLAN与环网协议，将机柜数据接入管理平台，进行全功能测试与模拟演练。

5.验收培训阶段：组织甲方验收，并对园区运维团队进行系统操作、日常维护和故障处理的全面培训。

运维策略：

1.预防性维护：制定季度、年度维护计划，内容包括：检查接线端子紧固度、清洁防尘网、测量电池浮充电压与内阻、进行模拟断电测试以检验系统切换功能。

2.预测性维护：依托管理平台的数据分析功能，重点关注电池性能趋势。当系统分析出某组电池容量衰减至临界值时，提前生成更换工单，避免突发故障。

3.智能化派单：平台接收到告警后，可根据告警级别和位置，自动生成维修工单并派发给相应的运维人员，移动APP端可接收工单和查看历史数据，提升维修效率。

4.备品备件管理：建立关键备件库（如电池、风扇、光模块），确保故障发生时能快速更换，缩短系统恢复时间。

9.结论

本方案为10万平方公里大型化工园区量身定制了一套技术先进、架构合理、安全可靠的分布式UPS智能机柜供电系统。通过将高可靠的在线式UPS、长效储能电池、全面的动环监控与工业网络进行深度一体化集成，不仅完美解决了关键弱电设备在市电中断后的30分钟续航问题，更通过智能化的运维管理手段，实现了对园区电力基础设施的透明化、精细化和主动式管理。该系统的建成，将极大提升化工园区的整体安全防护水平和运营韧性，是建设“智慧化工园区”不可或缺的重要基础设施。
