聚焦边缘智能：纽脉发布桥隧健康监测系统，重塑结构安全防线
聚焦边缘智能：纽脉发布桥隧健康监测系统，重塑结构安全防线
【摘要】针对桥隧监测中数据易丢失、供电不稳定、联动迟滞等痛点，本文介绍纽脉桥隧健康监测系统。系统以边缘汇聚网关为核心，通过“三电协同”保障供电，利用“事件锁定与断网续传”确保数据完整，结合“DO硬线+LoRa无线”实现毫秒级联动，打造高可靠的基础设施物联网方案。
【关键词】桥隧健康监测；边缘计算网关；多源传感接入；信号采集模块；事件数据锁定；断网续传；三电协同管理；LoRa无线联动；多协议转换；结构安全预警
在交通大动脉中，桥梁与隧道是极其关键的咽喉节点。随着服役年限的增长、极端天气的频发以及车流载荷的日益加重，结构疲劳、微小形变乃至裂缝等隐患往往在不经意间累积。近年来，多起基础设施安全事故敲响了警钟。
如何在恶劣的野外与隧道环境中，保证监测系统“不断电、不断网、不丢数据”？面对传统结构健康监测（SHM）系统频频“掉链子”的困局，纽脉（Niumai）正式推出“桥隧健康监测系统”。
纽脉摒弃了行业内“堆砌硬件、臃肿拼凑”的传统思路，聚焦边缘智能与系统级集成，打造了一套极简、高可靠、强响应的物联网监测方案。
行业困局：传统监测系统的三大“水土不服”
过去十几年，结构健康监测技术在各大工程中广泛应用。然而，许多系统在实际落地后却未能发挥预期效用，核心原因在于三个痛点：
1.数据传输的不闭环：桥隧现场往往处于深山峡谷或长隧道深处，通信网络极不稳定。一旦遇到网络中断，数据便直接丢失。更致命的是，在遭遇地震、重载冲击等极端事件时，若现场供电中断或网络瘫痪，结构剧烈响应的原始波形数据无法保留，事后分析便成了无米之炊。
2.供电保障的脆弱性：野外监测机柜通常依赖市电，但偏远地区市电稳定性极差。虽然部分方案引入了太阳能，但充放电管理粗放，无法实现真正的“多源协同”，导致系统在极端天气下极易瘫痪。
3.告警联动的迟滞性：许多系统采用“纯云端”架构。传感数据上传至云端，云端分析后再下发告警指令。这个链路极其漫长，一旦网络拥堵，现场声光报警器和摄像头就会变成“瞎子”和“聋子”。

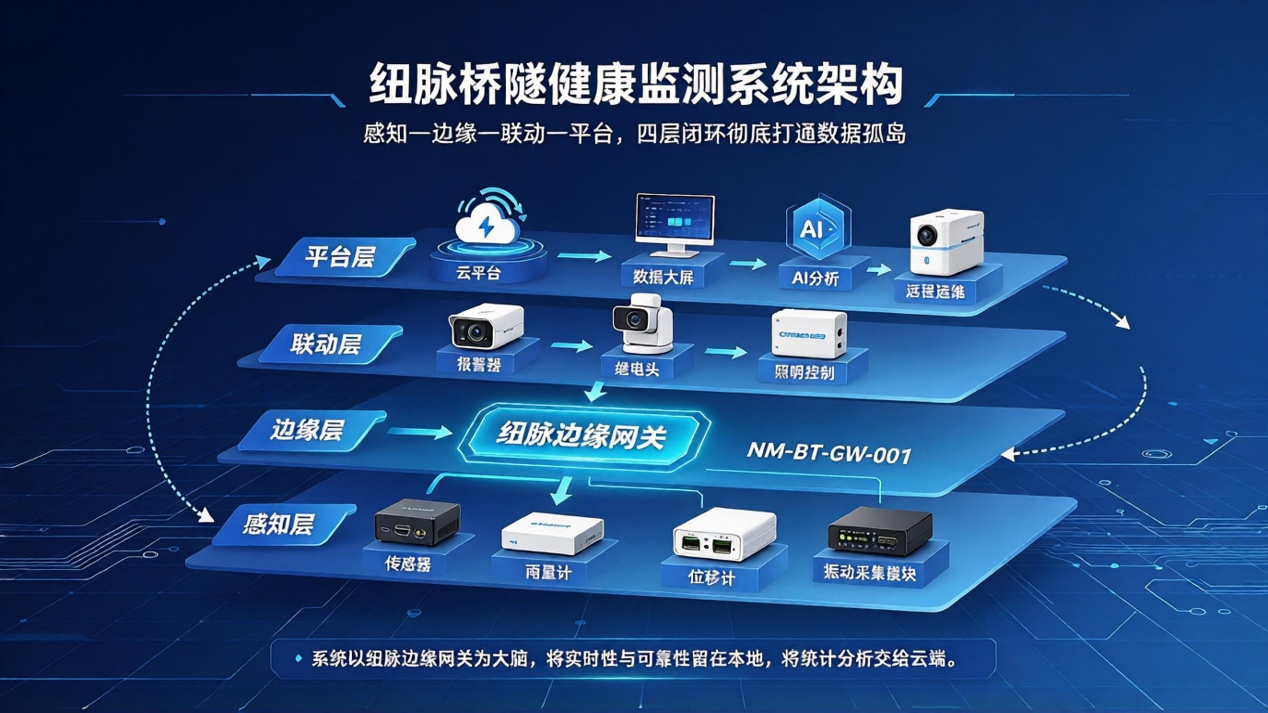

二、架构重塑：从“多源传感”到“极速联动”的四层闭环
为解决上述痛点，纽脉桥隧健康监测系统采用“感知—边缘—联动—平台”四层架构。纽脉聚焦于打造系统的“神经中枢”，通过开放的接口生态，实现对前端各类感知设备的完美兼容与统一调度。
感知层：
兼容适配各类三轴加速度计、电阻应变计、光纤光栅传感器及测振仪，全面覆盖结构振动、应变、倾斜等核心物理量的获取。
边缘层：
以纽脉自研的边缘汇聚网关为核心，完成多协议汇聚、本地存储与边缘计算。
联动层：
本地硬线直驱声光报警，远端LoRa无线触发摄像头抓拍，实现复合告警。
平台层：
标准协议对接云端或本地监控中心，提供数据可视化与决策分析。
这套架构的核心逻辑是：把最需要“实时性”和“可靠性”的工作留在边缘侧，把“统计与分析”的工作交给云端。
三、核心产品矩阵：从传感接入到边缘控制
针对桥隧现场的极端物理环境，纽脉设计了专属的边缘硬件矩阵：
1.NM-BT-SEN-001多类型信号采集模块
解决“多源传感”接入难题。桥隧监测涉及多种物理量，传感器输出信号五花八门。该模块提供4路可配置通道，既能处理振弦式传感器的频率信号（电阻应变计），也能采集模拟量信号（如4V/g输出的加速度计），统一转换为数字RS485信号上传给网关，极大降低了现场布线与配置的复杂度。

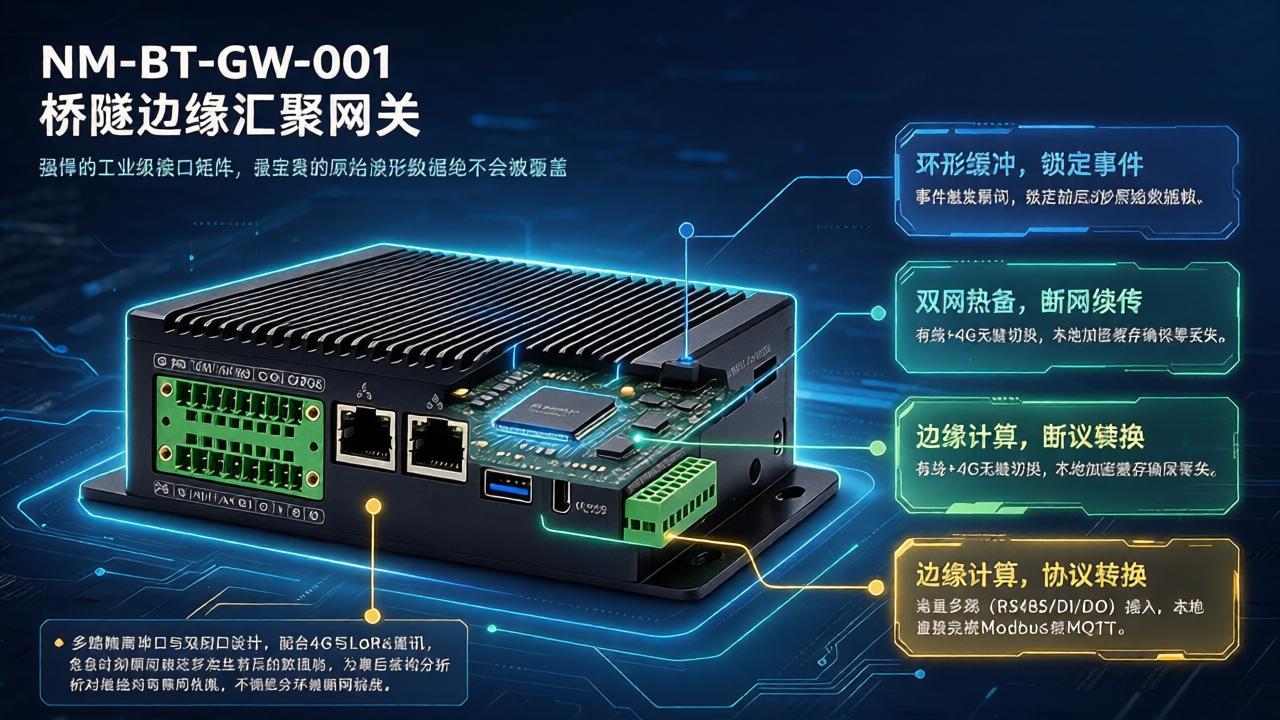

2.NM-BT-GW-001桥隧边缘汇聚网关
整个系统的数据枢纽与本地大脑。该网关提供了强悍的工业级接口矩阵，支持多路隔离RS485、DI/DO接口及双百兆网口，并集成4G与LoRa通讯能力。
其最具颠覆性的功能是“事件前后5秒数据锁定”。网关在运行中持续维护数据环形缓冲区，一旦采集到的数值超阈值，网关会瞬间锁定触发时刻前5秒和后5秒的原始数据帧，并写入独立的非易失安全存储区。最宝贵的结构动态响应原始波形绝不会被日常滚动数据覆盖。此外，网关支持有线与4G双网热备，断网时数据本地加密缓存，确保数据零丢失。

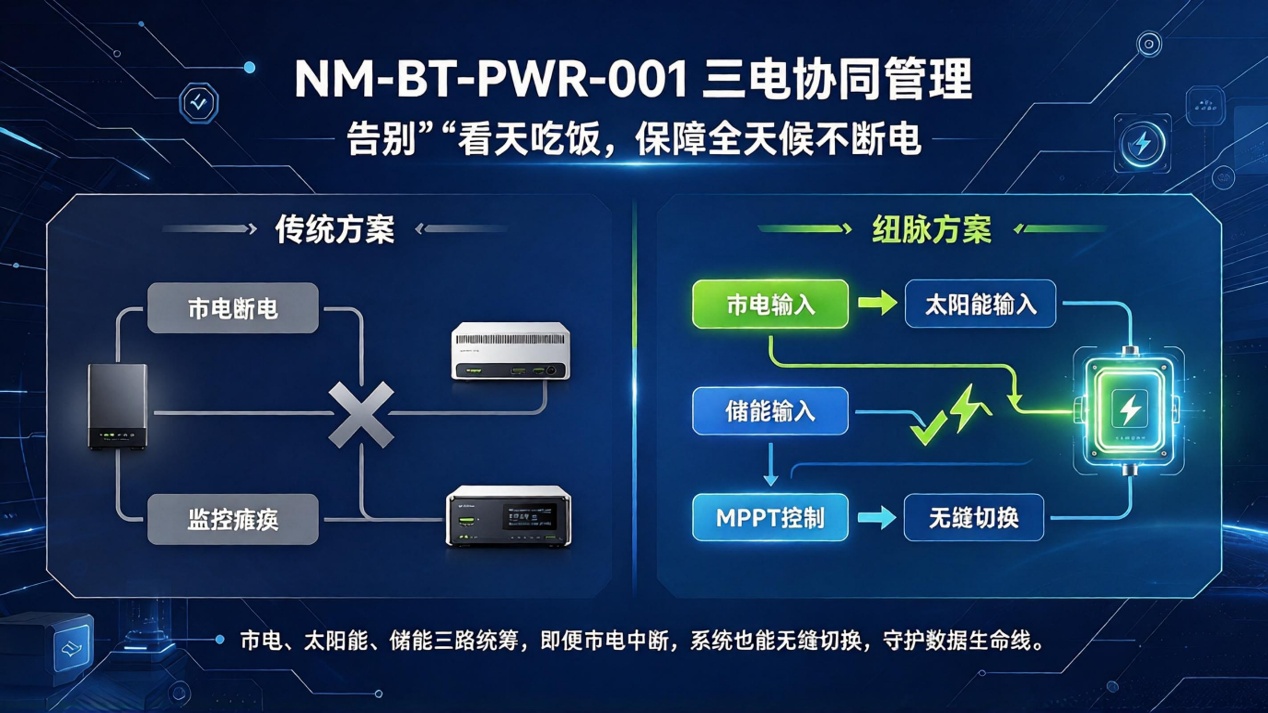

3.NM-BT-PWR-001三电管理模块
彻底告别“看天吃饭”。该模块支持市电、太阳能、储能三路输入统筹，搭载MPPT（最大功率点跟踪）技术。市电中断时，系统无缝切换至太阳能或电池供电，持续输出稳定的DC12V/24V电源，保障传感与采集系统全天候在线。

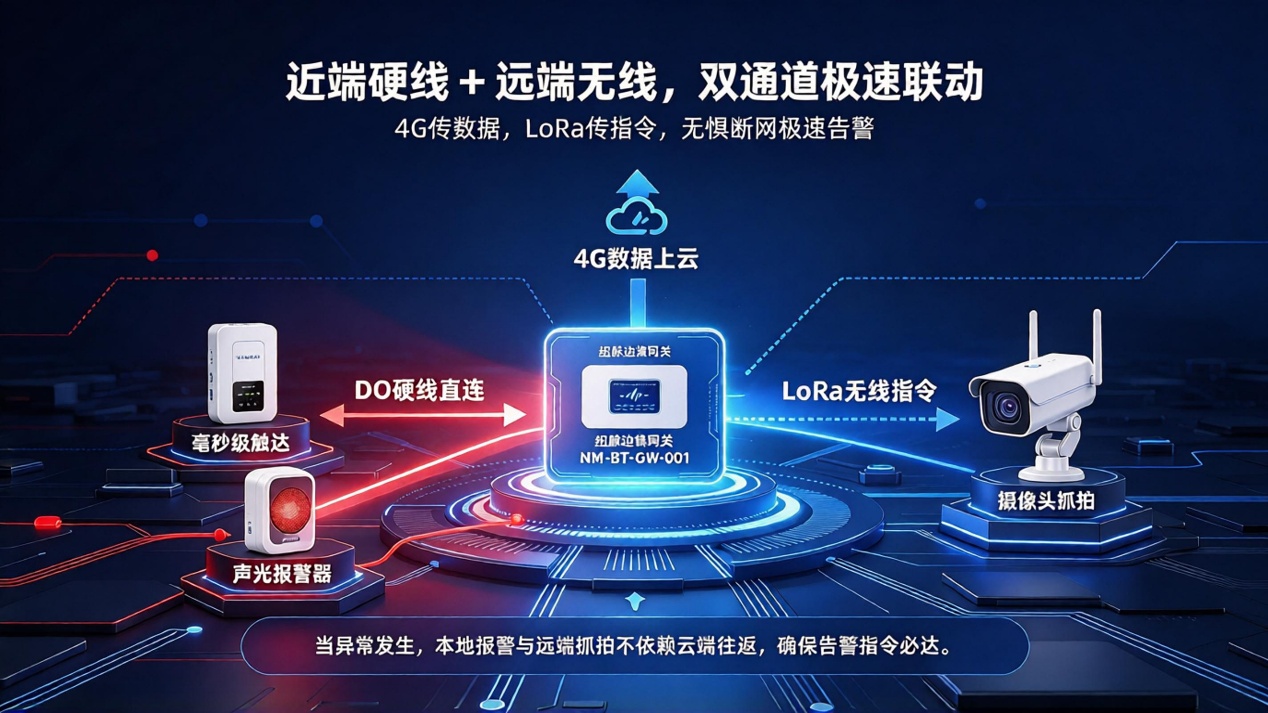

四、毫秒级响应：双通道极速联动机制
发现异常只是第一步，及时预警才是关键。纽脉系统内置了双通道联动机制：
近端硬线直连：
当数据超限，网关直接输出DO信号驱动现场声光报警器，毫秒级触达。
远端LoRa无线联动：
针对布线困难的远端摄像头，网关内置LoRa下发指令，远端继电器瞬间闭合，触发抓拍录像。
4G网用于数据上云，LoRa网用于控制下发，两网物理隔离，互不干扰。即便在极端断网环境下，告警依然稳如泰山。
关于纽脉
广东纽脉电器有限公司聚焦工业物联网与边缘智能，提供边缘网关、信号采集模块、故障诊断控制器等核心产品。公司以“双网三电三平台”高可靠架构为底座，致力于为基础设施监测、智慧交通等行业提供极简、高效、安全的物联网解决方案。
