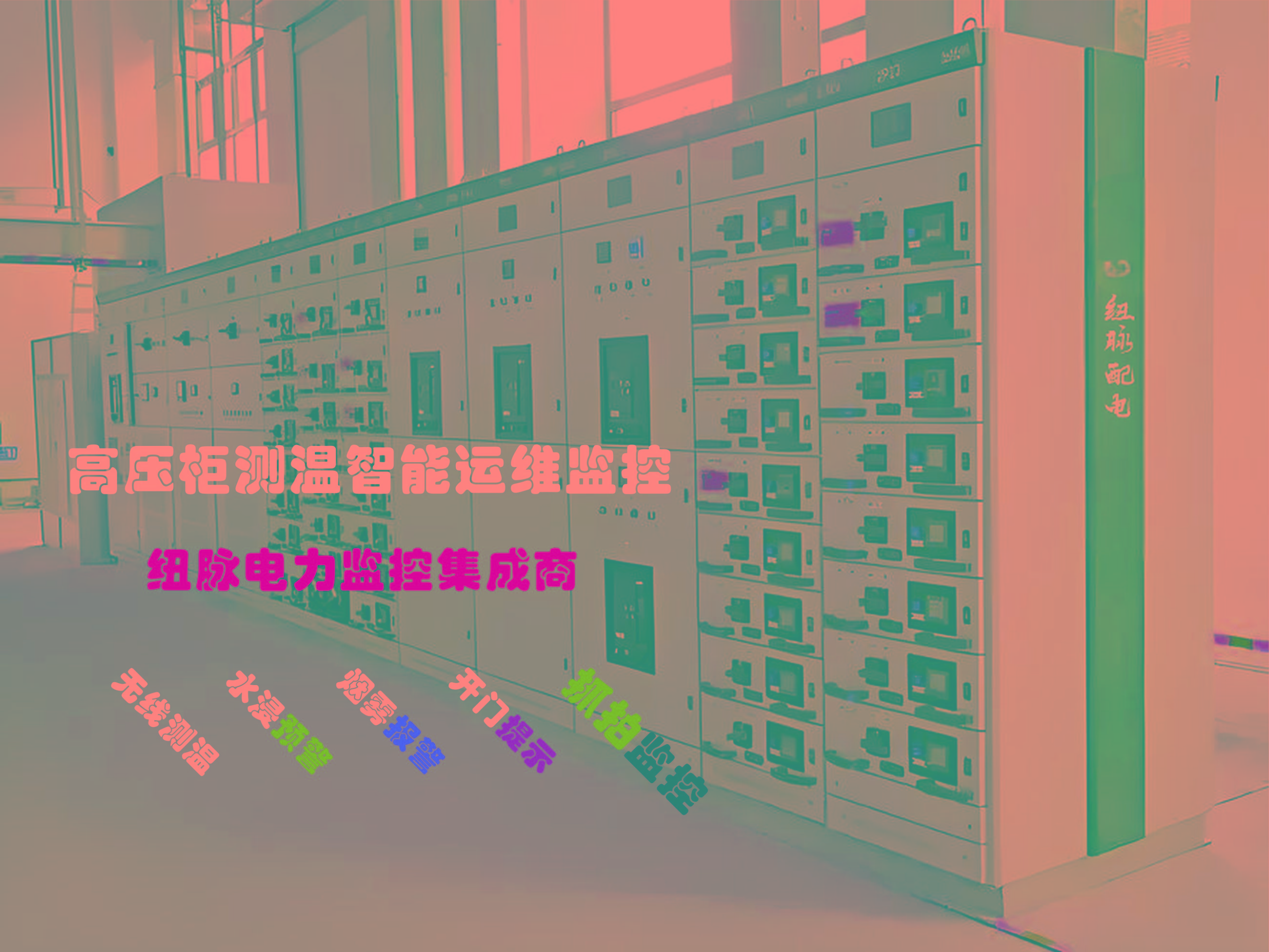

配电房高压配电柜无线测温水浸物联网关智能化监测系统
高压柜无源无线测温物联网关智能监控系统
摘要：

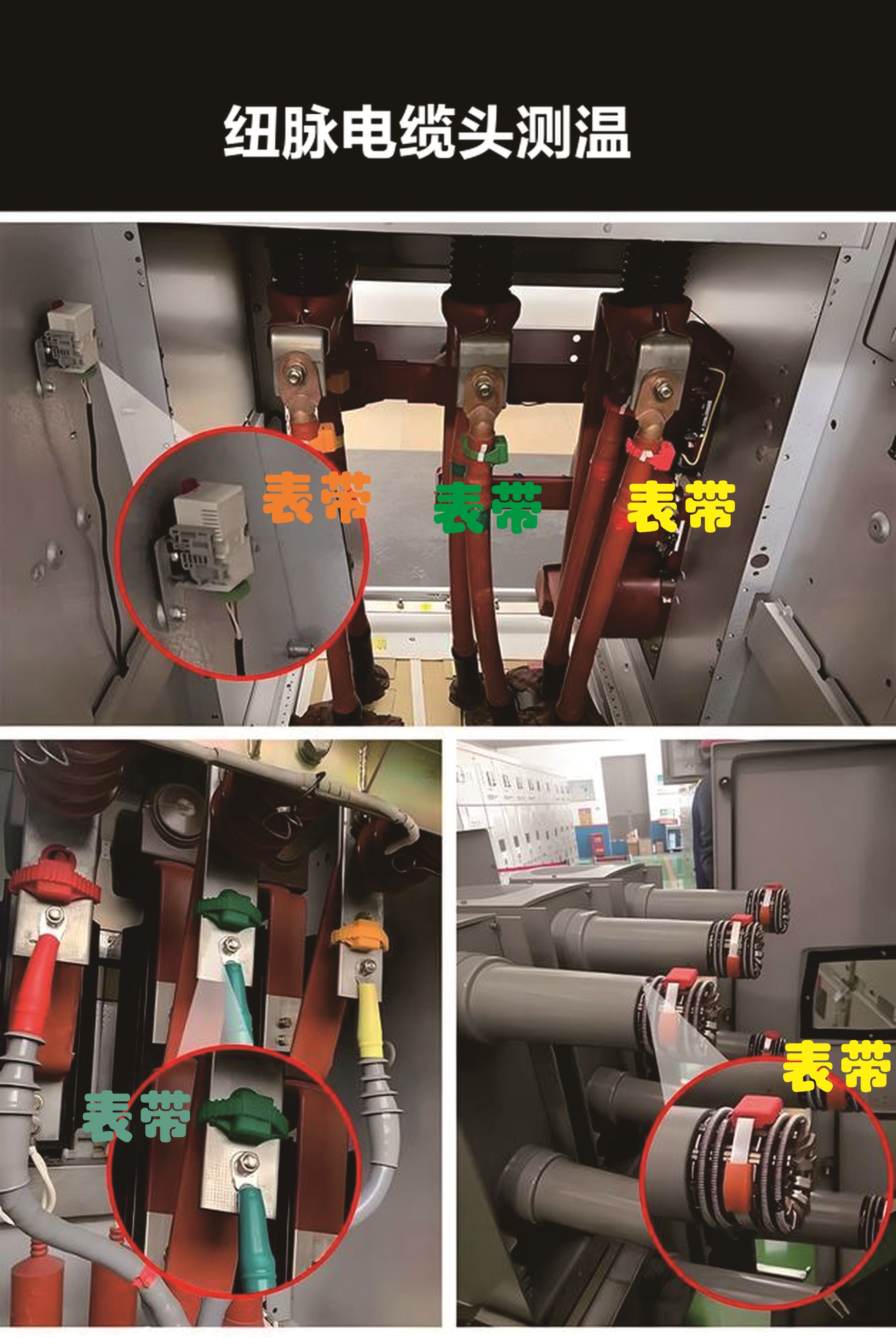

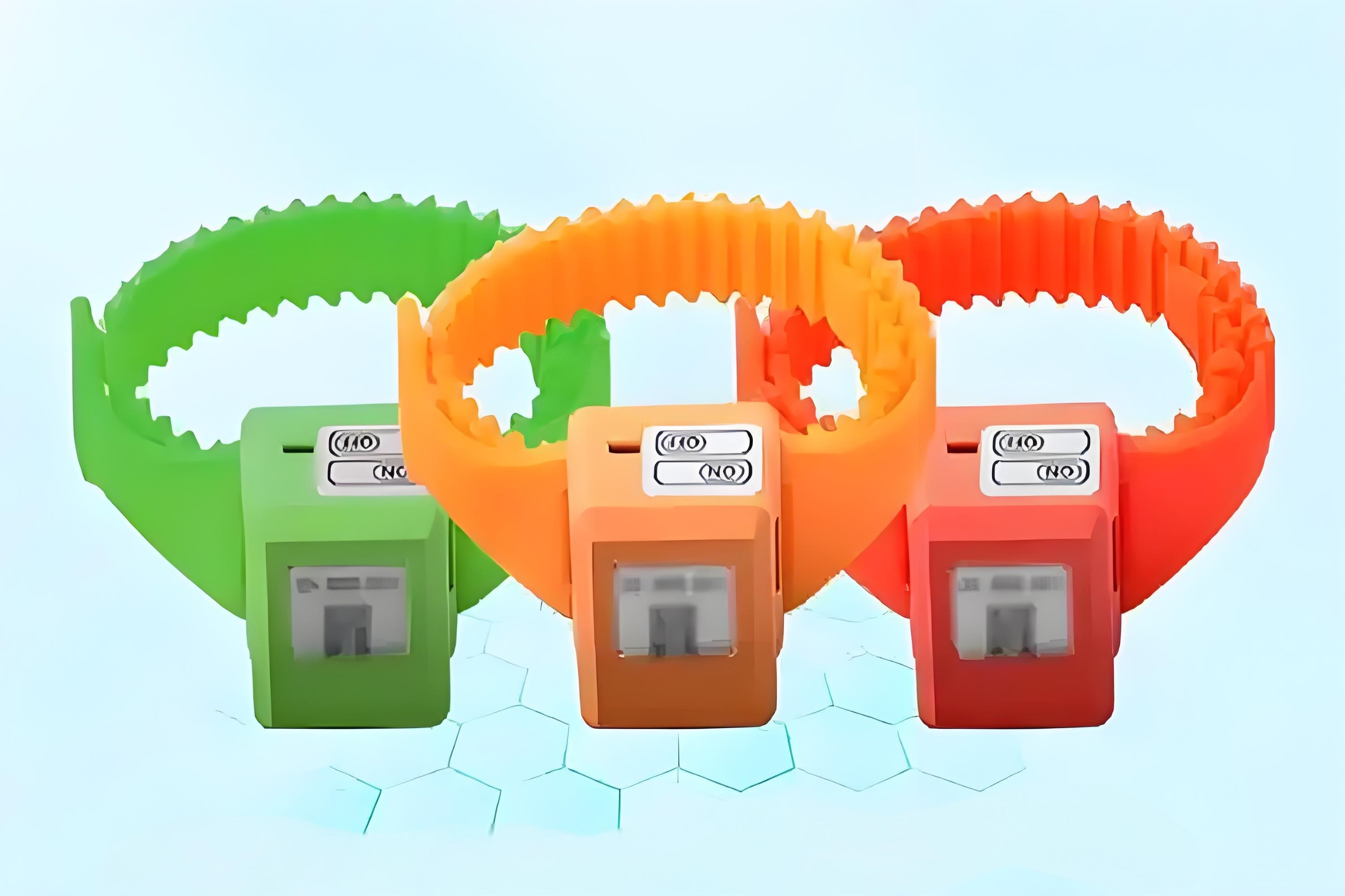

本方案为1个配电房25个配电柜部署无源无线测温系统，每柜安装10个表带式传感器（共250点），实时监测电缆堵头及铜排温度。集成水浸探测与智能抓拍摄像机，通过物联网关汇聚数据，经4G网络上传云平台。支持手机小程序远程查看实时温升、告警信息及现场图像，实现配电设备状态智能监控与预警，提升安全运维效率。
一、系统总体架构
本方案构建基于工业物联网的三层监控体系：
1.感知层：每柜部署10个无源无线测温传感器（250点全覆盖关键接点）、1台200万POE摄像机、1套水浸探头、2路DI（箱门开关+烟雾探测器）、2路DO设备（声光报警器+语音播报器）
2.传输层：25台定制化物联网关（双POE网口）实现柜内设备组网，通过工业级POE交换机汇聚，经4G/光纤上传云端
3.应用层：云端分析平台+手机小程序，支持实时数据监测、视频调阅及联动控制
二、关键设备深化设计

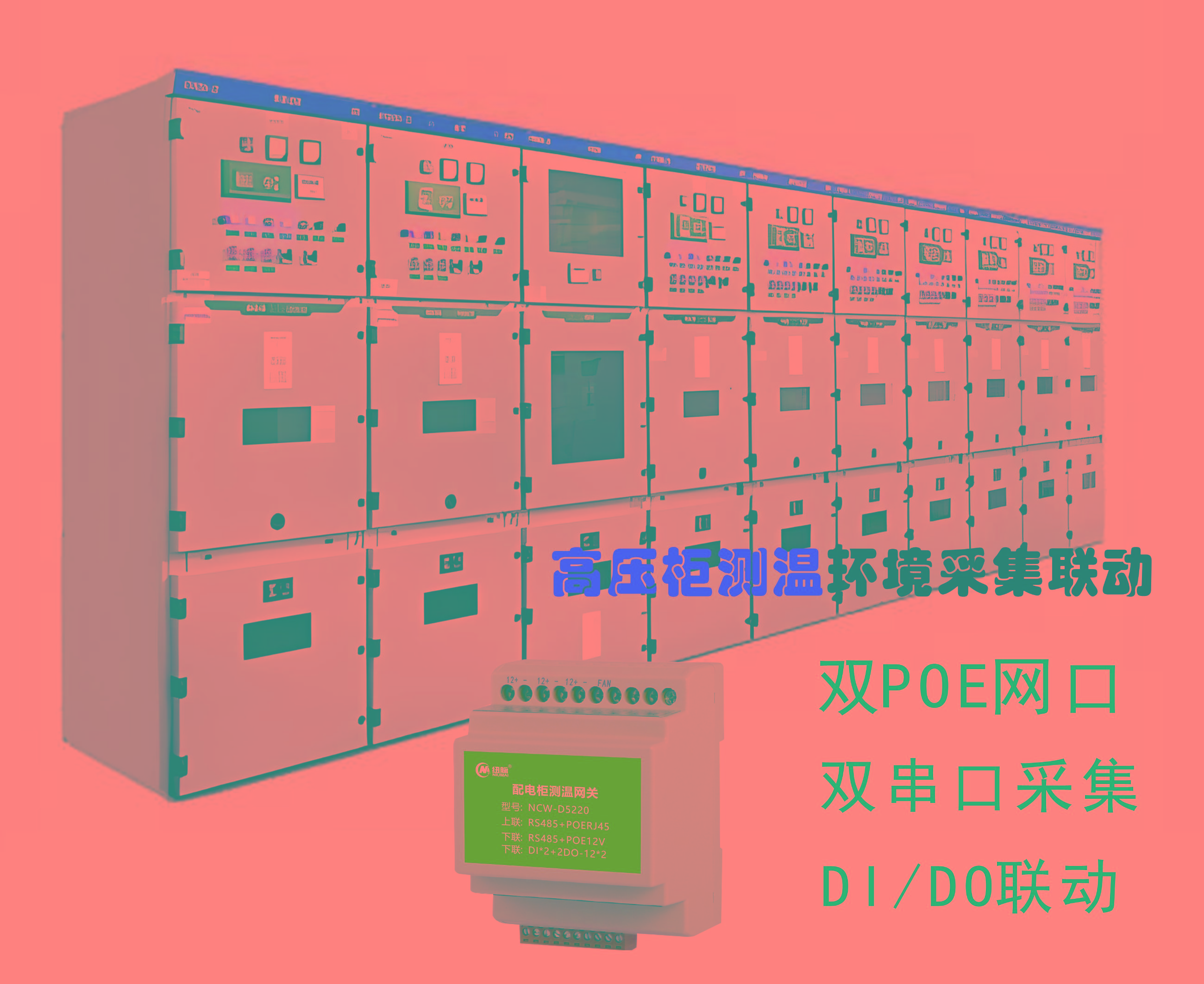

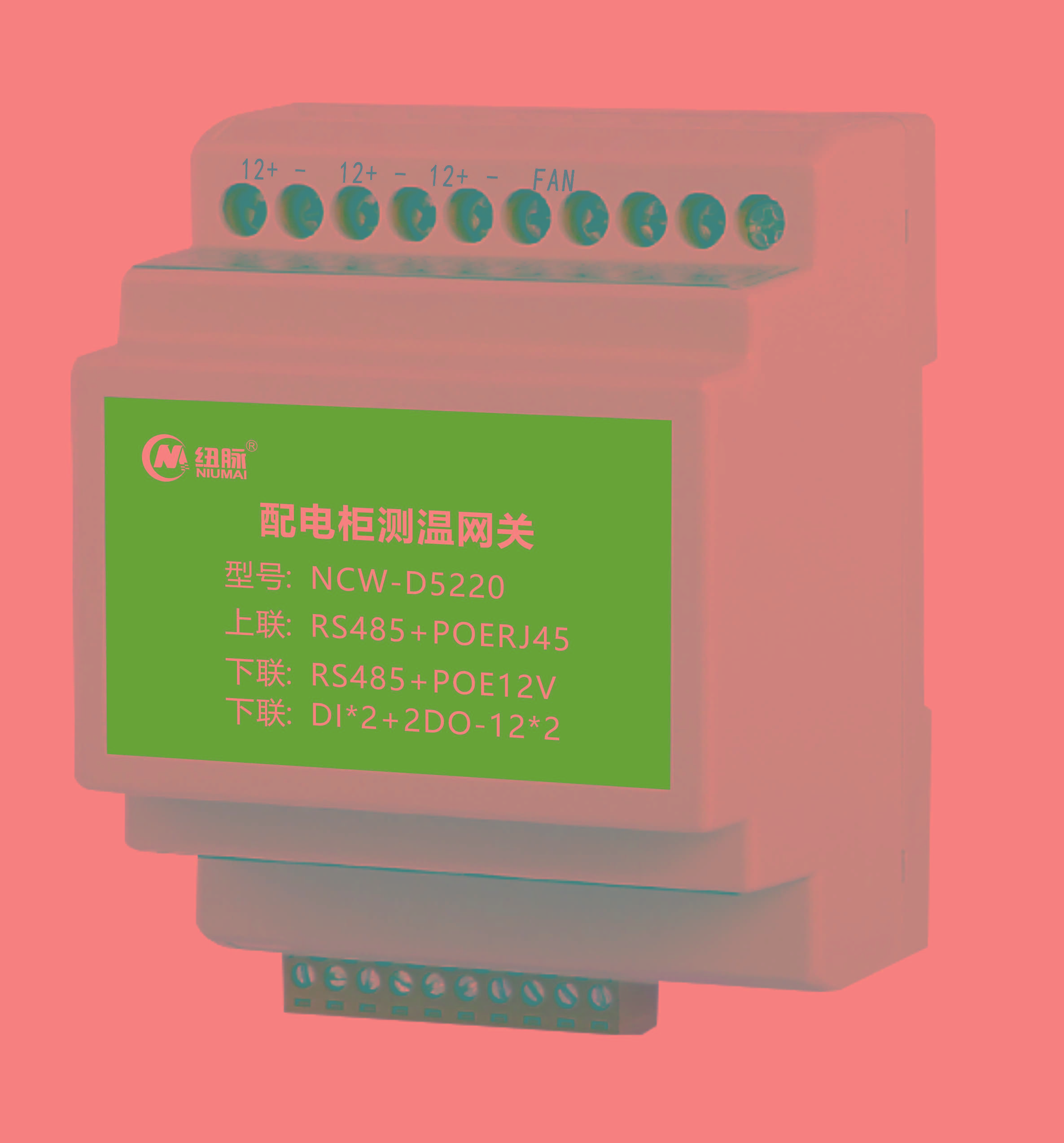

1.智能物联网关（柜级核心）
双POE网口设计：
POE1：上联至动环机柜交换机（100Mbps）
POE2：下联本柜摄像机（独立供电+数据传输）
多功能接口扩展：
2×DI通道：
DI1接入高压柜门磁开关（开闭状态实时上报）
DI2接入烟雾探测器（消防联动告警）
2×DO通道：
DO1驱动10V蜂鸣报警器（超温/烟雾时触发）
DO2控制语音播报器（定向播报安全提示）
RS485接口：
接入水浸传感器（支持ModbusRTU协议）
边缘计算能力：内置温度突变算法（>5℃/min即时告警），本地存储72小时数据

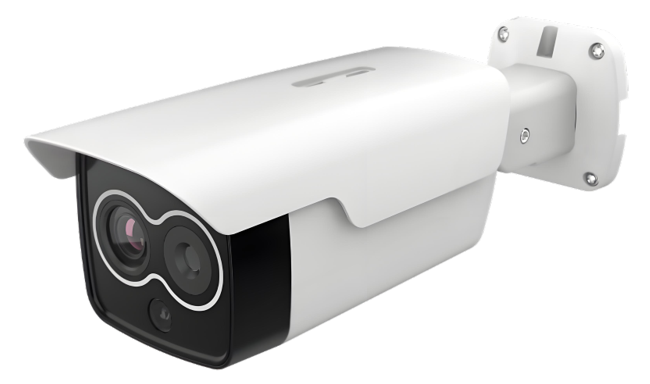

2.高清视频监控系统
摄像机规格：
200万像素星光级传感器，0.05Lux低照度成像
H.265编码，标配6mm定焦镜头（覆盖柜前3m范围）
内置AI芯片：支持人员入侵检测、安全帽识别
功能实现：
常态定时抓拍（每30分钟/帧）
联动触发机制：温度越限、门禁开启、DI告警时自动录像
手机小程序直连实时视频（RTSP流媒体传输）
3.感知终端组网
设备类型 | 技术参数 | 接入方式 |
无线测温传感器 | CT取电，-50~150℃量程，±1℃精度 | LoRa无线(470MHz) |
水浸传感器 | 电极式检测，响应时间<2s | RS485有线 |
箱门开关 | 磁簧管型，10万次寿命 | DI干接点 |
烟雾探测器 | 光电式，报警浓度0.65dB/m | DI无源触点 |
三、网络架构优化
供电保障：
选用IEEE802.3at标准POE++交换机（单端口30W输出）
网关+摄像机最大功耗≤15W/柜，余量100%冗余
传输优化：
视频流与传感数据分离传输：
摄像机视频：网关POE2→云端（独立带宽）
温湿度数据：网关POE1→边缘计算→云端（低带宽）
无线通信保障
测温传感器采用频分+时分双复用机制：
10传感器/柜分3组（4个/组），按200ms时隙轮询上报
相邻柜体使用不同频点（470MHz/475MHz/480MHz）
通信可靠性：金属环境穿透测试>99.5%（10m半径）
四、智能联动机制
多级告警策略
事件类型 | 响应动作 | 执行设备 |
温度>90℃ | DO1启动蜂鸣器，小程序推送红色告警 | 网关+云端 |
水浸持续>30s | 关闭本柜电源（需联断路器），启动语音播报 | DO2+PLC联动 |
非法开门 | 摄像机实时录像，平台弹窗提示 | DI1+视频联动 |
烟雾报警 | 全配电房声光报警，自动上报消防平台 | DO1+DO2+4G短信 |
视频智能应用
远程巡检：小程序点击柜位号直接调取实时视频
事件追溯：告警事件自动关联前后3分钟视频片段
电子围栏：摄像机AI识别未授权人员，触发DO报警
五、云端平台功能
数据中枢系统
温度分析引擎：
动态基线建模（自动学习正常温升曲线）
同类柜体横向对比分析（偏差>10%即预警）
设备健康画像：
接点温度趋势+开关动作频次→寿命预测
生成月度绝缘性能评估报告
移动端交互

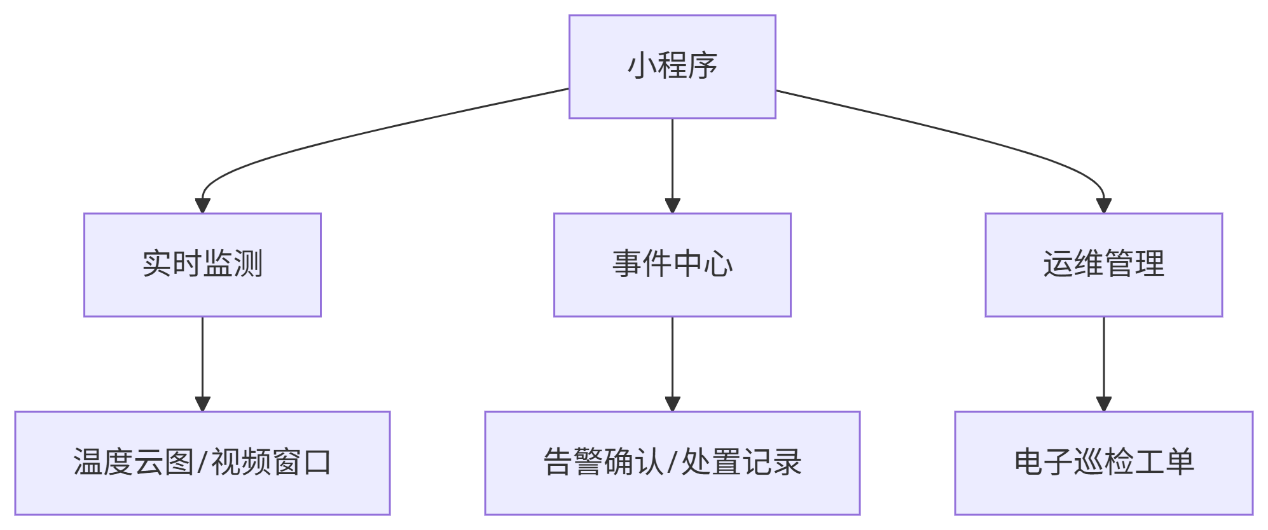

小程序>实时监测>温度云图/视频窗口
小程序>事件中心>告警确认/处置记录
小程序>运维管理>电子巡检工单
核心功能：
温度梯度云图（红外热成像模拟显示）
一键生成巡检报告（自动整合温度/视频/门禁数据）
设备二维码标识（扫码查看全生命周期数据）
六、安全可靠性设计
电气隔离：所有DI/DO采用光耦隔离（耐压2500VAC）
断网续传：网关本地存储72小时数据，网络恢复后自动补传
电源冗余：动环机柜配置UPS（2小时后备）+双路市电输入
电磁兼容：设备通过GB/T17626电磁抗扰度四级认证
方案优势总结：
通过POE供电重构降低40%布线成本，双网口网关实现“传感+视频”融合管理，AI驱动的事件联动机制将故障响应时间缩短至5秒级，移动端深度整合实现无人值守智能运维。
