城市照明自动化监控管理系统解决方案产品介绍

城市照明自动化监控管理系统解决方案产品介绍

广东纽脉城市照明事业部

随着城市化进程加快与智慧城市理念深入，城市照明系统作为城市基础设施的重要组成部分，其智能化、自动化管理水平直接关系到公共安全、能源节约和运维效率。为满足现代城市照明系统对高效运维、安全用电、远程监控与智能诊断的需求，我们推出集“城市照明自动化监控管理终端”与“四回路供电线路漏电检测终端”于一体的完整解决方案。该方案由1台管理终端与2台漏电检测终端组成，构建了高可靠性、高集成度的照明监控体系。

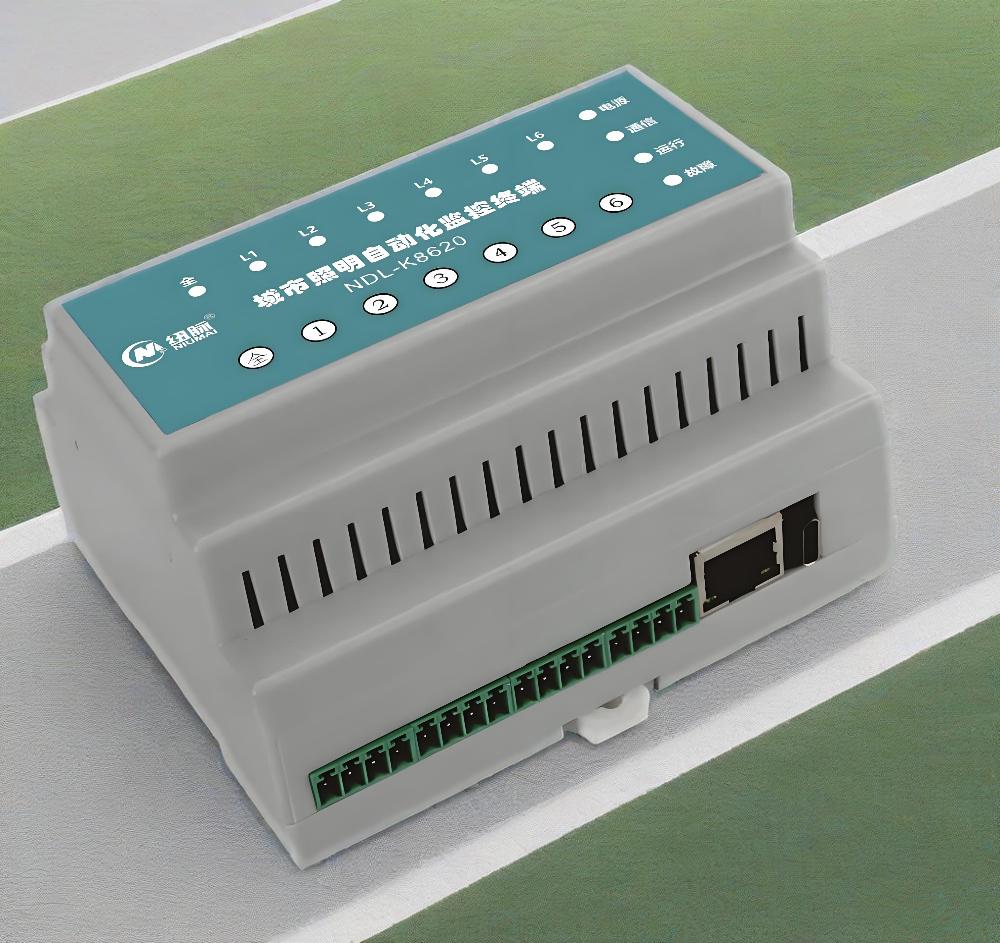

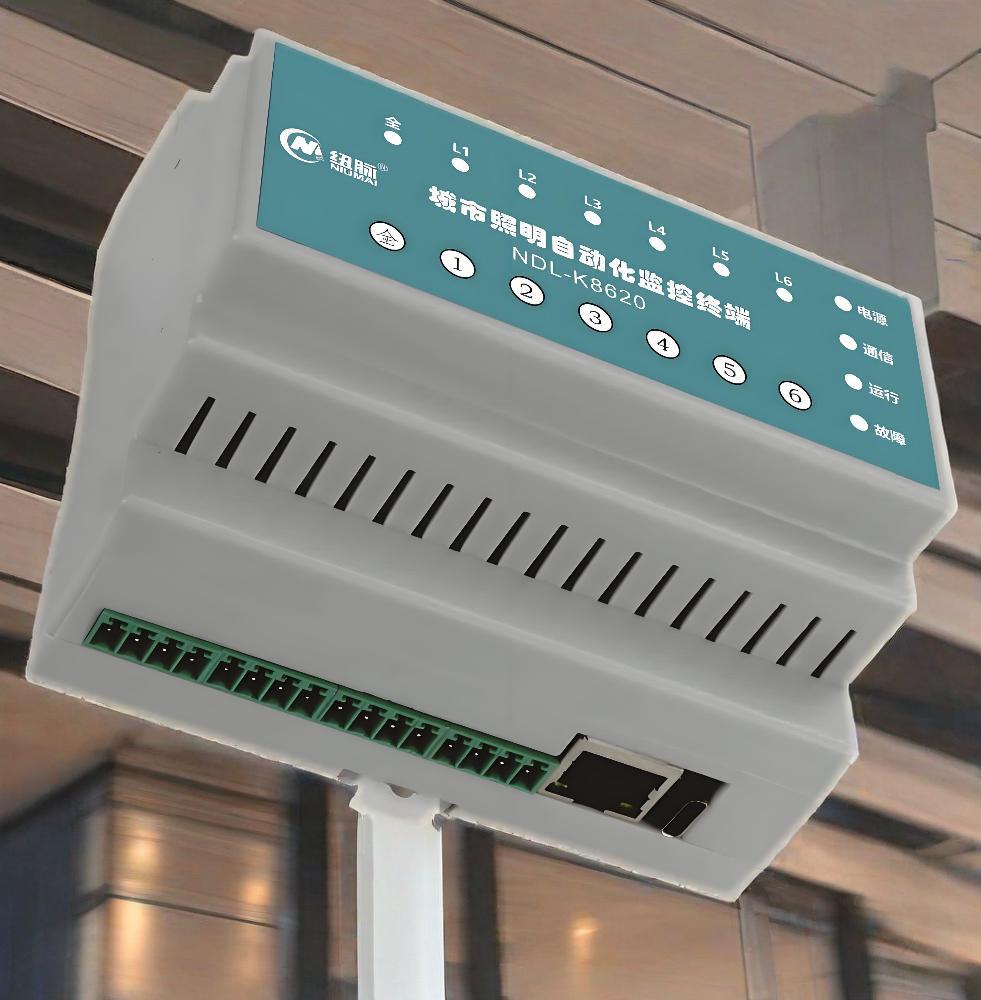

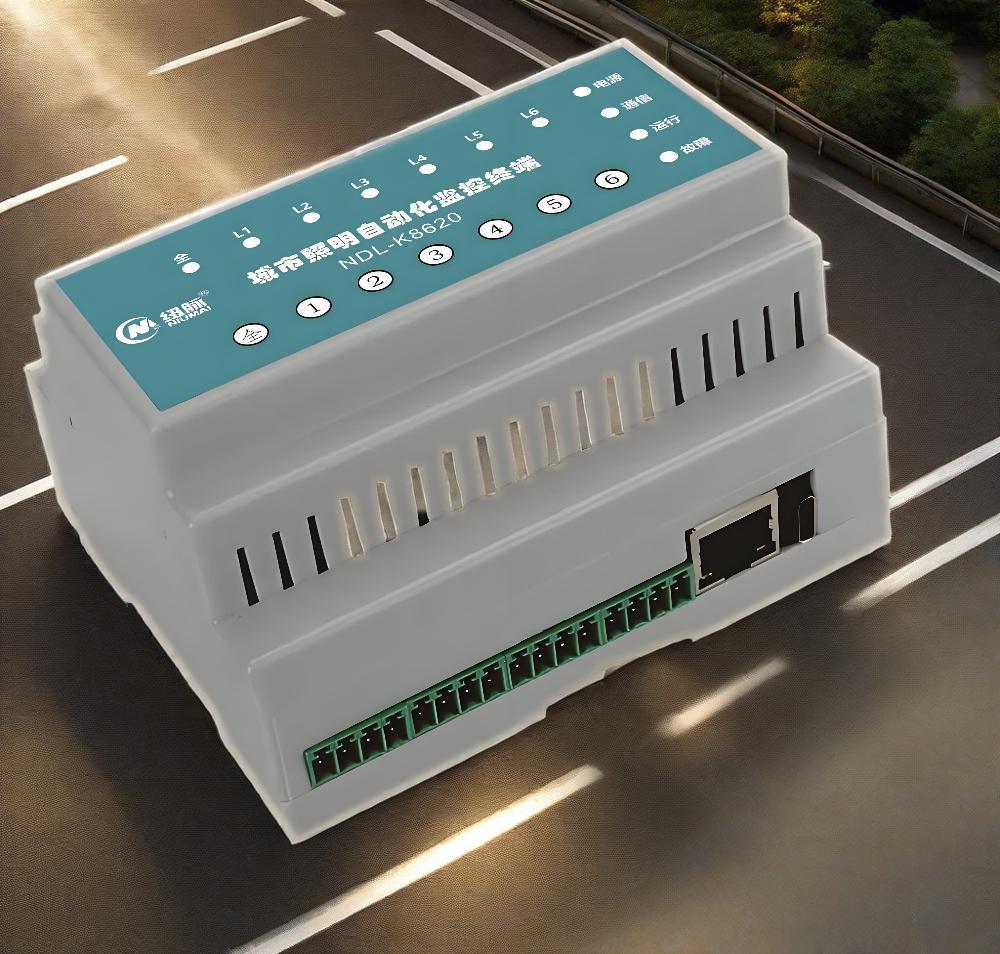

一、城市照明自动化监控管理终端

本终端是城市照明系统的“智能大脑”，集数据采集、回路控制、通信传输、状态诊断与远程运维于一体，适用于各类城市道路、广场、园区等公共照明场景。

1.核心控制功能

6路10A继电器输出：支持对6个路灯回路的接触器进行灵活控制，具备独立开/关、全开、全关等多种操作模式。

多模式控制策略：

定时控制：可根据预设时间表自动执行开关操作。

经纬控制：结合地理位置与日出日落时间，实现智能光照调节。

光感控制：通过光照传感器实现环境亮度自适应控制。

本地手动控制：支持现场应急或调试操作。

远程控制：通过监控中心或移动端实现远程实时操控。

2.电力参数监测与保护

三相市电监测：实时采集电压、电流等电力参数，具备过压、欠压、过流等保护功能。

漏电检测与诊断：配合漏电检测终端，实现线路漏电监测与故障定位。

线路保护机制：具备短路、断路等线路异常保护能力，提升系统安全性。

3.通信与组网能力

双网冗余设计：1路以太网口+1路4G无线通信（内置4G流量卡），确保通信链路可靠。

RS485扩展接口：

1路接四回路漏电检测终端，实现漏电数据采集与告警联动；

1路接三相智能电表，实现用电量统计与能耗分析。

4.状态监测与告警机制

市电状态监测：实时监测市电状态，具备掉电检测与告警功能。

通信状态监测：支持断网检测与断网告警，确保通信链路畅通。

异常告警：对市电异常、设备故障等事件主动上报，支持短信、平台推送等多种告警方式。

5.本地可视化指示

设有“电源、通信、运行、故障”四色指示灯，便于现场运维人员快速判断设备状态。

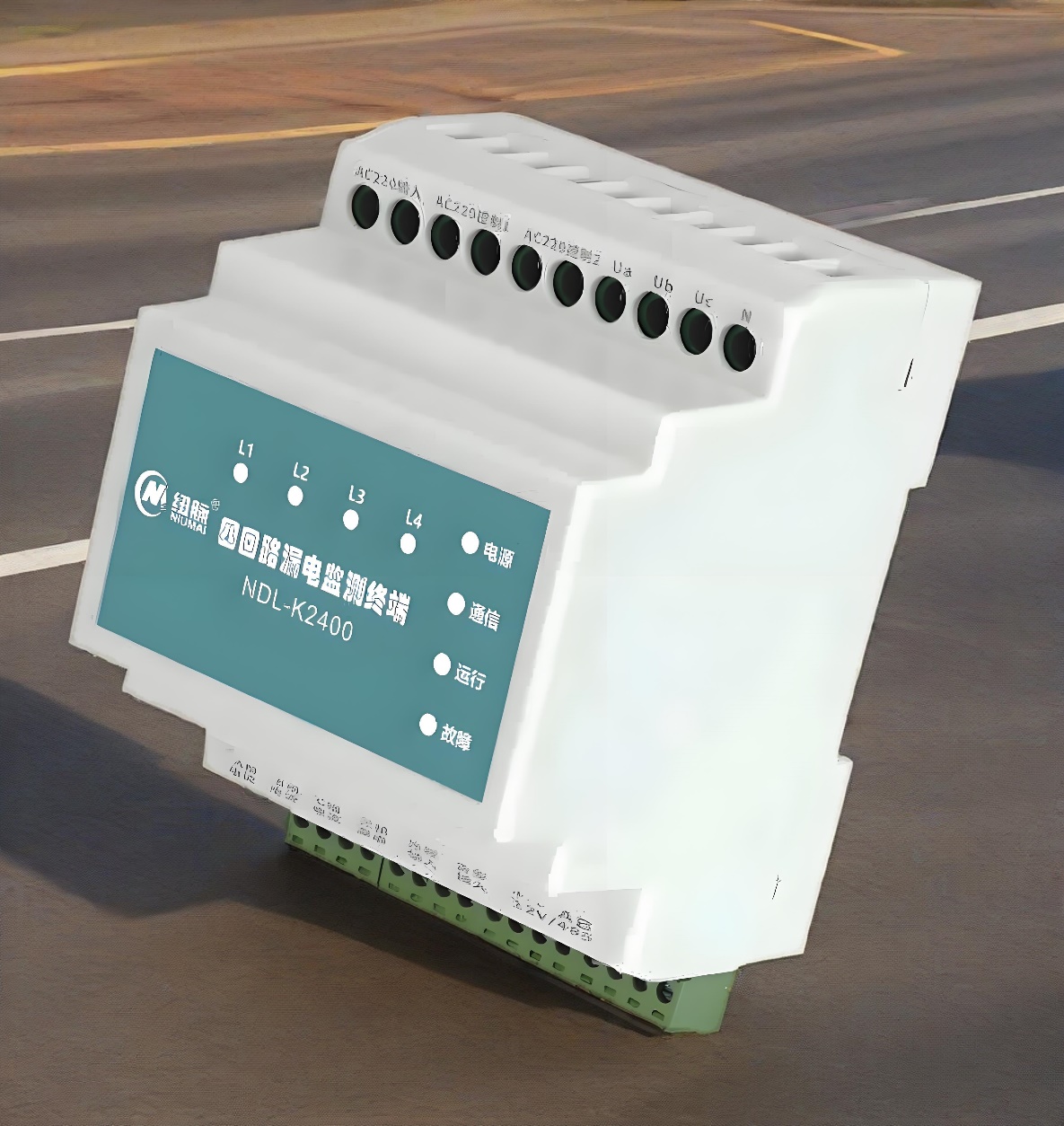

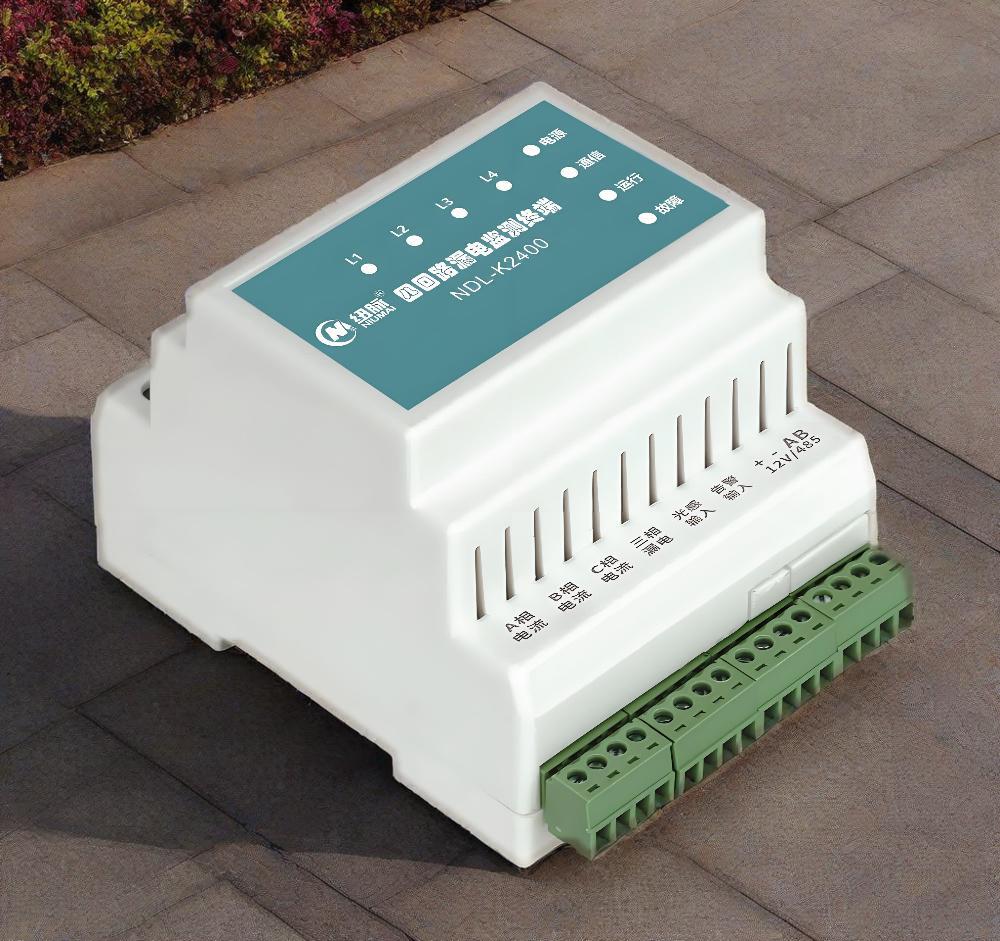

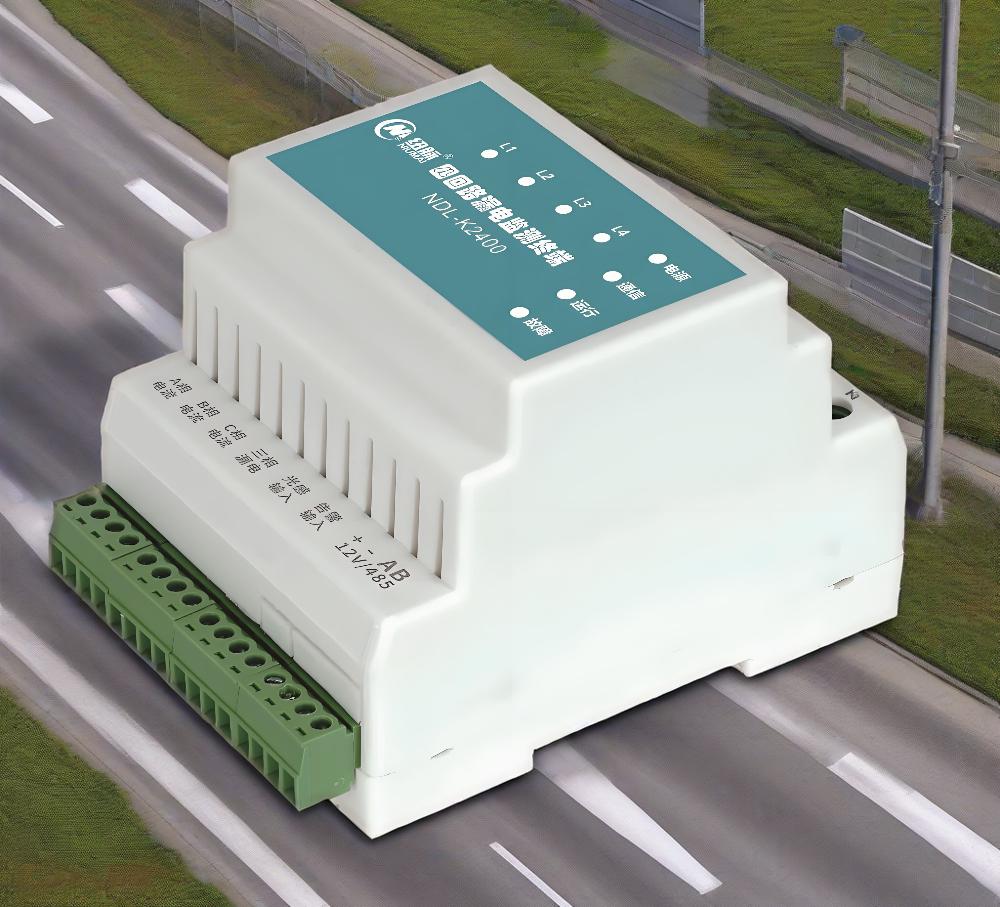

二、四回路供电线路漏电检测终端

本终端是照明系统的“安全卫士”，专门用于三相路灯回路的漏电检测与故障诊断，适用于配电箱内导轨安装，与监控管理终端配套使用。

1.漏电检测能力

4路三相回路监测：同时监测4个独立的三相路灯回路，每路均具备漏电检测与诊断能力。

高精度检测：可准确识别线路中微小漏电流，预防电气火灾与触电风险。

2.通信与供电

RS485通信接口：与上级管理终端进行数据交互，支持Modbus等标准协议。

DC12V供电：适应工业现场电源环境，安装灵活。

3.安装与指示

导轨式安装：标准DIN导轨安装，便于集成于配电箱内。

本地状态指示：设有“电源、通信、运行、故障”四色指示灯，直观反映设备运行状态。

4.告警与联动

漏电告警：当检测到漏电异常时，主动上报管理终端并触发告警。

系统联动：可与管理终端协同实现回路断电、远程通知等应急处理。

三、系统集成与运维价值

1.一体化监控体系

每台管理终端配套1台漏电检测终端，构建“控制+检测+通信”三位一体的照明监控节点，实现对路灯回路的全面感知与智能控制。

2.远程运维能力

通过4G/以太网将数据上传至云平台或监控中心，运维人员可实时查看设备状态、电力参数、漏电信息，并进行远程控制与策略调整，大幅提升运维效率。

3.安全与节能双提升

安全增强：漏电检测与线路保护机制有效预防电气事故。

节能优化：通过智能控制策略与用电统计，实现按需照明，降低能耗。

4.适用场景

城市主干道、次干道、桥梁隧道照明

广场、公园、景区景观照明

工业园区、校区、社区公共照明

四、结语

本系统以“城市照明自动化监控管理终端”为核心，配合“四回路供电线路漏电检测终端”，构建了一套高可靠性、高智能化的城市照明监控解决方案。通过集成化设计、多重控制策略、全面的状态监测与远程运维能力，实现了城市照明系统的精细化管理和安全运行，为建设智慧城市、绿色城市提供了强有力的技术支撑。
