农田诱捕杀虫，太阳能供电，智能光谱诱捕杀虫灯物联网控制系统
智能光谱诱捕杀虫灯物联网控制系统
摘要：设计基于多光谱靶向诱虫、环境自适应启停的智能杀虫系统。集成雨感/光控模块，搭配高压电网灭虫，太阳能供电节能80%。支持4G/WiFi远程监控虫情数据与设备状态，实现精准防控、农药减量50%，提升农业绿色生产效能。
系统设计目标
1.精准灭虫：针对靶标害虫（飞蛾、甲虫等）光谱特性优化诱捕效率
2.智能运行：根据环境自动启停，降低能耗
3.远程管理：支持手机/电脑监控设备状态与虫情数据
4.安全可靠：防雨防雷、高压电网安全隔离设计
5.低碳节能：太阳能供电为主，市电为辅

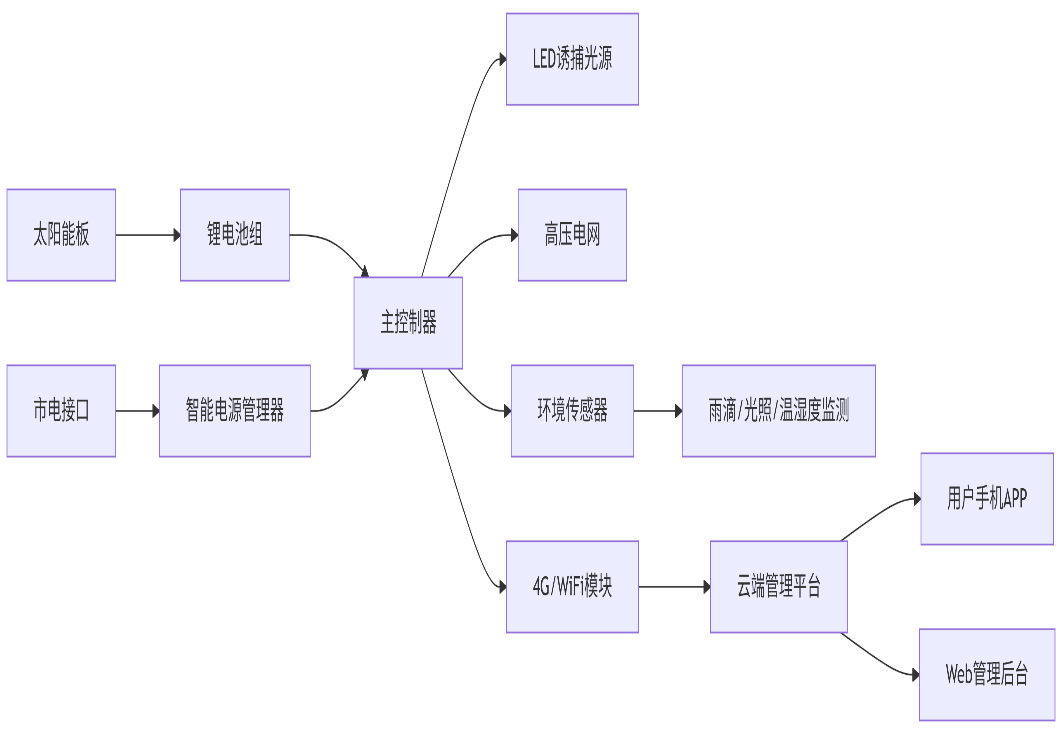

系统架构
核心硬件配置
模块 | 规格说明 | 功能 |
光源系统 | 365nm-520nm多波段LED阵列 | 靶向吸引不同害虫 |
灭虫装置 | 可拆卸式双层不锈钢电网（电压≤5000V） | 高压击杀+自动断电保护 |
控制器 | STM32单片机+物联网通信模组 | 数据处理与指令执行 |
传感器 | 雨滴传感器+光敏电阻+温湿度探头 | 环境感知与自适应启停 |
能源系统 | 120W单晶硅太阳能板+50Ah锂电池 | 阴雨天续航≥3天 |
智能控制逻辑
1.自动模式
晴天夜晚：光控自动开启（光照＜50lux）
雨天/白天：雨控+光控双重关闭
虫情高峰（温湿度符合）：自动增强光源功率
2.手动模式
APP远程强制开关/参数调整
定时任务设置（如21:005:00运行）
3.安全机制
电网异常电流检测→自动断电
电池过充/过放保护
设备倾倒报警推送
软件平台功能
1.设备监控看板
实时显示设备位置、电量、工作状态
虫害击杀计数曲线（按日/周统计）
2.预警系统
设备故障即时推送（断网、低电量、电网短路）
虫情爆发趋势预测（结合历史数据）
3.数据分析
生成区域虫害热力图
生成农药减量使用报告
安装部署方案
项目 | 要求 |
布设密度 | 每15-20亩1盏，农田边界加密部署 |
安装高度 | 光源离地1.2-1.5m（作物上方0.5m） |
避障要求 | 远离行道树＞50m，避免干扰光源 |
维护周期 | 每周清理虫袋，每月擦拭太阳能板 |
经济效益分析
1.直接成本节约
减少农药使用量30%50%
单灯覆盖20亩，年电费＜50元（太阳能方案）
2.生态价值
保护天敌昆虫，维持生态平衡
零农药残留，提升农产品品质溢价
实施计划
Phase1
：试点部署（10台）→参数校准（2周）
Phase2
：区域组网（100台）→平台对接（4周）
Phase3
：AI虫情模型训练→全量推广
备注：系统预留扩展接口，支持未来接入无人机巡检、土壤墒情监测等智慧农业节点。
备注：系统预留扩展接口，支持未来接入无人机巡检、土壤墒情监测等智慧农业节点。
本方案通过“精准诱捕+智能联动+数据驱动”实现绿色防控，如需深化设计细节或定制开发，可进一步提供技术文档与原型设计图。好
