纽脉告警联动灯板辅控单元NAL-H307产品规格书

智能箱柜全能守护者，纽脉告警联动灯板NAL-H307是一款高度集成的智能监控箱辅控单元。它集环境监测、设备控制与安全告警于一体，通过温湿度、光感及门磁探测，智能驱动照明、风扇及加热设备，并提供RS485接口连接物联网关与智能电闸。其一体化顶部设计安装便捷，为箱内设备提供稳定可靠的运行环境与智能化管理，是实现无人值守运维的理想解决方案

1.产品概述

1.1产品简介

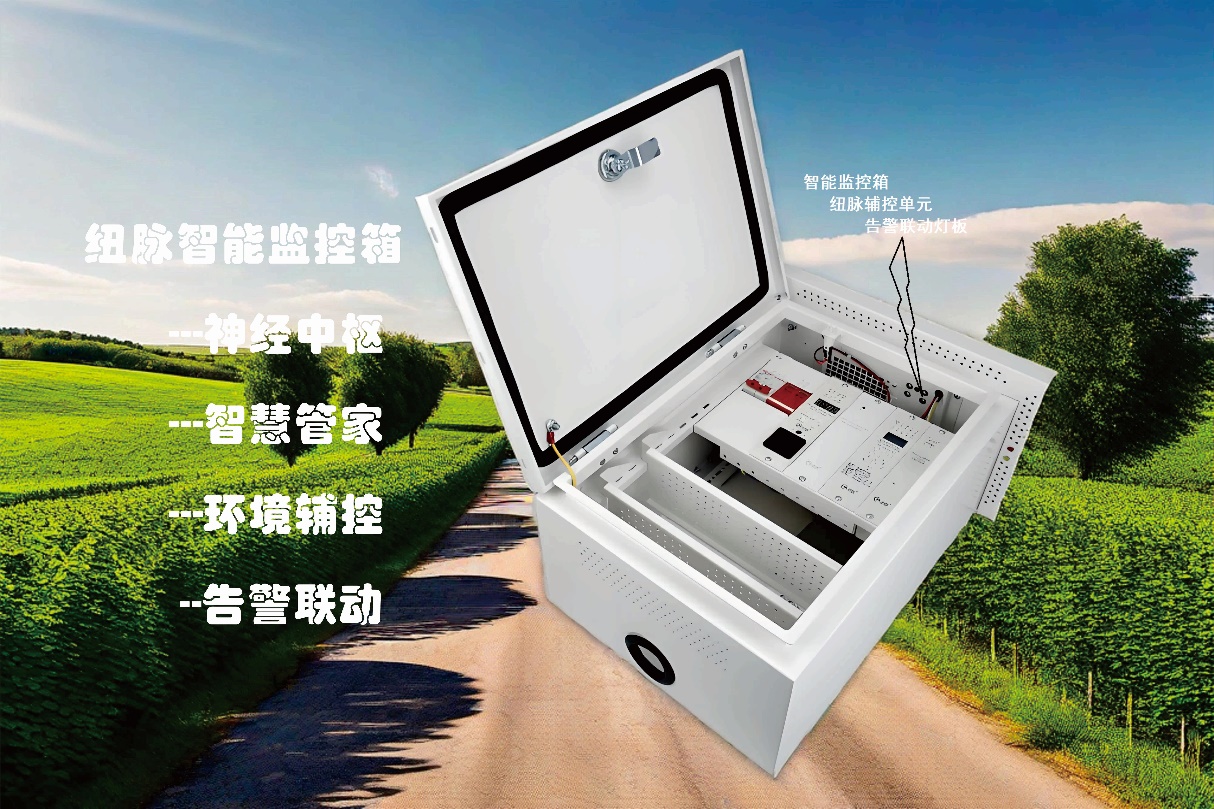

纽脉告警联动灯板辅控单元（型号：NAL-H307）是一款专为户外智能监控箱、通信机柜、电力箱变等场景设计的高集成度环境监控与设备控制模块。本品采用一体化集成设计，集状态指示、环境传感、设备驱动与智能通信于一体，旨在为箱/柜内核心设备（如服务器、网络设备、通信设备等）提供一个稳定、安全、可控的理想运行物理环境，并实现本地状态可视化与远程智能化管理。

1.2设计理念

NAL-H307秉承“感知、执行、互联”的设计理念，通过高度集成的硬件架构与智能化的逻辑控制，实现对箱内微环境的全天候监控与自动化调节。其顶部安装方式与模块化接口设计，极大地简化了安装流程，提升了设备的可维护性与整体系统的可靠性，是现代智能箱柜不可或缺的“神经中枢”与“智慧管家”。

1.3核心优势

高度集成：单一模块集成多种传感、控制与通信功能，简化箱内布局。

智能联动：内置逻辑可实现基于环境参数与状态事件的自动控制与告警联动。

强扩展性：提供多组标准通信与电源接口，便于对接物联网关及第三方智能设备。

安装便捷：一体化箱顶安装设计，快速部署，节省工时。

可视化管理：本地多状态指示灯，运行状况一目了然。

2.产品型号与规格明细

2.1产品型号

NAL-H307

2.2机械规格

产品尺寸：定制化板卡结构，具体尺寸详见产品图纸。

安装方式：标准箱体顶部壁挂式安装，预设安装孔位。

外壳材质：阻燃级钢板材及防护外壳。

重量：≤0.5kg

2.3电气规格

工作电压：DC12V±10%或AC/DC宽电压输入（根据客户需求定制）

整机功耗：静态功耗<5W（满载运行时视外接负载而定）

接口类型：采用工业级可插拔接线端子，连接可靠。

2.4环境规格

工作温度：-40°C~+85°C

工作湿度：5%~95%RH(非凝露)

防护等级：PCB板具备防潮、防盐雾、防霉（三防漆）处理。

3.系统架构与接口定义

NAL-H307作为辅控单元的核心，其系统架构围绕主控MCU构建，通过内部总线连接各功能模块，并通过外部标准接口与箱内各类设备及上级系统进行交互。其系统架构可简化为感知层、控制层与执行/通信层。

3.1本地状态指示区（前面板）

此区域直接面向运维人员，提供最直观的状态反馈。

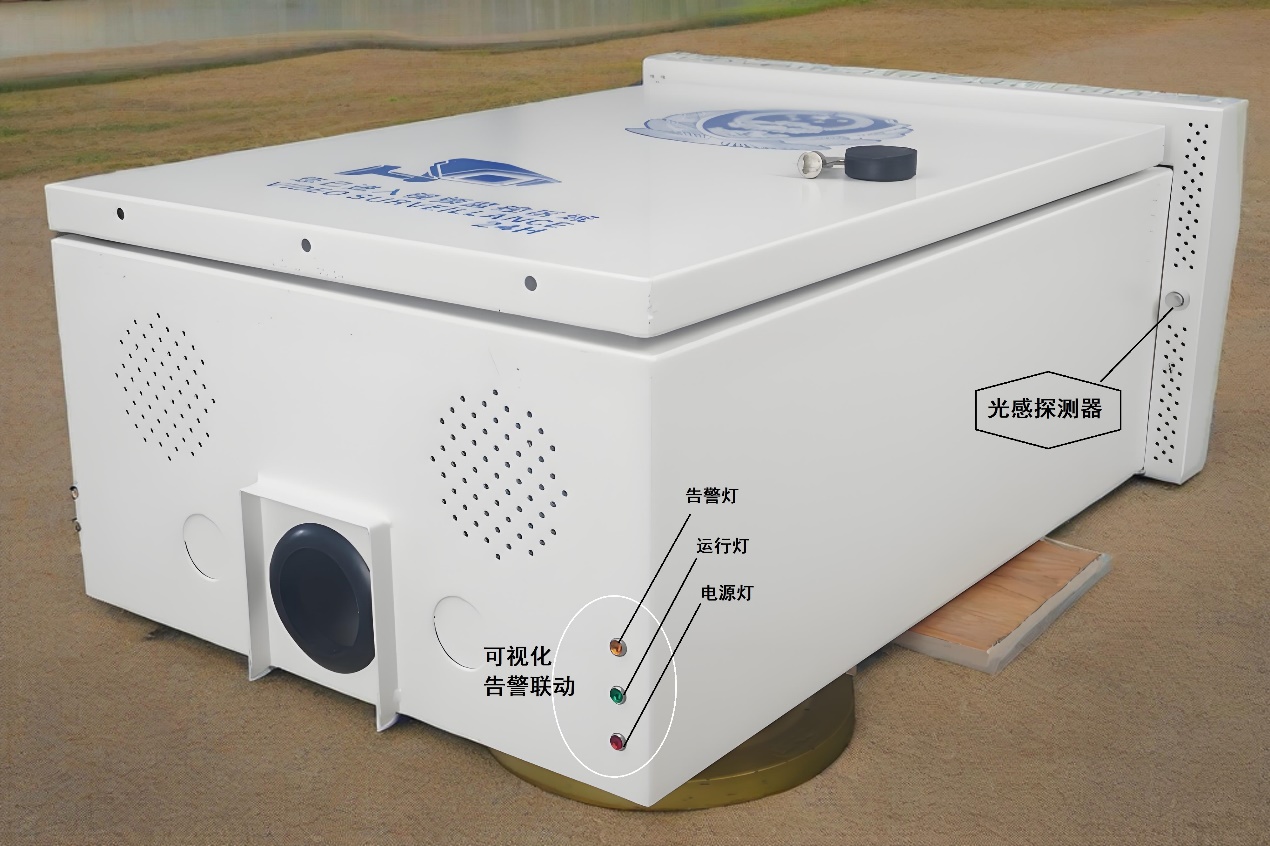

电源指示灯(PWR)：绿色常亮，表示设备供电正常。

运行指示灯(RUN)：蓝色闪烁，表示主控系统程序运行正常。

告警指示灯(ALM)：红色亮起或闪烁，表示系统检测到异常状态（如门磁告警、温湿度越限等）。

3.2环境感知与状态监测接口

内置温湿度传感器

功能：实时监测箱内环境温湿度。

测量范围：温度：-40°C~+85°C；湿度：0%~100%RH。

精度：温度：±0.5°C；湿度：±3%RH。

输出：数字信号直接上传至主控MCU。

1路光感探测器接入(OPTICAL)

接口类型：2线制接口（信号、GND），支持常开/常闭型光敏传感器。

功能：检测外部环境光照强度，用于实现昼夜判断。

联动控制：可作为补光灯、箱内照明灯的触发条件。

1路箱门状态检测按钮(DOOR)

接口类型：干接点信号输入。

功能：接入门磁开关，实时监测箱门的开/关状态。

逻辑：门关闭时回路闭合/断开；门打开时状态反转，触发事件。

3.3设备控制输出接口

1路DC12VLED照明灯控制(LIGHT)

输出类型：直流继电器触点输出。

负载能力：DC12V/2AMax。

控制逻辑：可编程设置为“开门亮灯”、“光感触发”或远程手动控制。

1路AC220V散热风扇控制(FAN)

输出类型：交流继电器触点输出。

负载能力：AC220V/5AMax。

控制逻辑：基于内置温湿度传感器数据，可设置温度触发阈值（如>40°C启动，<35°C停止）。

1路AC220V加热器或补光灯控制(HEATER/LIGHT)

输出类型：交流继电器触点输出。

负载能力：AC220V/5AMax。

功能复用：

加热模式：连接加热器，在低温时启动（如<5°C启动，>10°C停止），防止设备结露、低温失效。

补光模式：连接AC补光灯，与光感器联动，在夜间启动，为监控摄像机补光。

1路开门告警联动输出(ALARMOUT)

输出类型：继电器触点输出（常开/常闭可选）。

功能：当检测到非法开门（如非授权时段、报警联动触发）时，触点动作。

应用：可驱动现场高声光报警器，或作为告警信号上传至安防系统。

3.4通信与扩展接口

2组RS485+12V扩展通信接口

接口标准：工业标准RS485总线，±15kVESD保护。

供电输出：每组接口均提供独立的DC12V/500mA电源输出，用于为外接设备供电。

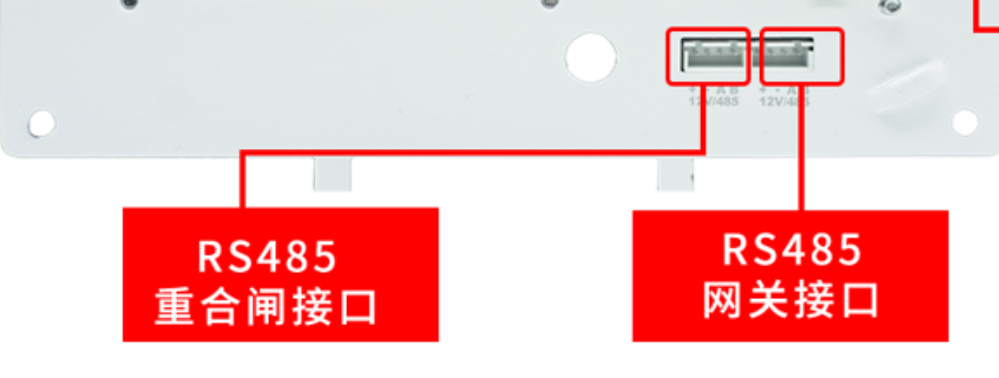

接口定义1-物联网关接口(GATEWAY):

用途：连接4G/5G、NB-IoT或以太网物联网关。

通信协议：支持ModbusRTU等标准工业协议，将所有本地数据上传至云端管理平台。

接口定义2-自动重合闸接口(RECLOSER):

用途：连接智能型自动重合闸开关。

功能：实现远程查询重合闸状态、远程合分闸控制，并在发生跳闸后自动尝试恢复供电，极大提升供电可靠性。

4.安装与调试

安装步骤：

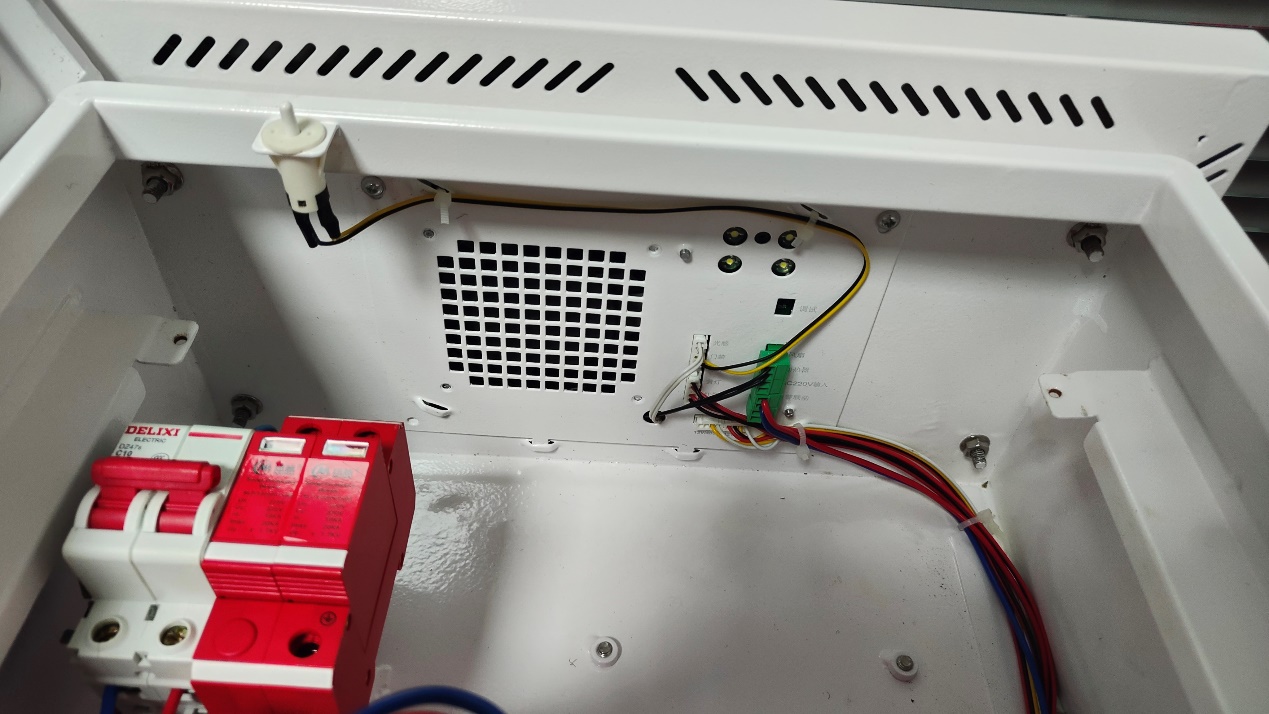

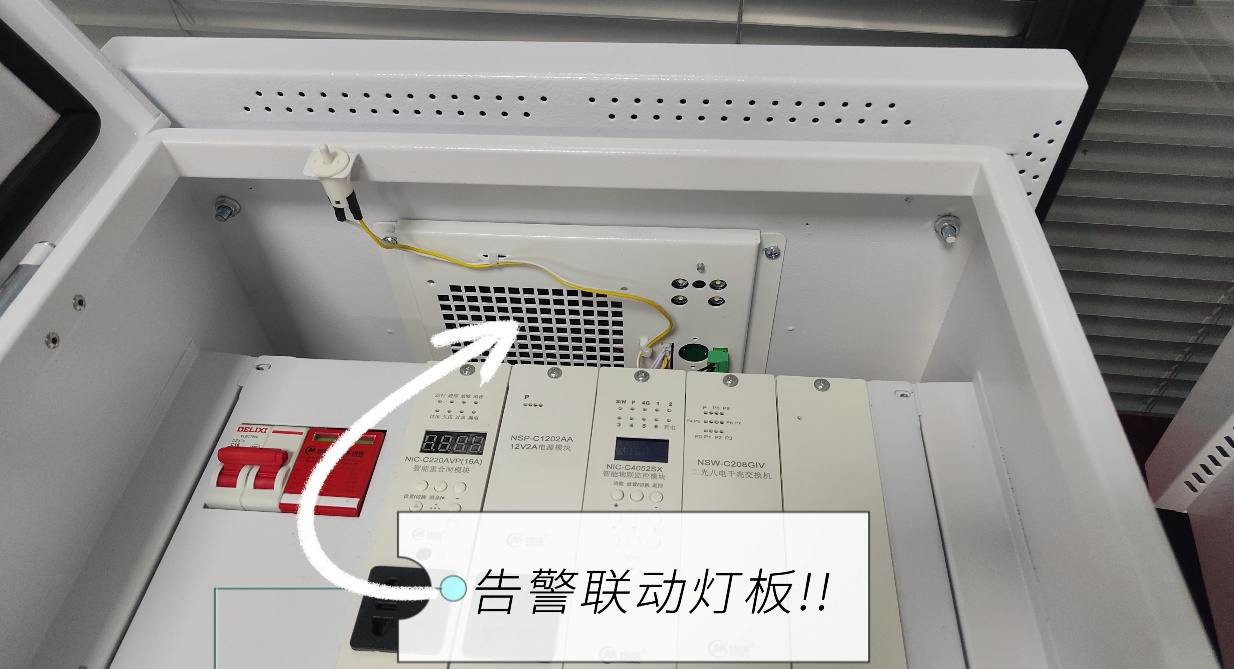

1.确认箱体顶部安装位置平整、稳固。

2.使用配套螺丝将NAL-H307主板固定于箱顶。

3.根据端子定义图，依次连接各路传感器、受控设备及通信线缆。

4.接通主电源，观察前面板指示灯状态，确认设备上电正常。

调试说明：

通过连接的物联网关，在云端管理平台进行设备添加与参数配置。

可远程设置温湿度告警阈值、风扇/加热器启停逻辑、联动规则等。

可通过平台进行手动控制测试，验证各回路功能正常。

5.订购信息
