多联机中央空调智能网关介绍

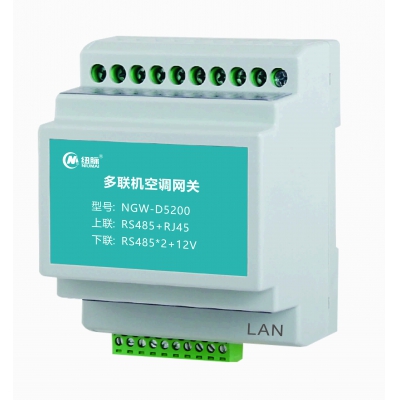

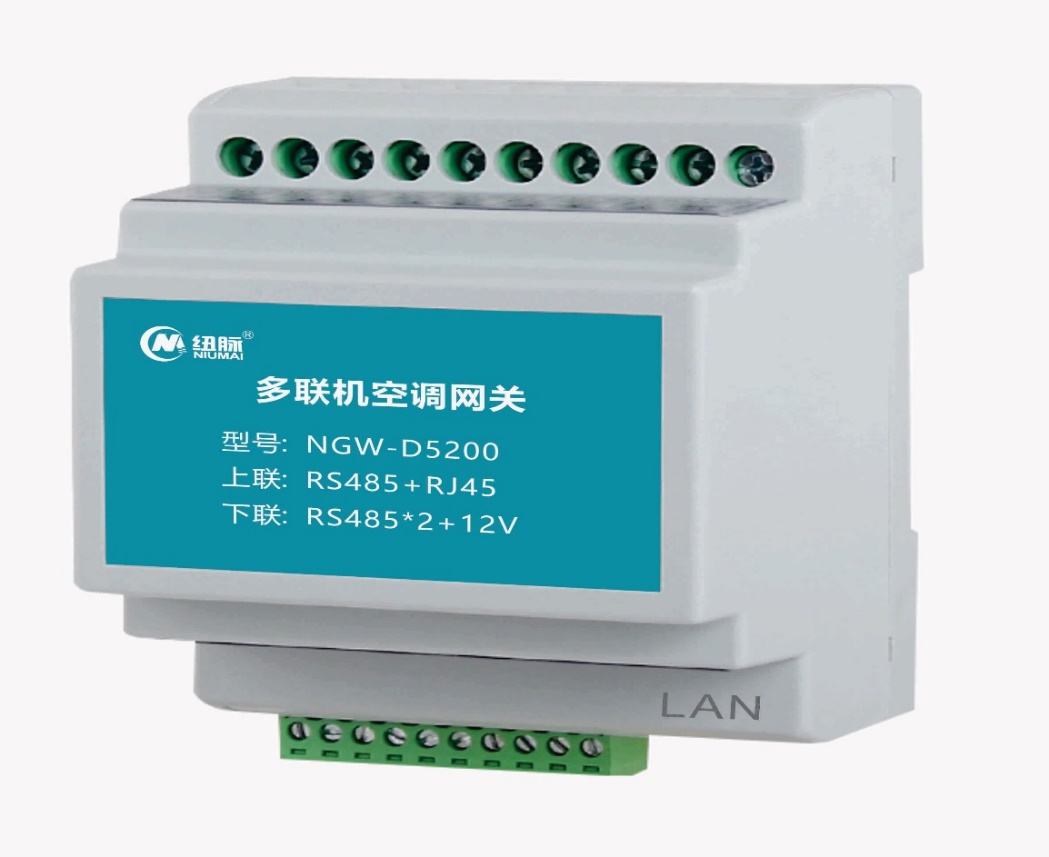

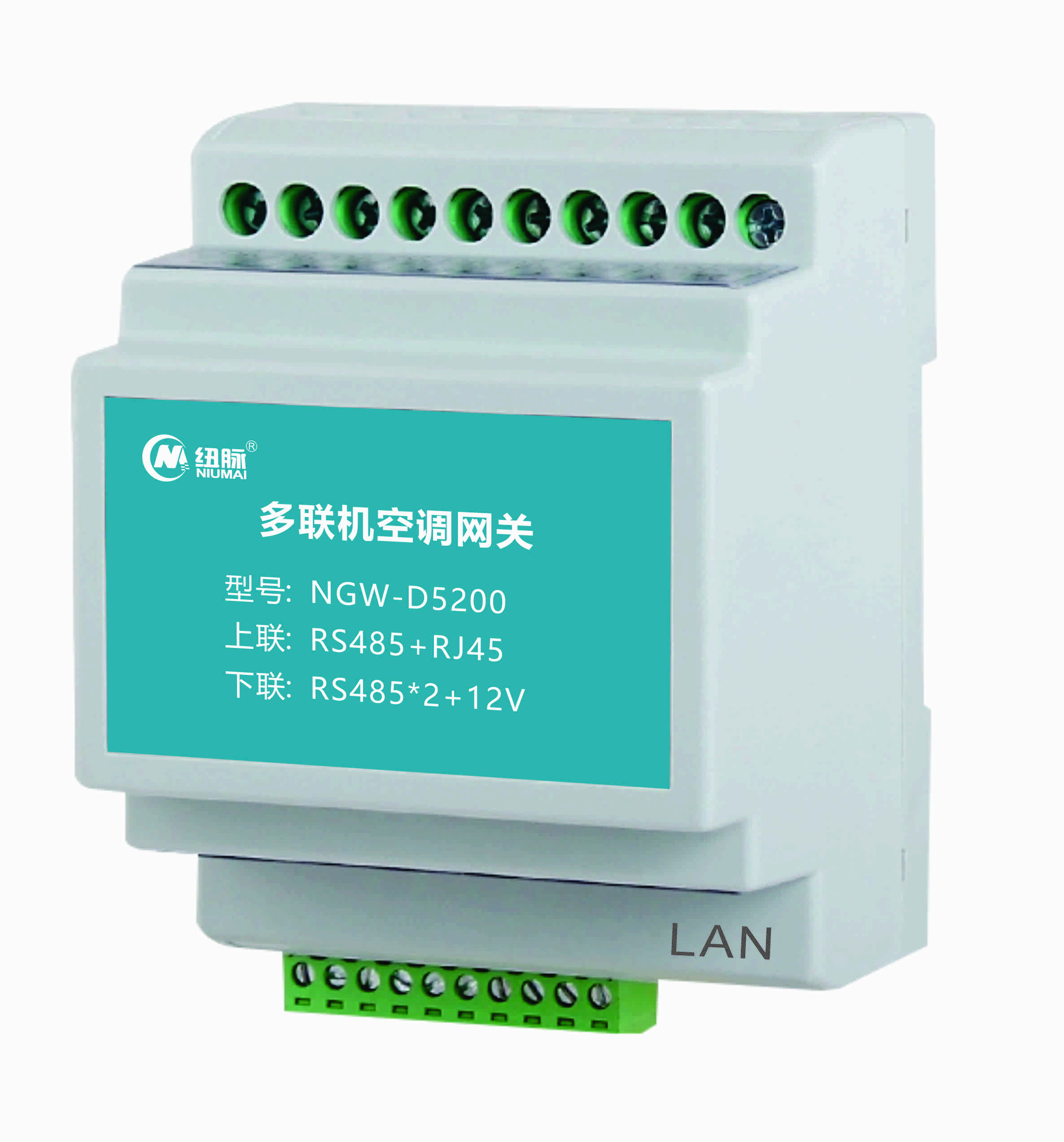

型号：NGW-D5200
一、产品概述
本智能网关是专为多联机中央空调系统设计的核心通信控制设备，通过协议转换与数据集成，实现中央空调系统与动环监控平台、云端管理系统的无缝对接。支持对多台室外机及室内机群的集中监控、远程管理和智能策略执行，适用于商业楼宇、数据中心等场景。导轨式安装结构，部署便捷，运行稳定可靠。
二、技术规格
项目 | 参数 |
|---|---|
供电 | DC12V±10%(额定电流≥1A) |
网络接口 | 1×10/100M自适应以太网口 |
RS485接口 | 上联×1（动环监控）,下联×3（室外机） |
DI输入 | 3路（干接点，支持0-24V信号） |
温湿度接口 | 3×RS485（Modbus-RTU协议） |
安装方式 | 标准35mmDIN导轨 |
工作环境 | -10℃~55℃,20%~90%RH |
防护等级 | IP20（室内安装） |
三、接口功能详解
1.网络通信
10/100M以太网口
协议支持：MQTTv3.1.1/5.0,TCP/IP
功能：连接本地服务器/云平台，实现中央空调状态实时监控、远程启停、模式调节、告警推送。
配置：支持静态IP/DHCP，默认端口1883（MQTT）。
上联RS485接口
协议支持：ModbusRTU（默认）/自定义协议
功能：接入动环监控主机，上传中央空调运行参数（温度、功耗、故障代码等）。
参数：波特率9600115200bps（可调），数据位8，停止位1，无校验。
2.中央空调设备连接
下联RS485接口×3
连接对象：每路接口独立连接1台室外机（共支持3台）。
容量限制：通过室外机扩展监控的室内机（风管机）总数≤48台。
协议支持：兼容主流品牌多联机协议（如Daikin,Mitsubishi,Gree等）。
3.环境感知
DI输入×3
类型：干接点信号输入（常开/常闭可选）

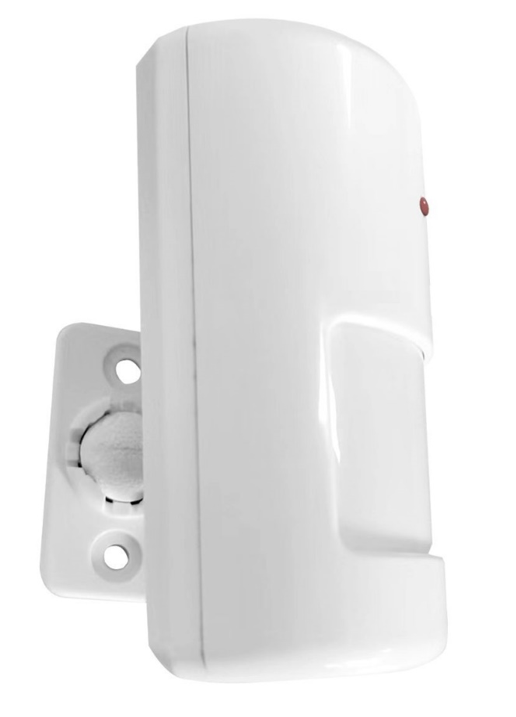

用途：接入雷达人体感应器，检测人员存在状态，联动中央空调节能启停。
电气特性：输入阻抗≥10kΩ，支持024V电平识别。
温湿度检测接口×3
协议：ModbusRTU（默认地址13）
精度：温度±0.5℃（10℃~60℃），湿度±3%RH
供电：通过RS485总线向传感器供电（512VDC）。
四、安装与接线
1.机械安装
将网关卡入标准35mmDIN导轨，按压底部锁扣固定。
确保设备垂直安装，散热孔无遮挡。
2.电气连接
端子 | 接线说明 |
|---|---|
PWR+ / PWR- | DC 12V电源输入（正/负） |
ETH | 网线接入（RJ45） |
485-A/B | 上联RS485（A+/B-） |
485-1A/1B | 室外机1接口（A+/B-） |
485-2A/2B | 室外机2接口（A+/B-） |
485-3A/3B | 室外机3接口（A+/B-） |
DI1-GND/D1 | 人体感应器1（信号/地） |
DI2-GND/D2 | 人体感应器2（信号/地） |
DI3-GND/D3 | 人体感应器3（信号/地） |
TH1-A/B | 温湿度传感器1（A+/B-） |
TH2-A/B | 温湿度传感器2（A+/B-） |
TH3-A/B | 温湿度传感器3（A+/B-） |
接线提示：
1.RS485采用屏蔽双绞线，总长≤1200米，终端设备加120Ω电阻。
2.DI信号线长度≤50米，远离强电线路。
五、配置与使用
1.上电初始化
接通DC12V电源，PWR指示灯常亮表示供电正常。
SYS指示灯闪烁（1Hz）表示系统启动中，常亮表示就绪。
2.网络配置
通过串口调试工具或Web页面（默认IP：192.168.1.100）设置IP、MQTT服务器地址/证书。
3.协议匹配
通过配置软件选择对应品牌室外机协议，设置波特率及设备地址。
六、安全警告
严禁使用非标电源适配器（需符合ClassII绝缘标准）。
RS485接线前关闭电源，避免短路烧毁接口。
勿在雷电天气安装或操作设备。
七、故障诊断
现象 | 排查步骤 |
|---|---|
SYS灯不亮 | 检查12V电源极性及电压 |
网络不通 | 确认网线连通性/IP冲突 |
485通信失败 | 验证波特率设置/终端电阻/A-B线序 |
DI无信号 | 检测传感器供电及干接点状态 |

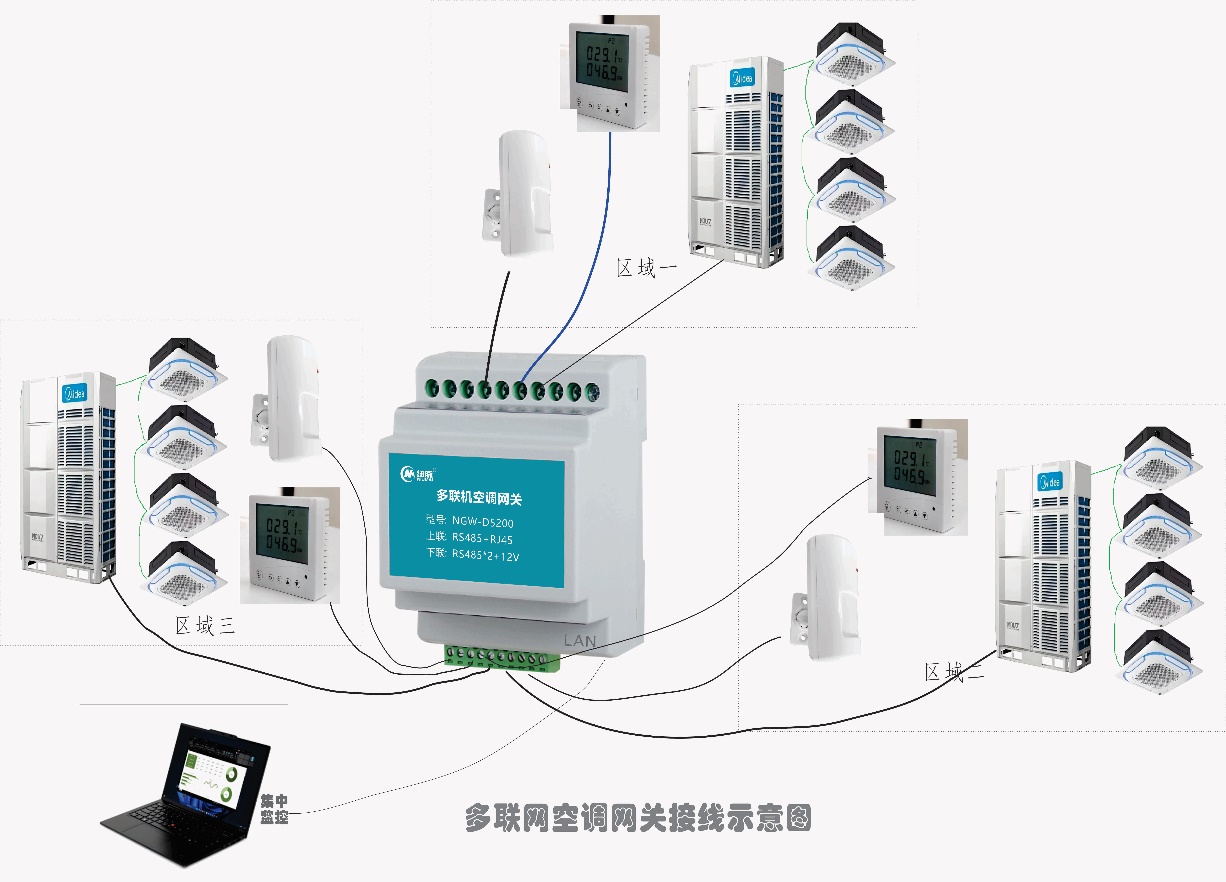

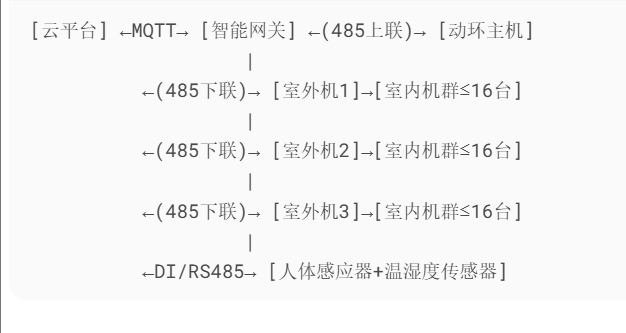

附：典型应用拓扑图
