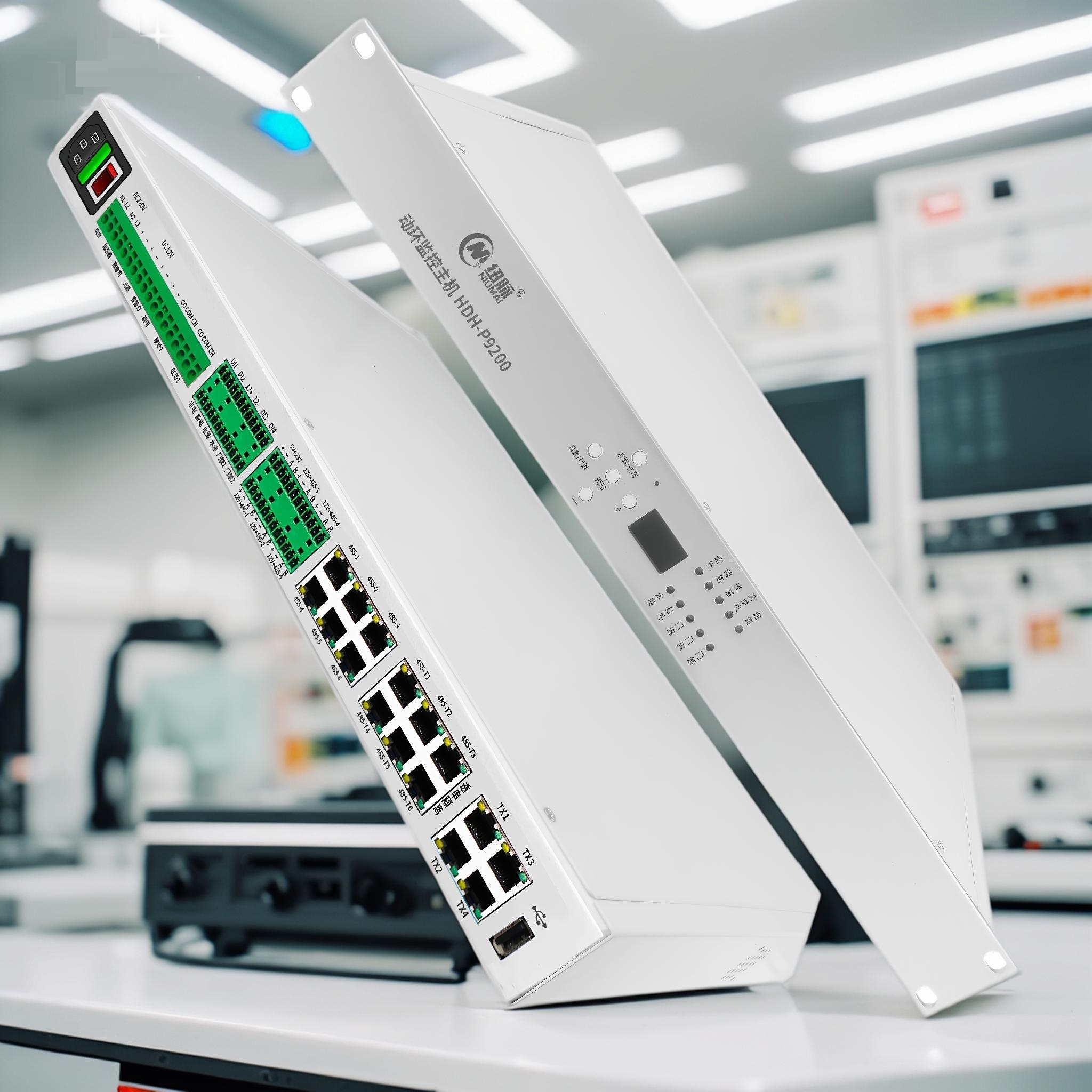

变电站物联监控主机,电鸿物联智能终端NWL-P9200——让任何站点秒变“智慧节点”一、场景用途•通信基站、电力机房、光伏箱变、泵房、仓库、冷链车厢、户外机柜等无人值守场景•需把“市电/电池/门禁/水浸/温湿度/摄像头/风扇/加热器/告警灯”等一次接入，统一上云管理的项目•既有老旧站点“0改动”升级，也适用于新建站“一步到位”建设二、产品特点1.全接口：市电AC220V、备电DC12V、电池三电源

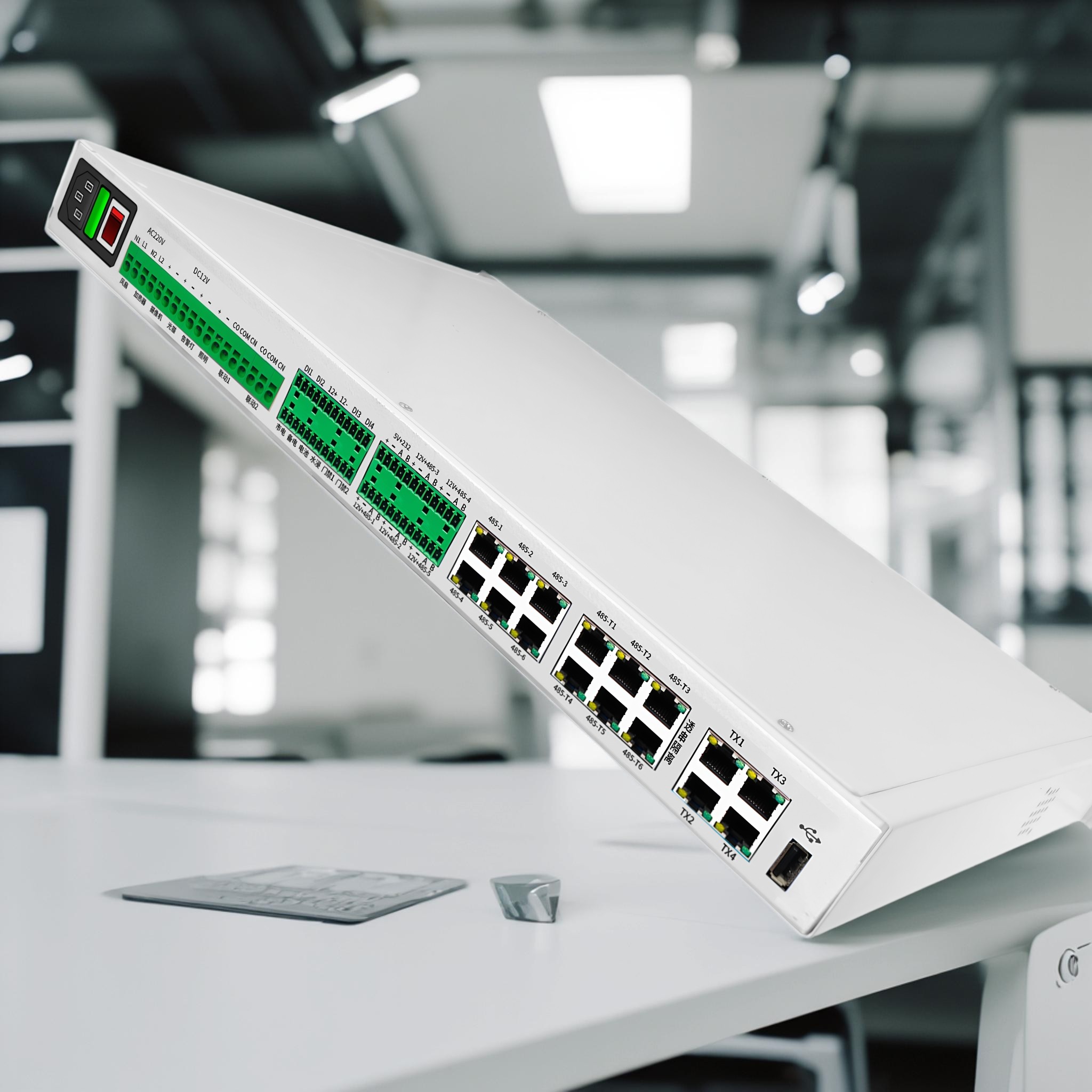

4网18串动变电站动环监控主机、采集采集器、IED智能终端、规约管理机、协约转换器
——让任何站点秒变“智慧节点”
•通信基站、电力机房、光伏箱变、泵房、仓库、冷链车厢、户外机柜等无人值守场景
•需把“市电/电池/门禁/水浸/温湿度/摄像头/风扇/加热器/告警灯”等一次接入，统一上云管理的项目
•既有老旧站点“0改动”升级，也适用于新建站“一步到位”建设
市电AC220V、备电DC12V、电池三电源无缝切换
4路DI（干接点）、2路DO（继电器）→门禁、水浸、烟感、红外一次接入
3路RS-485+1路RS-232→级联20+智能仪表/PLC/变频器
-1口百兆网+1口调试串口→本地/远程配置双通道
-1路透明串口→透传任意私有协议
-MQTT/Modbus/JSON/电鸿IoTSDK，10分钟对接阿里、华为、电信、移动等平台
-边缘联动：本地脚本“IF水浸THEN打开告警灯+拍照+上报”
-远程OTA：固件、脚本、配置批量升级，不掉线
-双看门狗：系统+通信双重守护，年可用率99.9%
-电源9–60V冗余，防反接、浪涌4kV、静电8kV
-工作温度–40℃~+70℃，导轨/壁挂/抱杆三种安装
功能模块 | 说明 | 典型应用 |
电源监测 | 实时采集市电电压/断电/来电、电池电压/电流/温度 | 基站停电秒级告警，精准计算备电时长 |
环境感知 | 4×DI可接水浸、门磁、烟感、红外；内置温湿度探头 | 机房进水自动推图+声光告警 |
设备控制 | 2×DO（常开/常闭）控制风扇、加热器、照明、告警灯 | 温度>35℃启动风扇，<-10℃启动加热器 |
视频联动 | 透明串口/网口接入IPC，DI触发自动拍照/录像 | 门禁异常抓拍，图片随告警一起上传 |
边缘计算 | 本地Lua脚本，支持逻辑运算、定时任务 | “IF市电掉电AND电池电压<11VTHENDO关闭摄像头” |
平台对接 | MQTT/Modbus/HTTP/私有TCP一键配置 | 10分钟接入客户现有SCADA/动环平台 |
远程运维 | Web/SSH/串口三通道配置；支持批量OTA、日志回溯 | 1000台设备5分钟完成固件升级 |
NWL-P9200=电源管理+环境监控+边缘联动+协议网关，一台顶多台，让站点运维成本直降70%。

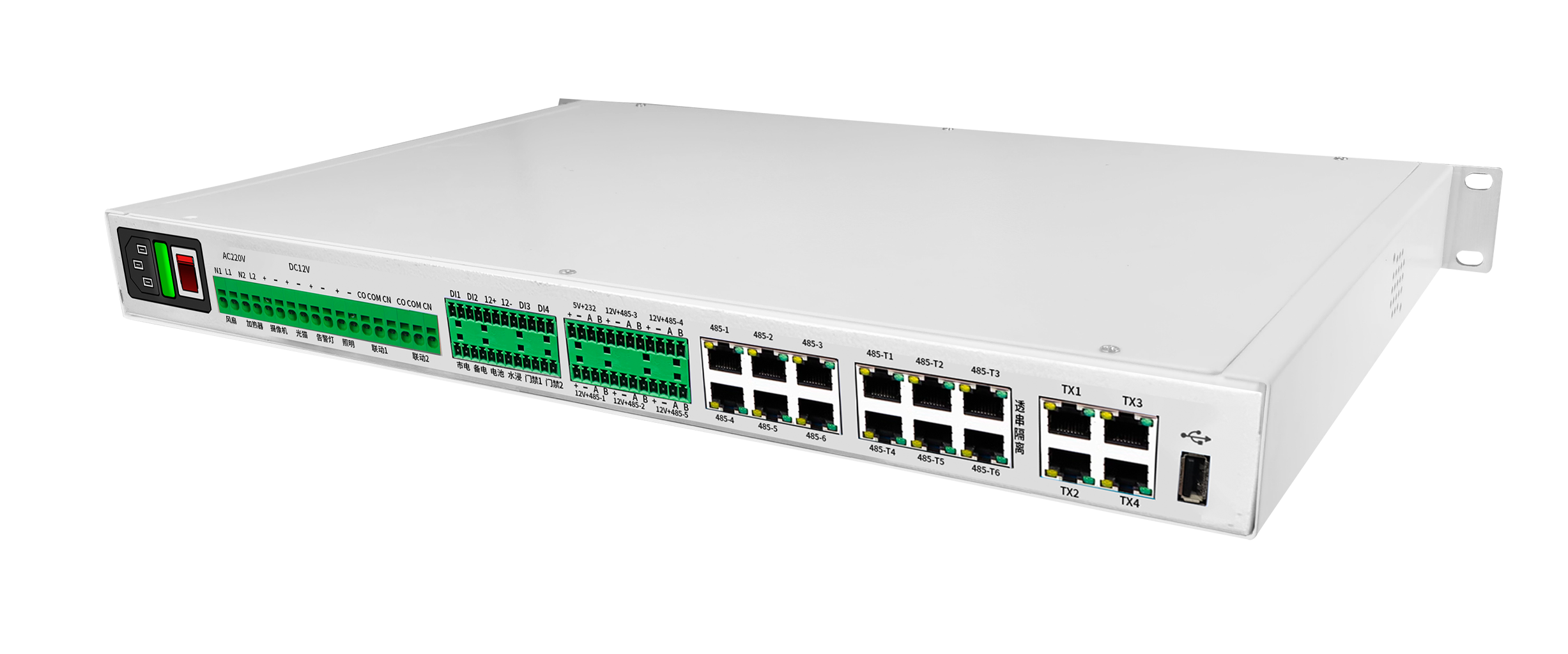

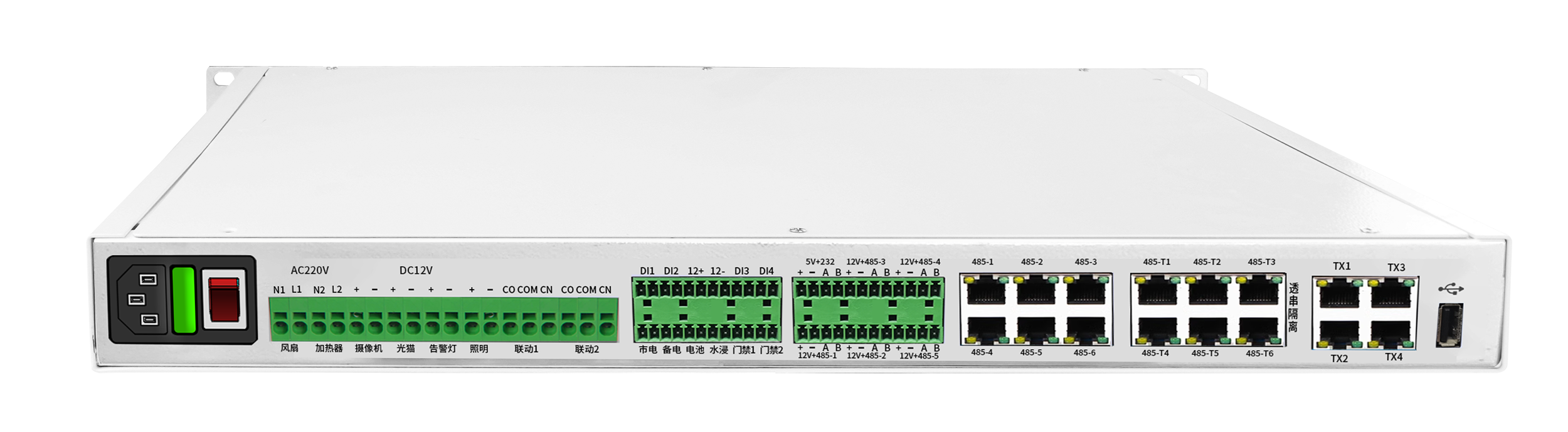

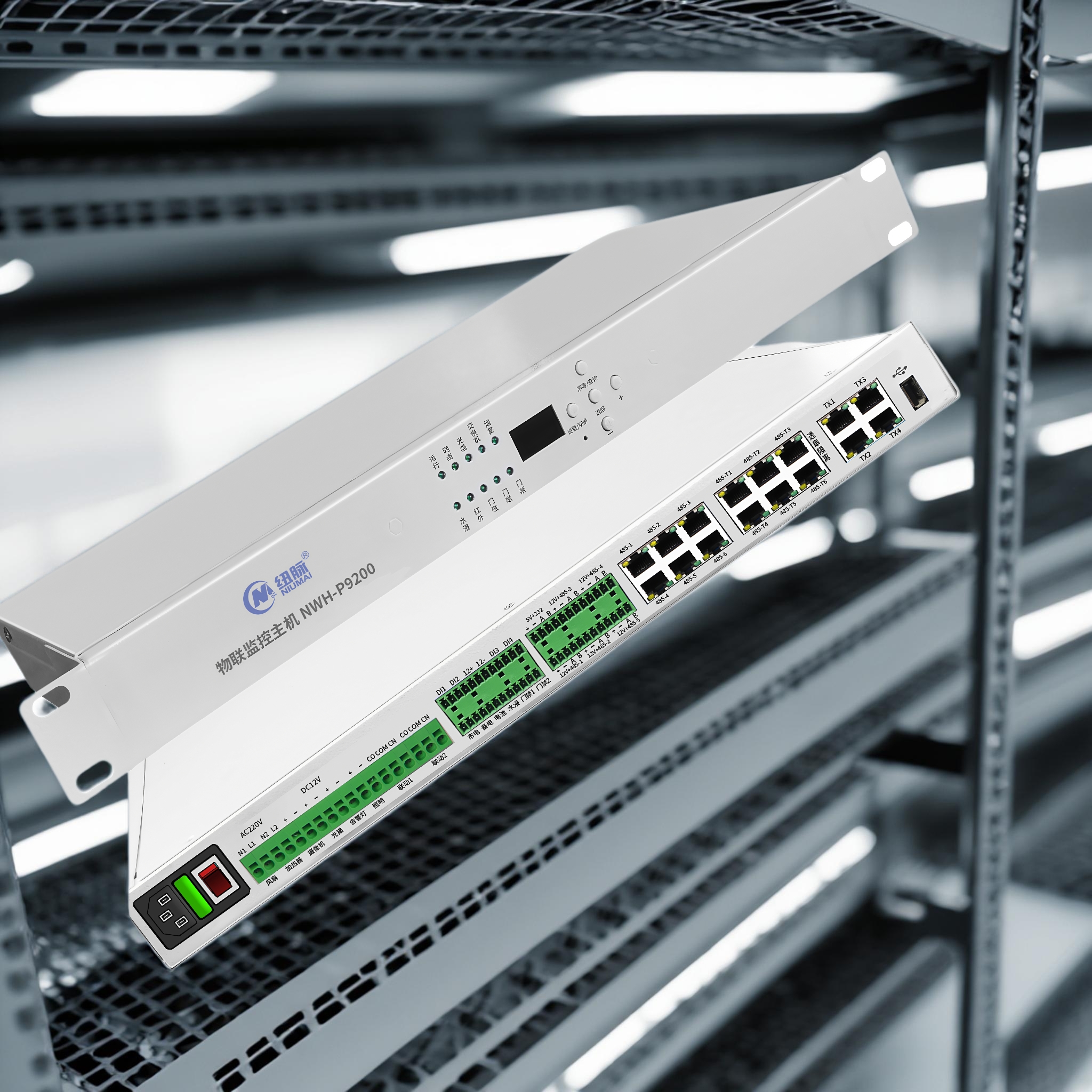

1) 19”机架式安装，1U高度，前接线、直观，可快速安装、接线；
2) 集市电供电、市电检测、市电保护、DI/AI采集、DO控制、双电源切换，以太网接入、智能诊断、远程运维为一体；
3) 多用途，可接入多种传感器，用于室内外机箱、机柜；
4) 内置高精度温度传感器，测量精度高、稳定性高、安装使用方便；
5) 内置市电电流、电压、漏电、过载检测、市电异常自动保护，市电正常自动复位；
6) 内置双电源供电，支持市电掉电检测、系统掉电检测功能，具有市电掉电告警、市电异常告警，可区分市电断电、市电异常、系统掉电，支持断电续航30秒；
7) 内置网络链路检测功能，具有断网告警；
8) 通过RS485接口接入智能电表，可远程查看箱柜用电量及窃电检测；
9) 支持烟雾检测、水浸检测、箱门检测、门锁状态检测；
10) 具有自动温控风扇、自动加热降温、光控自动照明、设备异常自动报警；
11) 支持电子门锁，可手机蓝牙开锁、远程开锁、钥匙开锁，查看门锁状态；
12) 具有8路DI、6个AI、12路DO控制（6路DC12V控制、6路AC220V控制）
13) 以太网远程管理端口，1路RS485接口，内置蓝牙，支持TCP、UDP、SNMP、HTTP等协议；
14) 支持5路模拟量采集，支持市电电压、电流、漏电、温度、湿度、光照度检测；
15) 支持6路DC12V控制，支持光猫、交换机、照明、告警灯控制、电子锁接口；
16) 支持6路AC220控制，支持风扇、摄像机、交流插座控制、预留加热器接口；
17) 开门告警时，自动开启LED照明灯，箱门关闭时，自动灭灯；
18) 内置市电掉电检测、断网检测，具有开门告警、市电断电告警、断网告警；
19) 支持WEB网页修改、查询IP、设备编号、主机IP地址、网关IP地址、MAC；

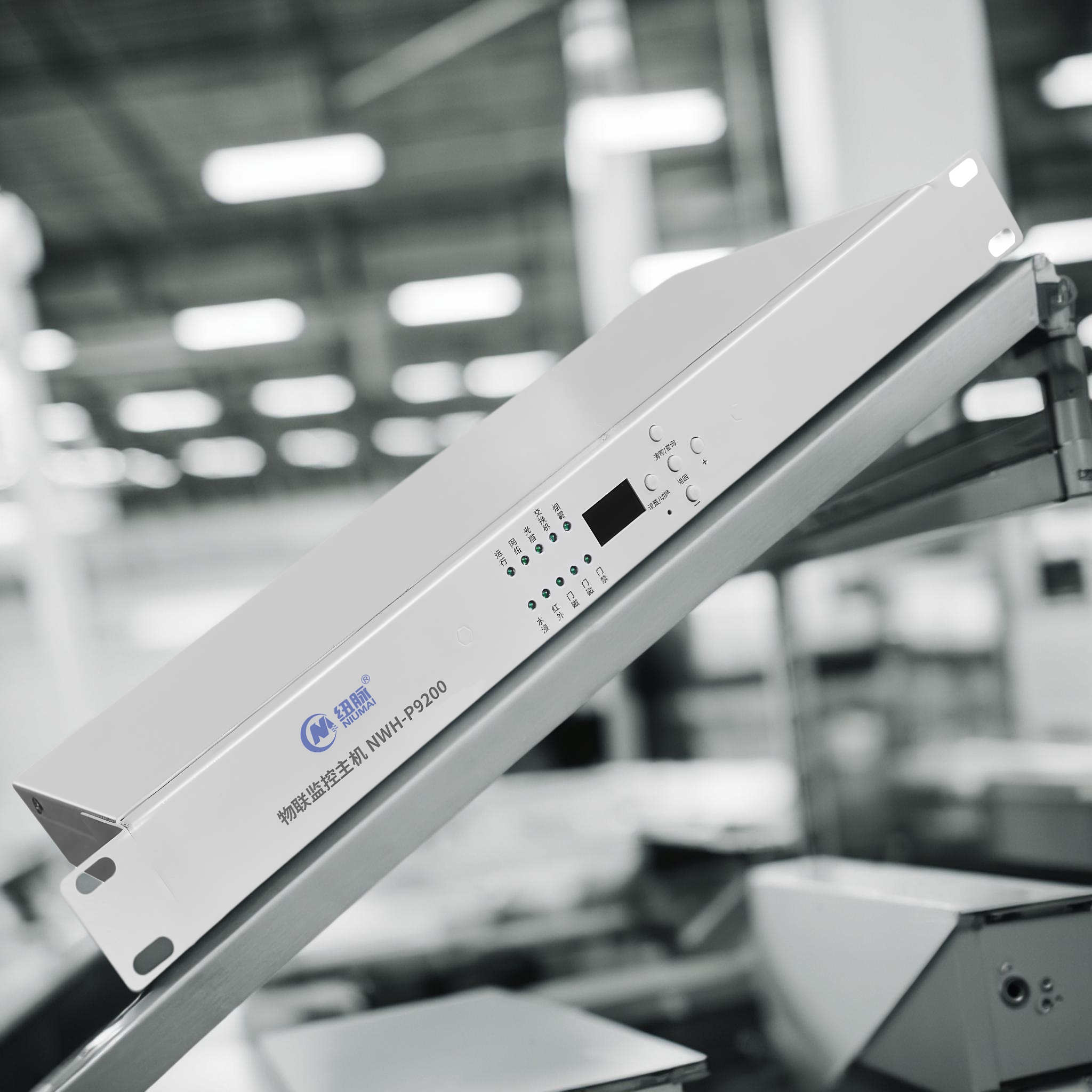

20) 内置蓝牙、液晶显示屏，支持小程序扫码登录、查询、配置、控制动环主机设备；
21) 支持声光报警，工作人员在开门后10秒内一键密码解除告警，非工作人员开门告警；
22) 平台具有项目管理、设备管理、故障告警分析、运维平台接入、远程升级功能；
23) 支持巡检指示灯，当箱体上电正常时，绿色指示灯亮；当发生告警或故障时黄色指示灯应点亮；
24) 支持通信协议对接第三方运维平台，支持API、SNMP、JAVAWeb运维平台对

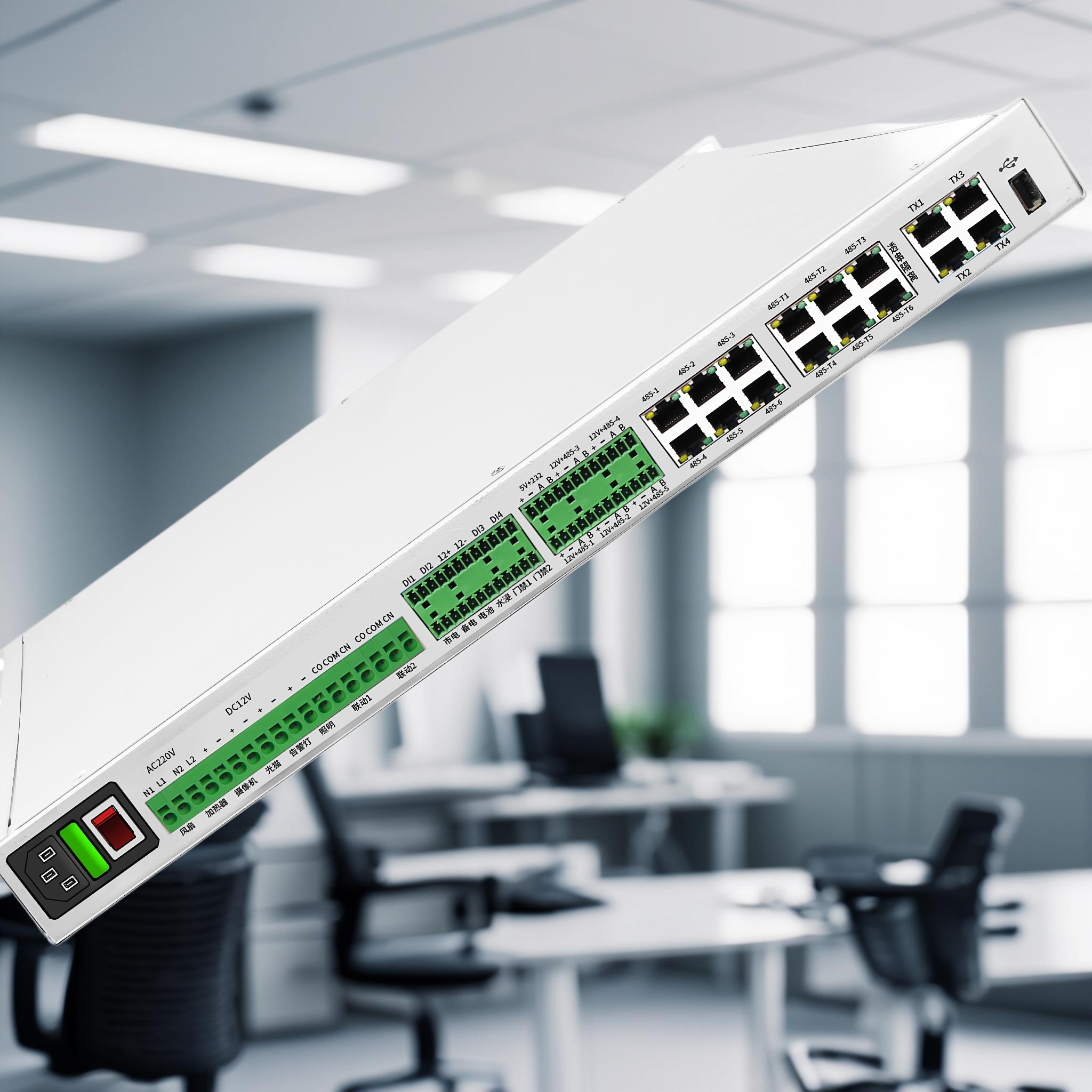

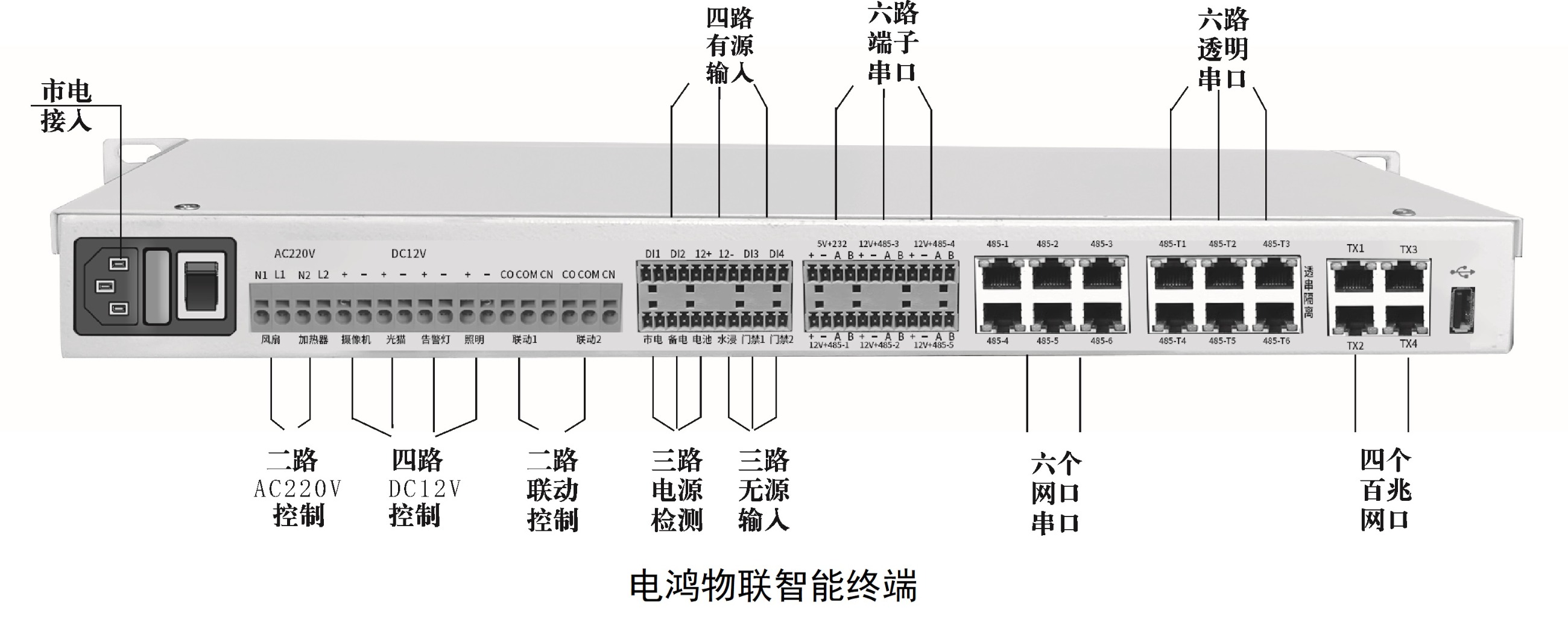

序号 | 端口类型 | 端口设备标识 | 备注 |
1 | 电源输入 | AC220V | 接市电AC220V50Hz电源，L接火线，N接零线，供电电压范围：AC175V~AC265V |
2 | 接地端子 | PE | 接箱内地线排，最终接入大地 |
3 | 电源输出 | DC12V | 接DC12V的设备，给烟感等设备供电 |
4 | 以太网 | 以太网 | 接交换机或光猫联网设备欸 |
5 | RS485 | RS485A/B | 接智能电表，可远程读取电表值 |
6 | AI1模拟量输入 | 光感采集 | 光线探测器 |
7 | AI2模拟量输入 | 温度采集 | 内置温度探测器 |
8 | AI3模拟量输入 | 湿度采集 | 内置湿度探测器 |
9 | AI4模拟量输入 | 电压采集 | 内置市电AC220V电压检测器 |
10 | AI5模拟量输入 | 电流采集 | 内置市电AC220V电流检测器 |
11 | AI6模拟量输入 | 漏电采集 | 内置市电AC220V漏电互感器 |
12 | DI1告警输入 | 箱门 | 接门禁开关，用来检测箱门当前的状态，箱门是打开还是关闭 |
13 | DI2告警输入 | 烟感 | 接烟雾传感器，用来检测箱内是否有烟雾 |
14 | DI3告警输入 | 水浸 | 接水浸传感器，用来检测箱底是否有积水 |
15 | DI4告警输入 | 电子锁1 | 接电子锁1的信号检测线，用来检测电子锁当前为打开还是关闭 |
16 | DI5告警输入 | 电子锁2 | 接电子锁2的信号检测线，用来检测电子锁当前为打开还是关闭 |
17 | DI6告警输入 | 备用 | 备用DI口，可设置空开、防雷等信号输入口 |
18 | DI7告警输入 | AC220V掉电 | 内置市电AC22OV掉电检测 |
19 | DI8告警输入 | DC12V掉电 | 内置DC12V系统电源掉电检测 |
20 | DC12-DO1控制输出 | DC12V告警灯 | 接DC12V故障告警灯，动环检测到告警后该灯亮起 |
21 | DC12-DO2控制输出 | DC12V照明灯 | 接DC12V的箱内照明，箱门打开后进行箱内照明，接线时注意电源的正负极不要接反 |
22 | DC12-DO3控制输出 | DC12V电子锁2 | 接DC12V电子锁，可以用蓝牙开锁，接线时注意电源的正负极不要接反 |
23 | DC12-DO4控制输出 | DC12V电子锁1 | 接DC12V电子锁，可以用蓝牙开锁，接线时注意电源的正负极不要接反 |
24 | DC12-DO5控制输出 | DC12V交换机 | 接DC12V交换机，接线时注意电源的正负极不要接反 |
25 | DC12-DO6控制输出 | DC12V光猫/收发器 | 接DC12V光猫或光纤收发器，接线时注意电源的正负极不要接反 |
26 | AC220-D01控制输出 | AC220V风扇控制 | 接AC220V风扇，该端口供电由温湿度传感器控制 |
27 | AC220-D02控制输出 | AC220V加热器控制 | 接AC220V加热器，该端口供电由温湿度传感器控制 |
28 | AC220-D03控制输出 | AC220V摄像机控制 | 默认IPC摄像机，可定义设备类型 |
29 | AC220-D04控制输出 | AC220V摄像机控制 | 默认IPC摄像机，可定义设备类型 |
30 | AC220-D05控制输出 | AC220V插座控制 | 默认交流插座，可定义设备类型 |
31 | AC220-D06控制输出 | AC220V插座控制 | 默认交流插座，可定义设备类型 |
