智能监控箱专用多路交直流输出POE电源模块
摘要
NSP-C4860AD是一款专为智能监控箱、网络接入点及物联网边缘设备设计的模块化集成电源。本产品创新性地将POE供电、AC/DC配电管理集于一体，提供4路隔离DC48V/60W总功率的POE输出和3路AC220V备用输出。其采用翻转式接线端子与免螺丝安装设计，极大简化了现场安装与维护流程，并具备全面的短路、过载保护及PC阻燃防尘散热结构，确保户外恶劣环境下稳定、安全、可靠运行，是智慧城市、安防监控等领域理想的电源解决方案。
1.产品概述

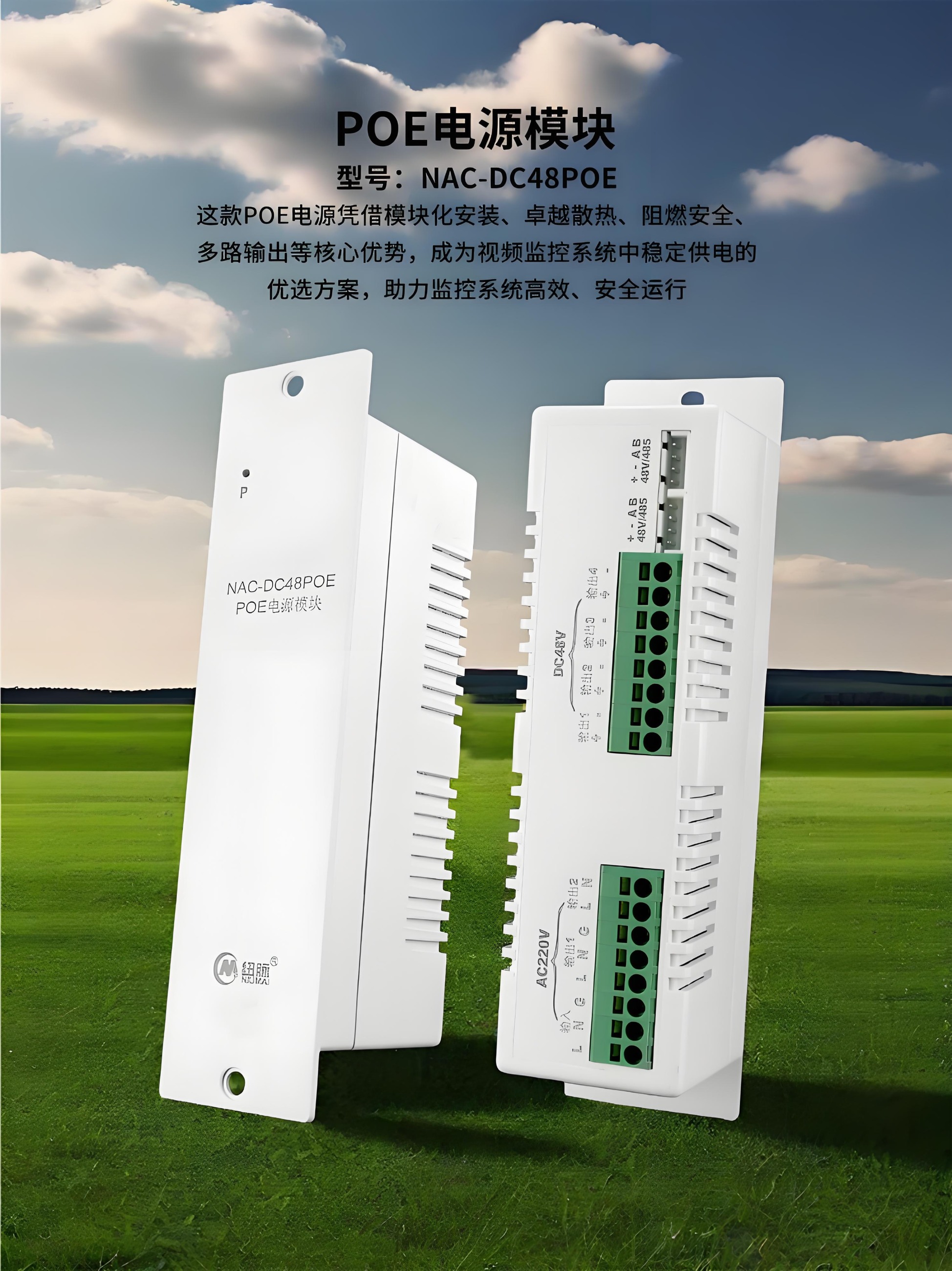

NSP-C4860AD是一款高度集成、功能强大的模块化电源分配单元，专为现代智能监控箱的复杂供电需求而设计。它有效解决了传统方案中需要单独配置POE交换机、电源适配器和电源插座所带来的空间占用大、接线复杂、可靠性低及维护困难等问题。本产品通过将交直流多种输出规格、安全保护与智能管理功能集成在一个紧凑、坚固的模块中，为箱体内的网络摄像机、无线AP、交换机、光纤modem、传感器等设备提供一站式供电解决方案，显著提升工程安装效率与系统整体可靠性。
2.核心特性
高度集成：单模块集成POE供电（网线供电）和AC交流输出，简化箱内布局。
智能供电：支持IEEE802.3af/at标准，提供4路独立的48V直流POE电源输出。

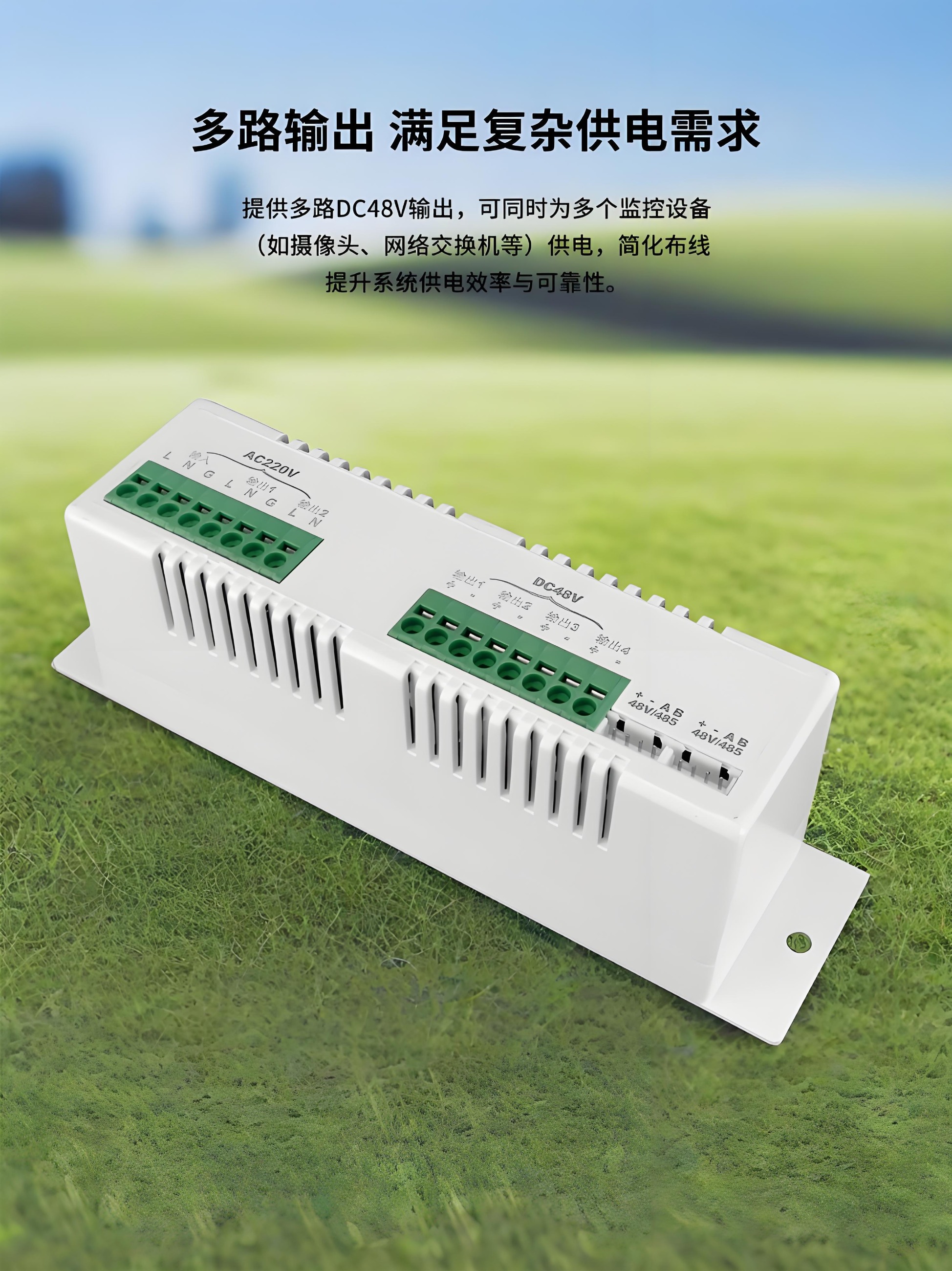

灵活配电：除POE输出外，额外提供3路220V交流输出，为非POE设备供电。

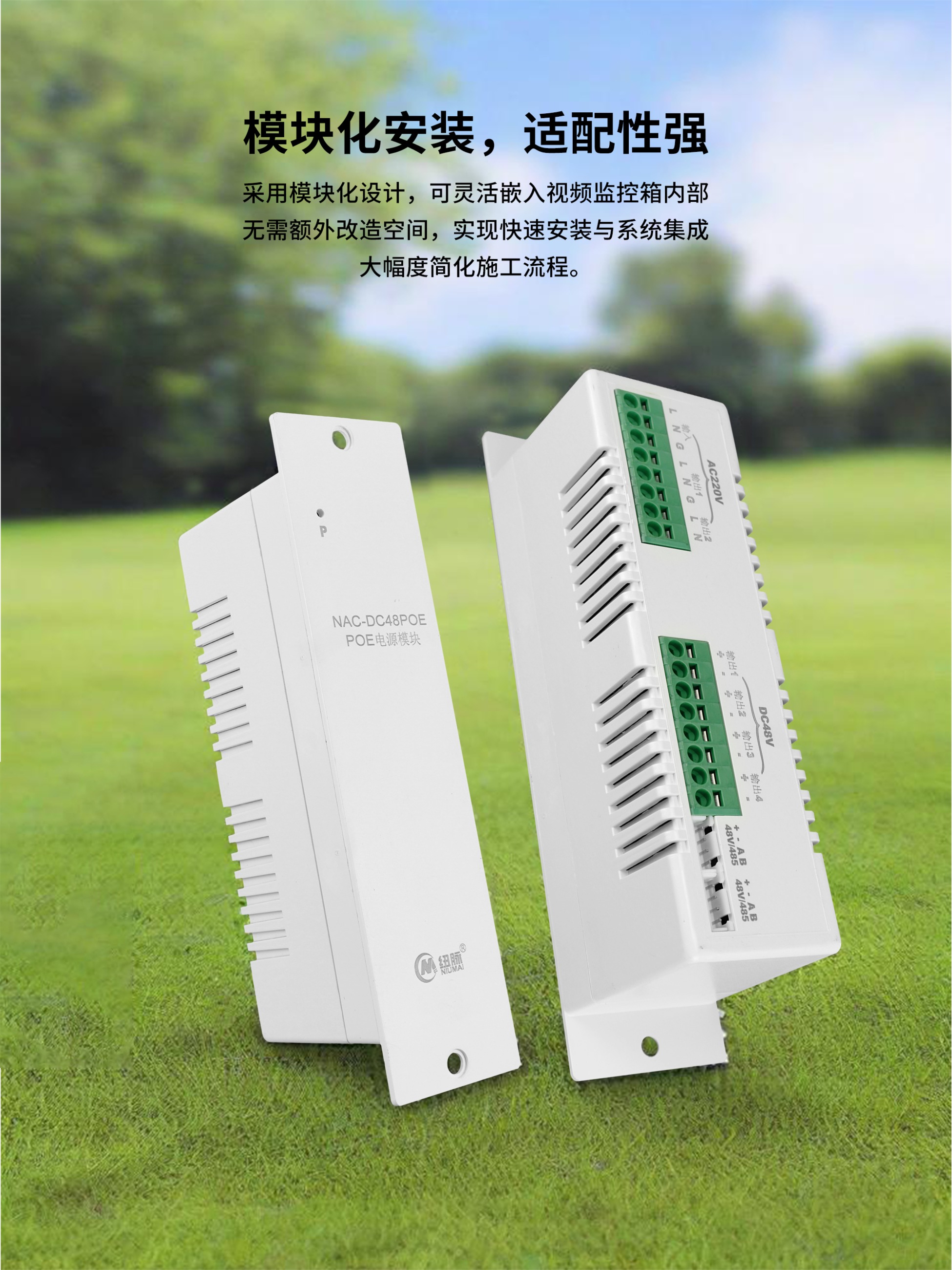

便捷安装：独特的翻转式接线端子设计，正面即可完成所有线缆连接；支持标准导轨免螺丝快速安装。
全面保护：具备单路短路、过载保护功能，故障排除后自动恢复，保障系统安全。

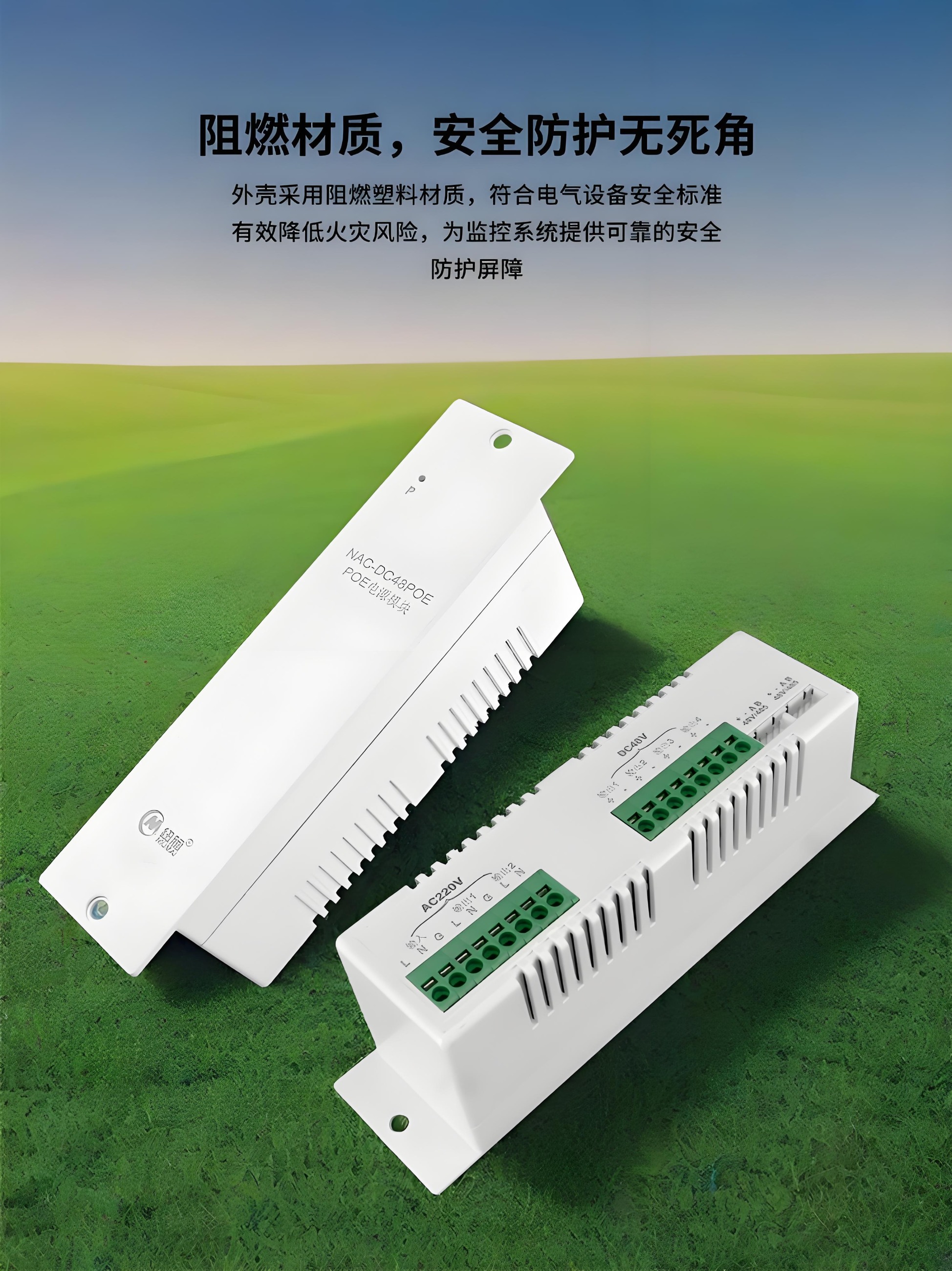

坚固可靠：PC材质阻燃外壳，内置高效散热风道与防尘网，适应高温、多尘的恶劣工作环境。
3.技术规格
参数类别 | 详细规格 |
产品型号 | NSP-C4860AD |
输入特性 | 电压: AC 100-240V ~ 50/60Hz |
| 功耗: 空载<0.5W |
POE输出特性 | 输出路数: 4路独立 |
| 输出标准: IEEE 802.3af/at |
| 输出电压: DC 48V |
| 单端口最大电流: 600mA (at) |
| 单端口最大功率: 30W (at) |
| 总输出最大功率: 60W |
AC输出特性 | 输出路数: 3路独立 |
| 输出电压: AC 220V (与输入并联) |
| 接口类型: 国标三孔插座或接线端子 |
通信与管理 | 工作状态指示: 每路DC输出具备独立LED状态指示灯（绿色-正常，黄色-短路/过载） |
| 总电源输入指示灯: 红色 |
保护功能 | 输入保护: 过压/欠压保护，雷击浪涌保护（可选） |
| 输出保护: 每路DC输出独立短路保护、过载保护、过压保护 |
| 整机保护: 过热自动降载保护 |
物理特性 | 外壳材质: 94-V0级阻燃PC+ABS合金 |
| 安装方式: 标准35mm导轨安装（免工具卡扣） |
| 接线方式: 翻转式防脱落接线端子（可翻转90°或180°便于接线） |

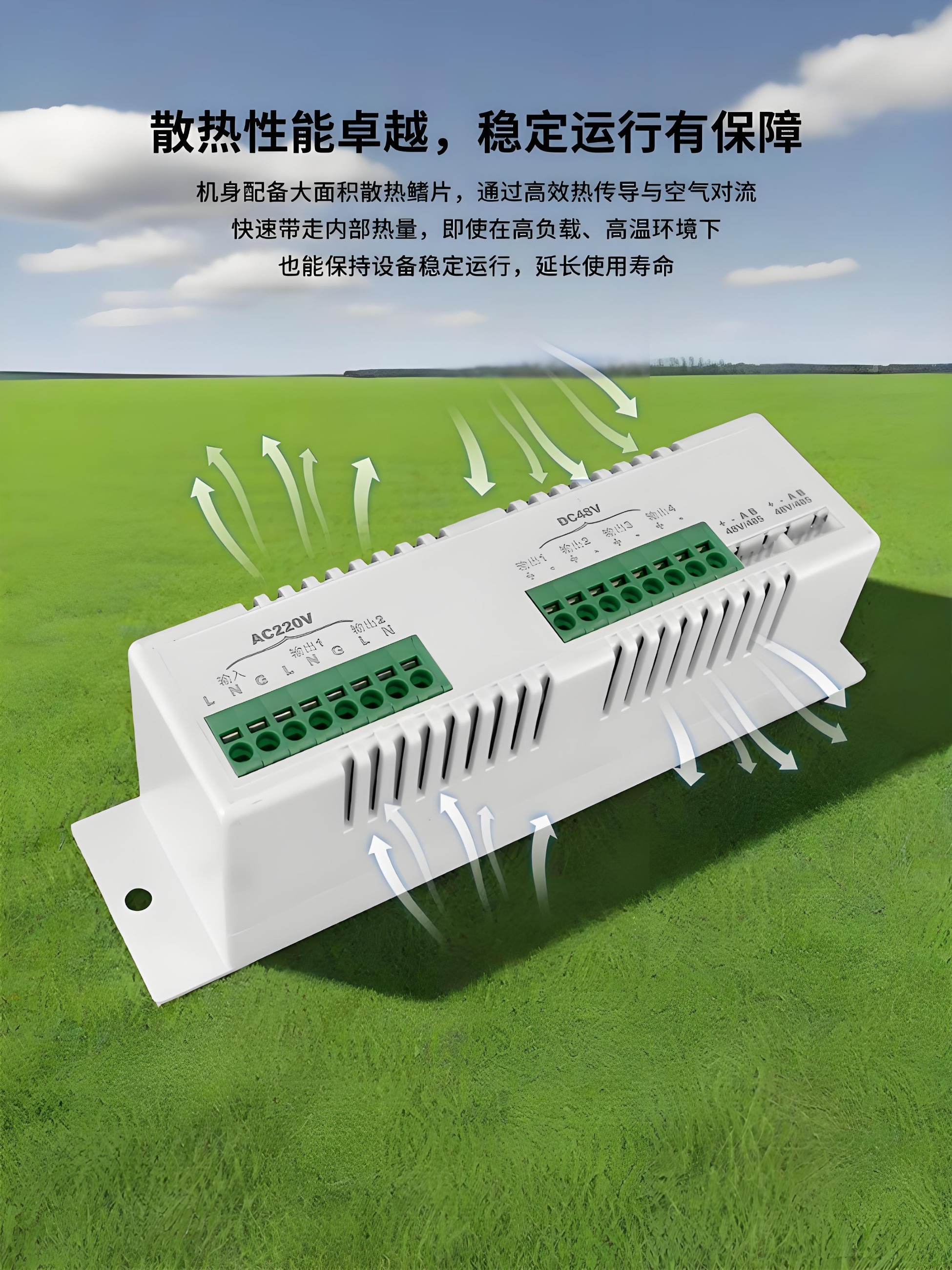

| 散热方式: 自然对流散热+金属基板导热，优良防尘风道设计 |
环境规格 | 工作温度: -20℃ ~ +60℃ |
| 存储温度: -40℃ ~ +85℃ |
| 工作湿度: 5% ~ 95% RH (非凝露) |
4.应用场景
本产品广泛应用于所有需要集中、可靠供电的户外机箱场景，特别是：
智慧城市项目:智慧灯杆综合设备箱、交通信号控制箱、电子警察设备箱。
安防监控系统:小区、园区、道路监控立杆设备箱，为球机、枪机、补光灯、交换机供电。
物联网边缘节点:环境监测站、智能井盖、农业传感网络汇聚箱。
无线城市覆盖:室外WiFiAP接入点配电箱。
