七防一智能抱杆监控箱箱体、集成一体化智能箱箱体体特点

“七防一智能”抱杆监控箱箱体、集成一体化箱体

摘要

NBX-A405522抱杆监控箱以“七防一智能”为核心：IP65防水防尘、1.2mm镀锌钢板防锈、三角锁具防盗、IK08防冲击、双层网罩防生物、铝箔层防凝露，集成自然通风与-40℃低温温控，保障户外设备全天候安全运行。

监控箱，又名防水箱、安防箱、电源箱、控制箱，是安装在监控立杆中部，抱杆安装

“七防一智能”结构详解

一、基础防护三重保障

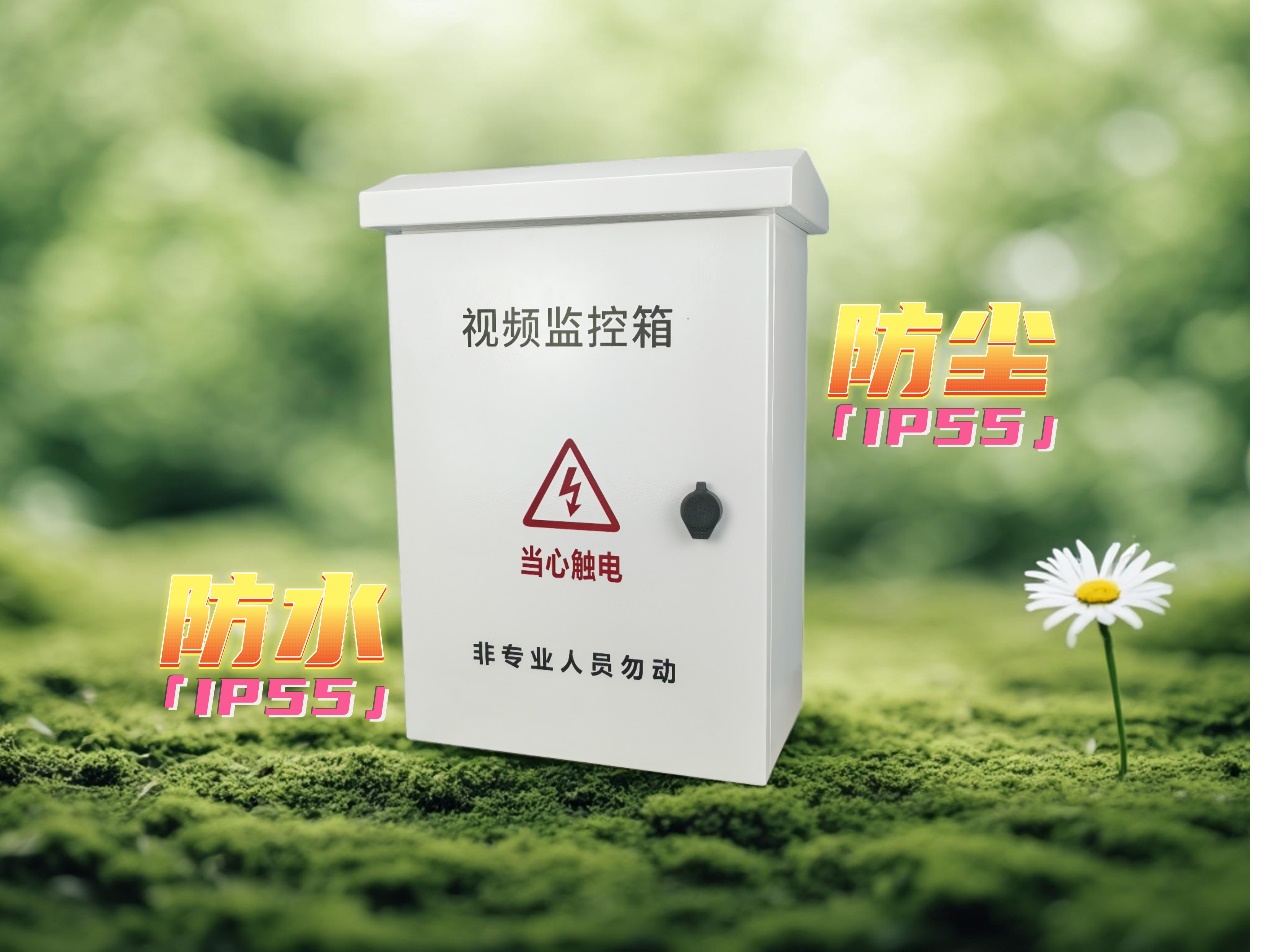

1.防水防尘（IP65级）

-密封设计：箱门双层硅胶密封条+内嵌导水槽，阻隔雨水渗透；进出线孔标配防水锁紧接头（支持φ25-32mm线径）。

-防尘能力：通风孔内置不锈钢滤网（孔径0.8mm），灰尘阻隔率＞99%。

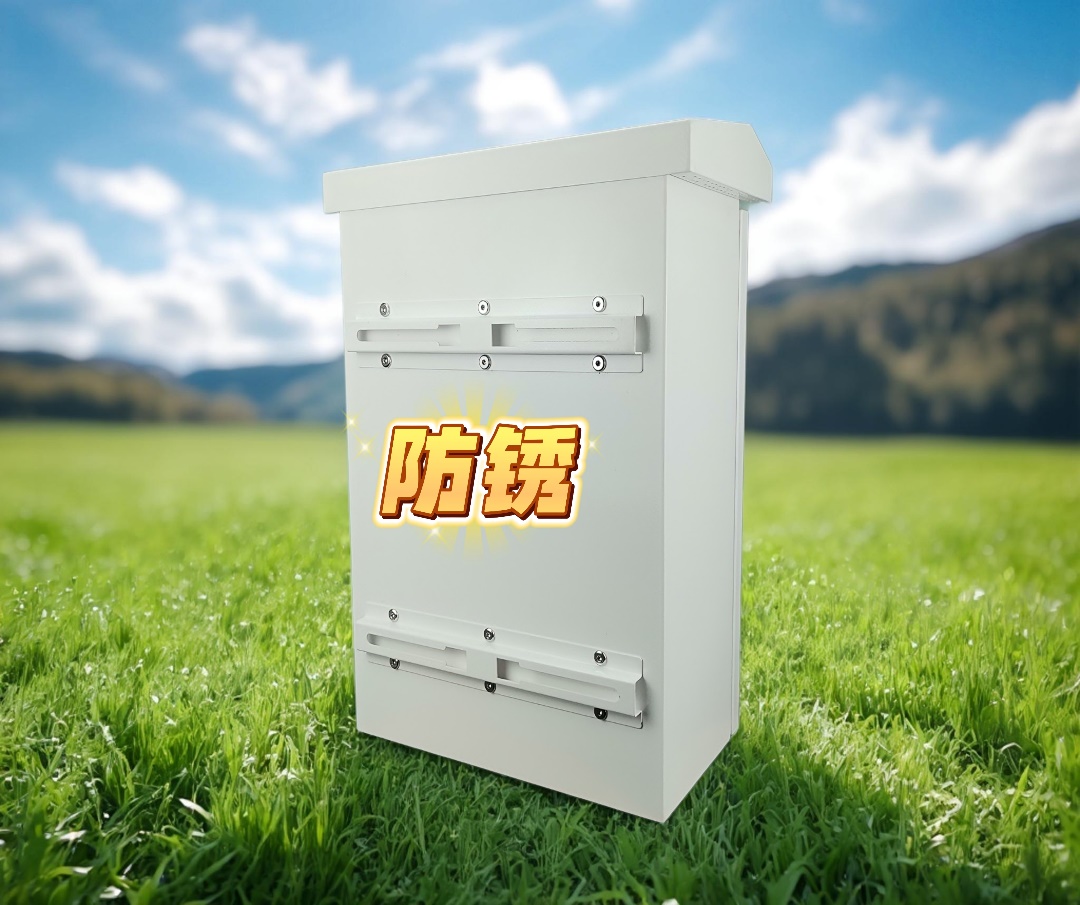

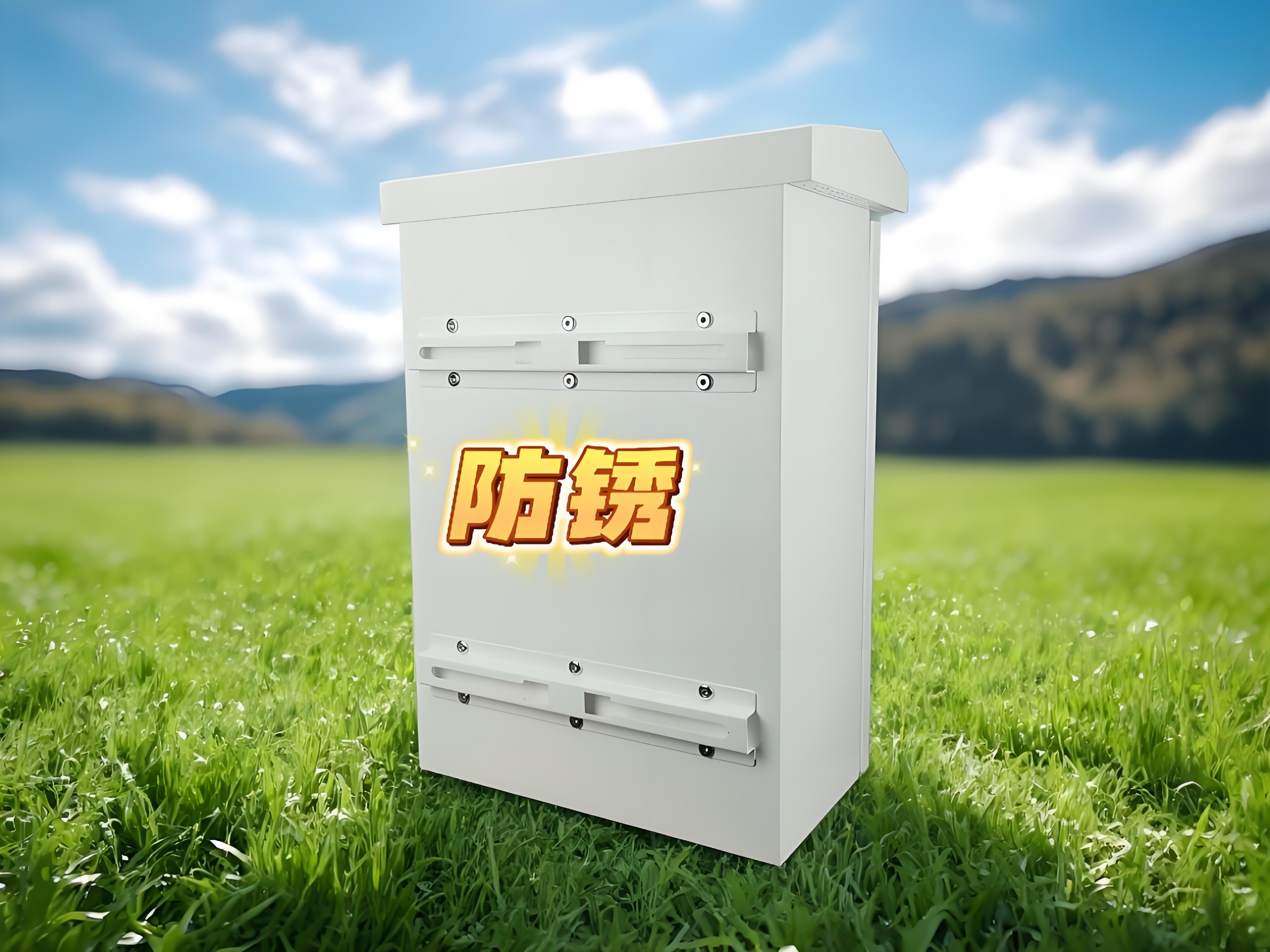

2.防锈防腐

-1.2mm镀锌钢板基材，表面静电喷涂RAL7035灰（耐盐雾≥500小时），无外露螺丝避免电解腐蚀。

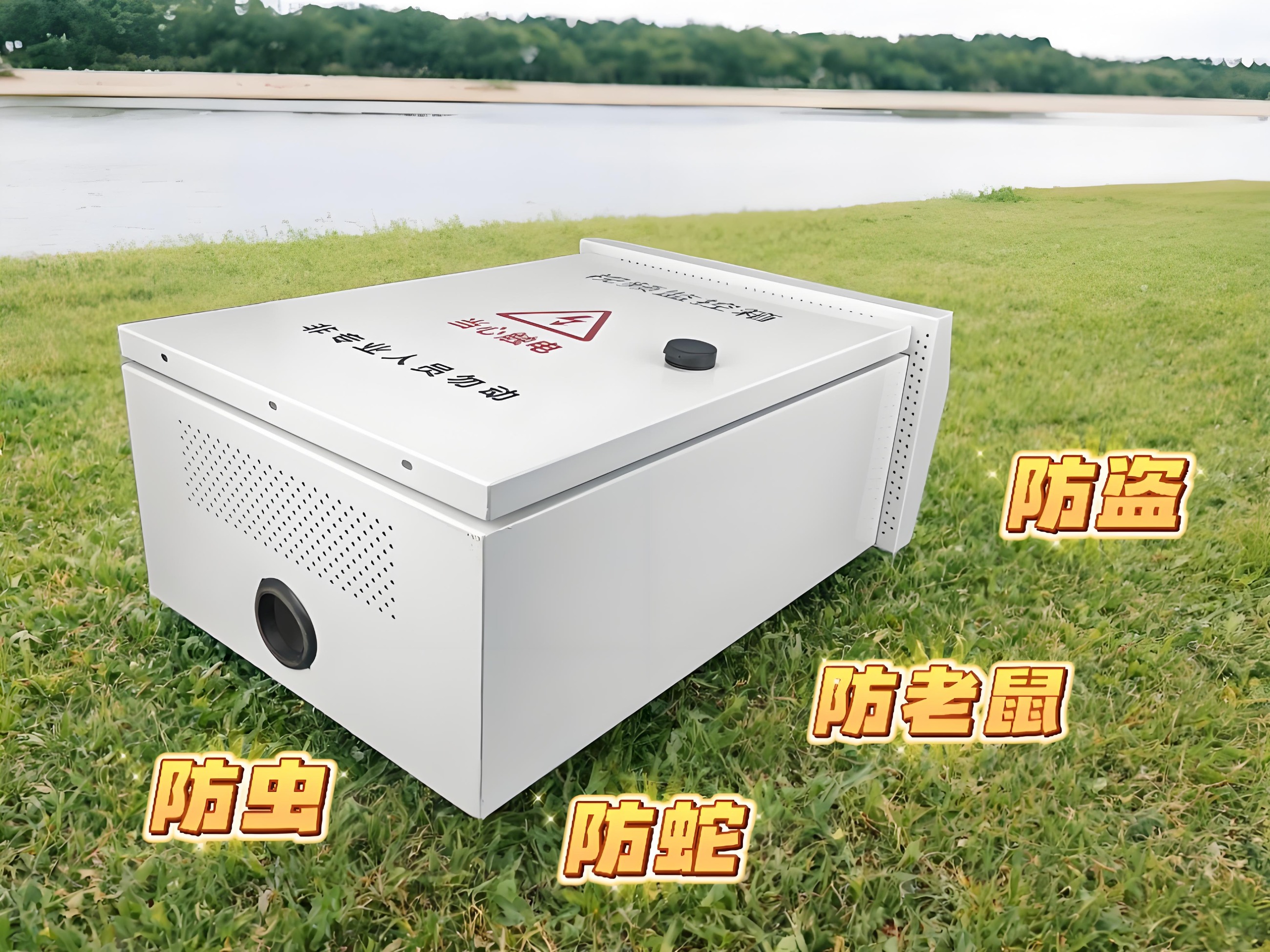

3.防盗抗破坏

-机械锁防钻：C级锁芯+箱门内嵌2.0mm防撬钢板；

-电子扩展：选配4G电子锁，支持远程授权开锁及操作审计。

二、机械与生物防护

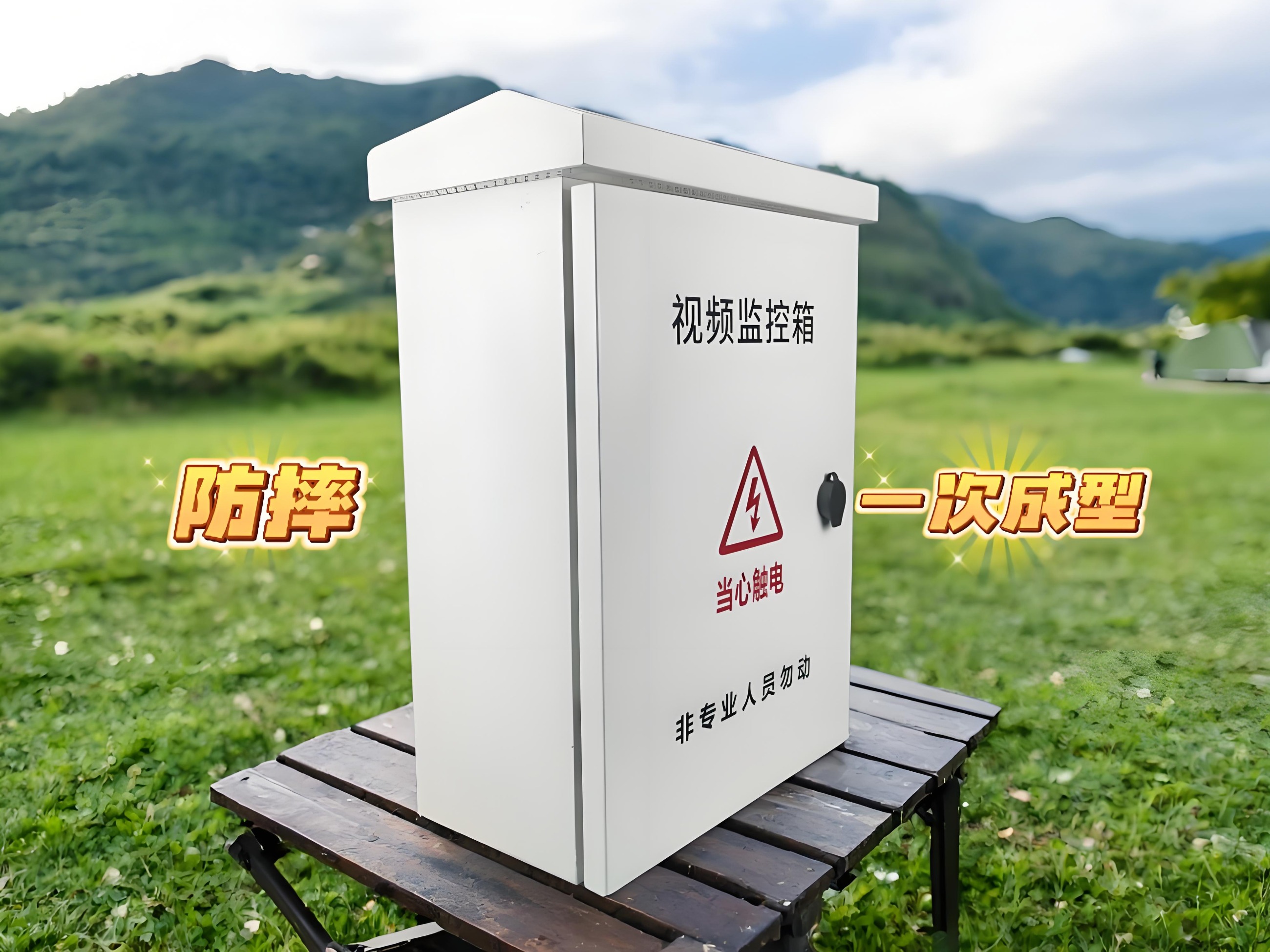

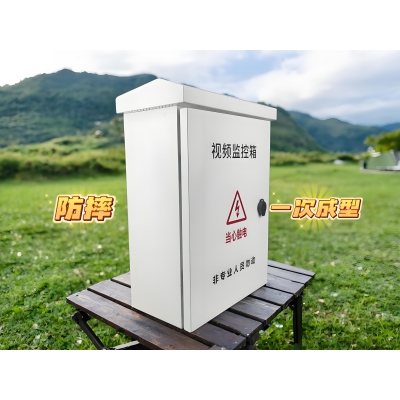

4.防冲击（IK08级）

-箱体六角一体折弯成型，边角R型加固，通过5焦耳冲击测试（等效1m高度坠落水泥地无损）。

5.防生物侵入

-防蛇鼠虫蚁：通风孔/线孔采用双层交错不锈钢网罩（孔径≤1mm）+阻燃硅胶塞，阻断啃咬；

-防昆虫结网：迷宫式风道强制气流单向流动，杜绝飞虫驻留。

6.防凝露

-箱内壁全覆盖铝箔隔热层，降低内外温差；结合温控系统，将湿度波动控制在±5%RH。

三、智能环境调控

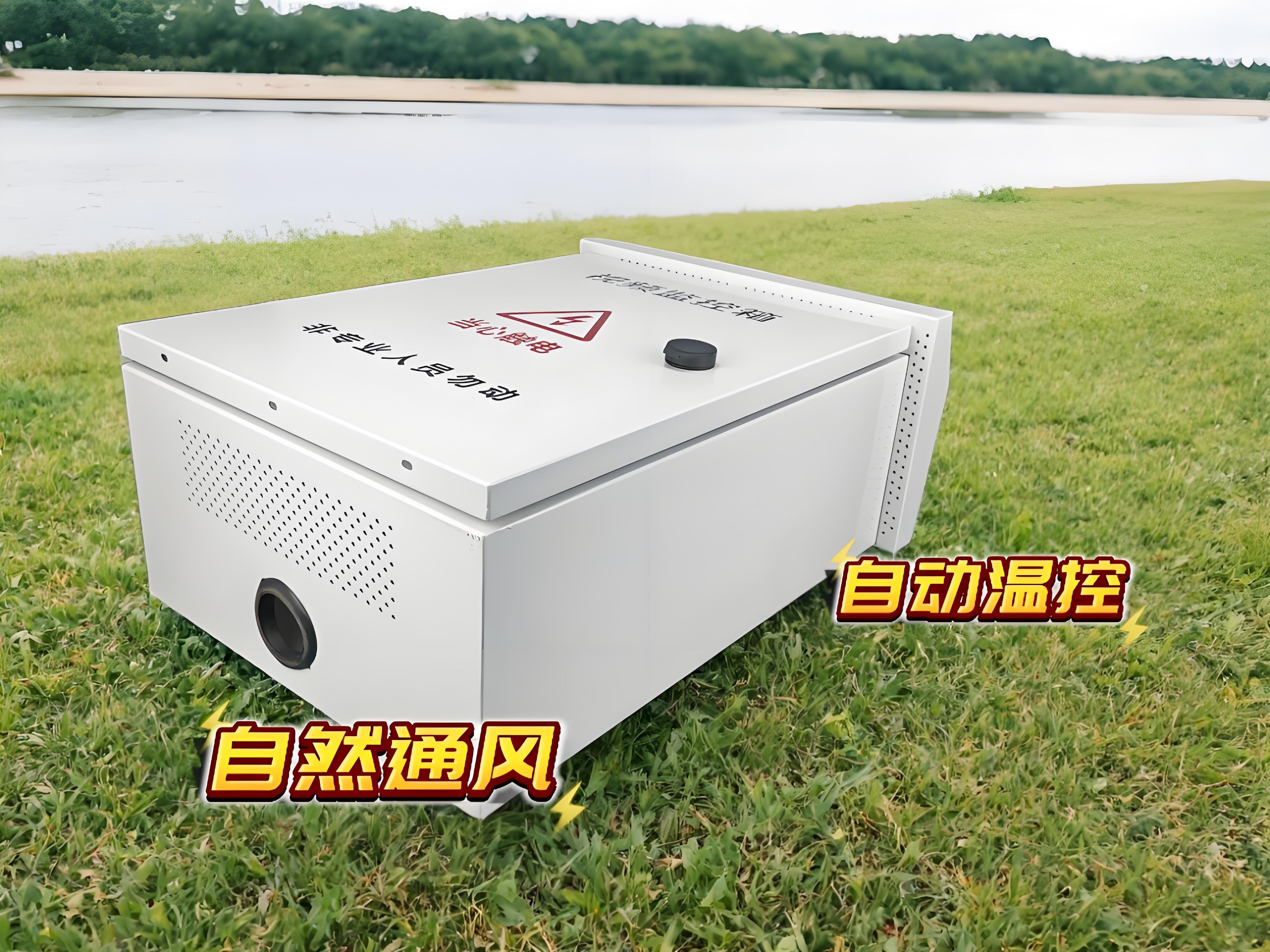

7.自然通风与自动温控

-被动散热：底部隐藏式防尘进气口+顶部30°倾角百叶出风口，实现空气对流（温升≤8℃）；

-主动温控：双滚珠风扇支持-40℃冷启动，＞45℃自动开启（功耗8W），＜35℃关闭；极端高温时智能调速降温。

四、工业级结构设计

-抗震适配：抱杆支架兼容Φ76~114mm杆径，内置减震胶垫，通过GB/T2423.10正弦振动测试（10-150Hz/2G）。

-空间布局：

-上层：1U标准导轨（19英寸设备兼容）；

-下层：隔离式电源仓（支持双路AC220V输入+蓄电池扩容）；

-线缆管理：底部进线+顶部理线槽，预留扎带孔位。

选配功能

-防雷升级：40kA通流避雷模块（8/20μs波形）；

-应急供电：12V/7Ah蓄电池（断电续航≥4小时）；

-智能运维：4G电子锁+温湿度传感器联动告警。

场景验证：

-防风：120km/h风洞测试无变形（12级台风等效）；

-耐候性：-40℃~75℃宽温运行，防锈寿命≥10年（C4级腐蚀环境）。

-应用：高速公路监控杆、森林防火观测点、沿海5G微基站等高暴露严苛场景。
