油库多功能综合杆系统设计方案
摘要：油库设计的多功能智能杆系统设计方案，涵盖概况、目标、架构、关键技术、技术参数及设备清单，满足防爆、安防、消防、通信、环境监测等一体化需求
项目概况
背景分析：

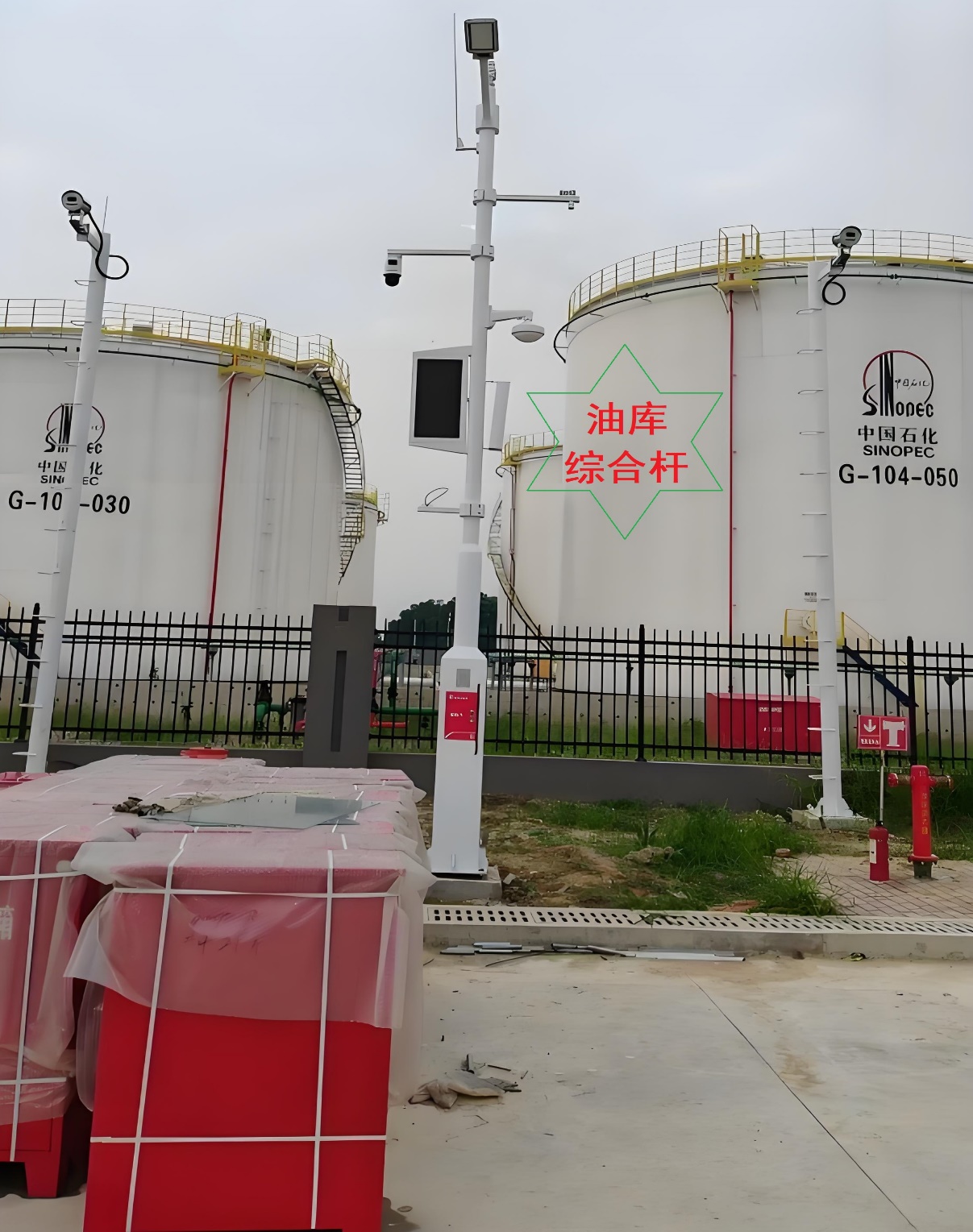

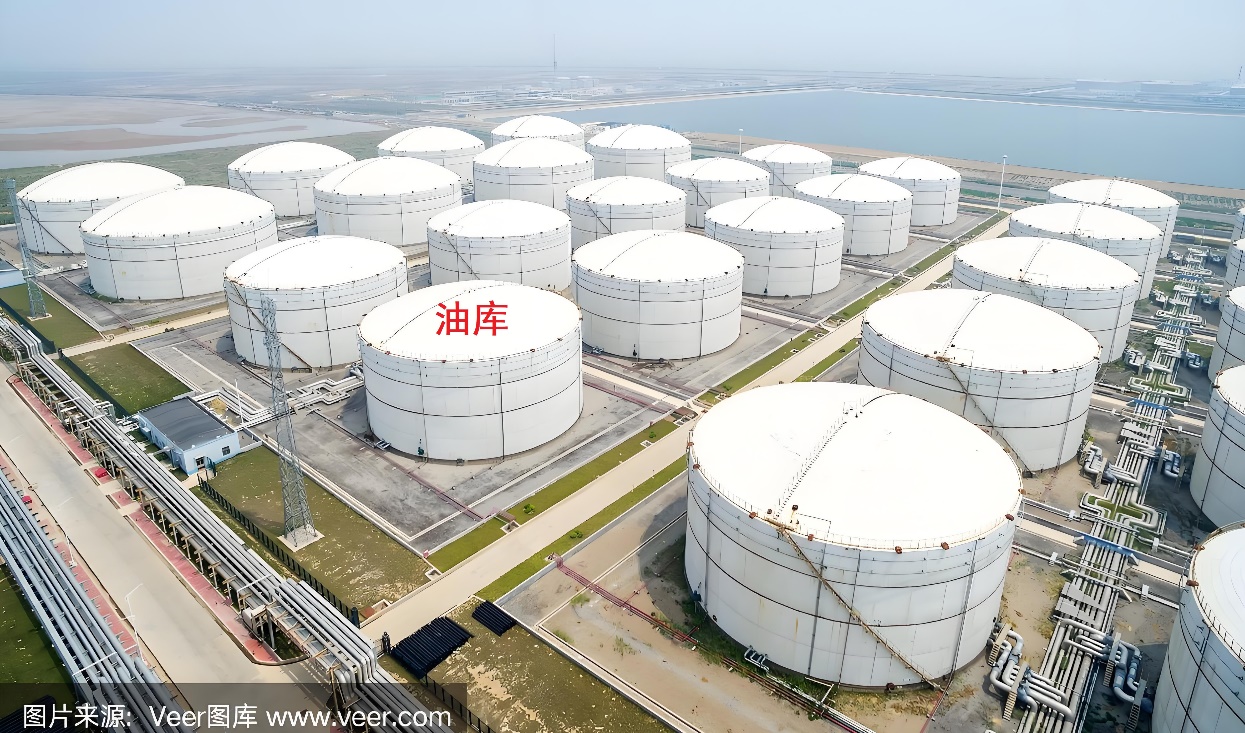

油库作为高危作业区域，需集成智能化手段提升安全管理效率。本方案设计一种多功能智能杆，集AI监控、应急通信、环境监测、消防联动、照明等功能于一体，通过边缘计算实现数据融合与实时响应，构建油库全域物联感知网络。
应用场景：
油品储罐区周界安防监控
装卸作业区人员行为智能识别
消防通道应急照明与广播
气象灾害实时预警
消防设施一键联动
设计目标
1.安全防爆：全设备满足ExdIICT6Gb防爆等级
2.智能融合：AI视频分析+消防+通信多系统联动
3.高效运维：设备状态远程监测，故障自诊断
4.扩展灵活：支持模块化设备增删与协议扩展
5.节能可靠：双路供电+智能配电，MTBF≥10万小时

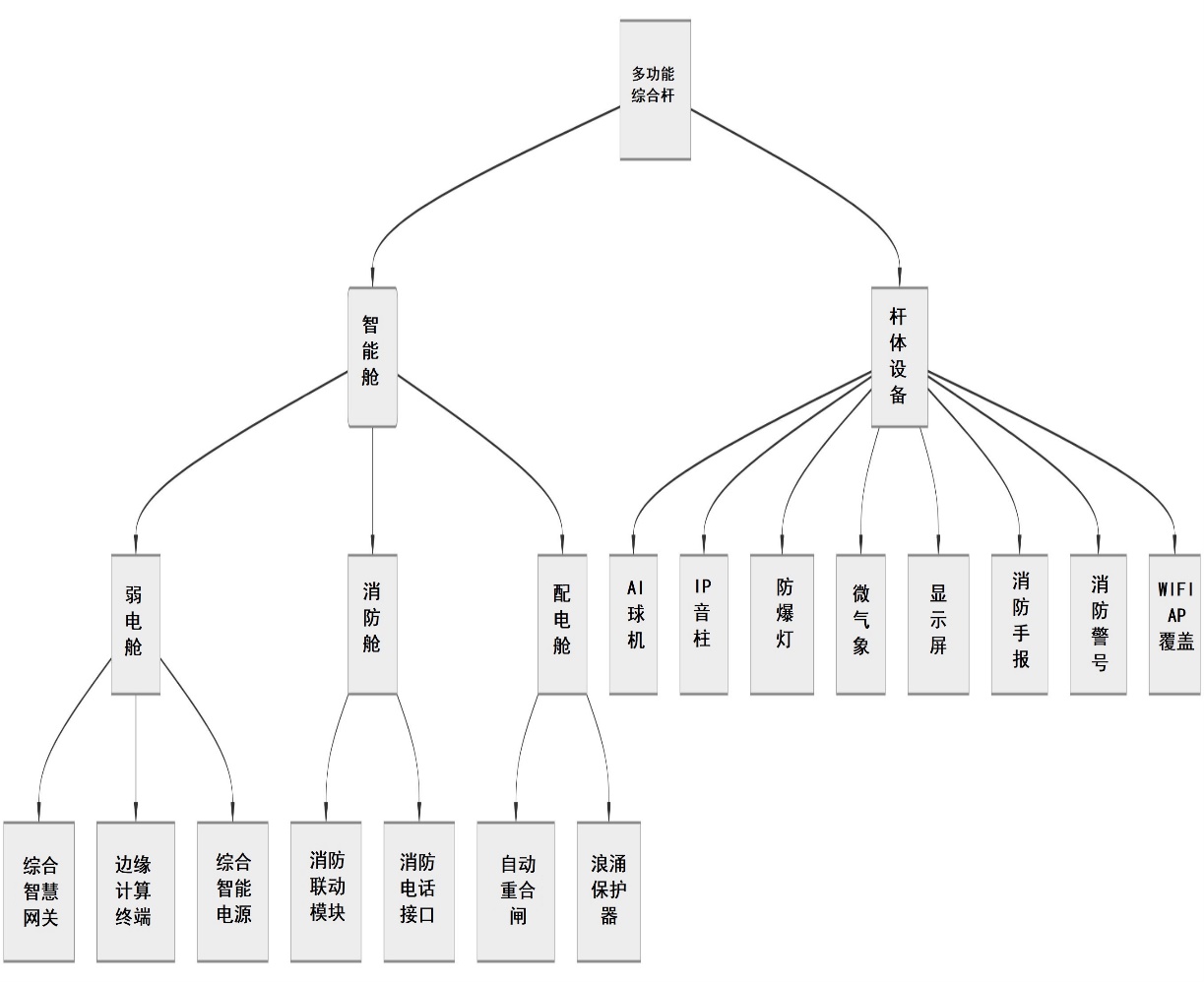

系统架构
关键技术
智能设备舱设计
舱室 | 功能说明 | 关键技术 |
|---|---|---|
弱电舱 | 安装通信及边缘计算设备 | 导热硅胶填充散热，IP66防护 |
消防舱 | 独立隔离消防信号传输 | 阻燃环氧树脂涂层，气密结构 |
配电舱 | 供电管理与防雷保护 | I级防雷器，双路AC380V输入 |
边缘计算平台
AI视频分析：
人员闯入识别、明火烟雾检测、静电防护服穿戴检测
支持20路视频流实时分析，响应延时≤200ms
协议融合：
支持Modbus/OPCUA/MQTT协议转换
消防信号透传支持DI/DO/RS485
消防联动机制
消防应急流程示例
火灾报警-----消防手报触发
----启动消防警号
----照明切换频闪
----音柱播放疏散指令
----上传中心平台
防爆与防护设计
杆体材质：镀锌钢板，表面静电喷涂
设备防护：全设备IP68防护，40℃~+75℃宽温运行
防爆认证：符合GB3836.12010标准
主要技术参数
设备名称 | 技术参数 |
|---|---|
AI视频监控球机 | 400万像素，30倍光学变焦，支持烟火识别，Ex d IIC T6 |
综合智能网关 | 2光8电环网交换，4×DI/4×GE，边缘计算能力4TOPS |
8要素气象站 | 风速/风向/温湿度/大气压/雨量/光照/PM2.5/雷电监测 |
防爆照明灯 | 100W LED，照度≥120lux@5m，色温5000K |
IP音柱 | 30W功率，声压级≥120dB，支持广播对讲 |
LED显示屏 | P4全彩，1920×1080，亮度8000nit |
2.系统性能指标
网络可靠性：环网自愈时间≤20ms
消防响应延时：手报到警号启动≤1s
供电冗余：UPS备电≥4小时
通信距离：WiFi覆盖半径≥150m
设备清单（单杆配置）
分类 | 设备名称 | 数量 | 备注 |
|---|---|---|---|
智能舱设备 | 综合智能网关 | 1 | 含边缘计算+交换机+DI |
| 综合智能电源 | 1 | 输入AC220V，输出DC12V/10A,48V2A |
杆载设备 | AI球型摄像机 | 2 | 防爆型，支持热成像 |
| IP一键对讲终端 | 1 | 防爆按键，全双工对讲 |
| IP防爆音柱 | 1 | 支持分区广播 |
| 防爆照明灯 | 4 | 杆顶+侧向照明 |
| 8要素气象站 | 1 | 含防辐射罩 |
| LED信息屏 | 1 | 防爆玻璃面罩 |
消防设备 | 消防手动报警按钮 | 2 | 防爆型，带玻璃防护 |
| 消防声光警号 | 1 | 105dB脉冲警报 |
| 消防电话插孔 | 1 | 防水RJ11接口 |
| 消防透传模块 | 1 | 支持4路DI信号接入 |
辅助设备 | 工业WiFi AP | 1 | 双频1200Mbps |
| 防雷接地套件 | 1 | 接地电阻≤4Ω |
创新点说明
1.三舱分体防爆设计
弱电舱与消防舱物理隔离，避免信号干扰；配电舱独立散热通道，降低高温风险。
2.边缘智能分析
网关内置油库专用AI算法库：
卸油作业违规行为识别（抽烟/打电话）
储罐液位异常变化预警
周界入侵轨迹跟踪
3.消防多级联动
消防手报>>透传模块：DI信号触发
透传模块>>智能网关：RS485上传
智能网关>>音柱/警号：启动广播警报
智能网关>>照明系统：切换应急模式
智能网关>>监控平台：推送报警位置视频
4.能源智能管理
综合电源支持：
光照感应自动调光（照明功率动态调节）
离网模式下的设备优先级供电（消防>通信>照明）
实施效益
1.安全提升：风险事件识别率提高90%，应急响应速度缩短至5秒内
2.运维降本：设备统一管理减少30%巡检人力，故障定位效率提升80%
3.扩展能力：预留3个DI接口及2个设备挂载位，支持未来氢气监测等新传感器接入
