摘要：150KM地方铁路设计的智能化视频监控与入侵预警系统深化方案，聚焦创新性、可靠性与实用性，满足恶劣环境与复杂场景需求
项目背景与需求分析
1.1 项目背景
地方铁路普遍存在环境恶劣（山区、隧道、高寒/高温）、供电困难（无市电区域超60%）、网络覆盖弱、人工巡检效率低等问题，亟需通过智能化手段解决安全管控难题。
1.2 核心需求
- 入侵检测：人员闯入铁路封闭区域的AI识别（人形+人脸）
- 多级报警：现场声光威慑 → 工区处置 → 路局指挥中心联动
- 司机预警：实时向列车驾驶员推送前方轨道入侵信息
- 供电冗余：市电/太阳能/储能混合供电，保障365天连续运行
- 网络健壮性：4G+LoRaWAN+光纤环网三重备份
- 设备集成化：一体化综合杆减少土建与维护成本

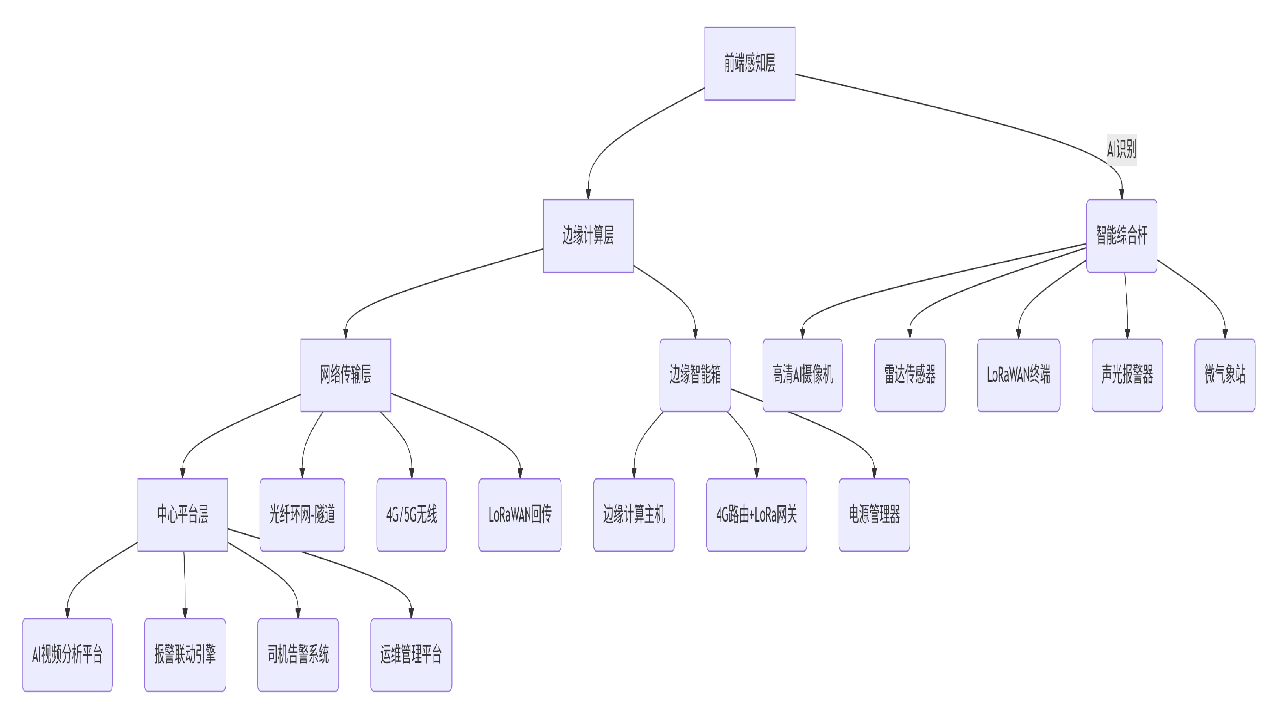

系统架构设计（云-边-端协同）
关键技术实现与创新点

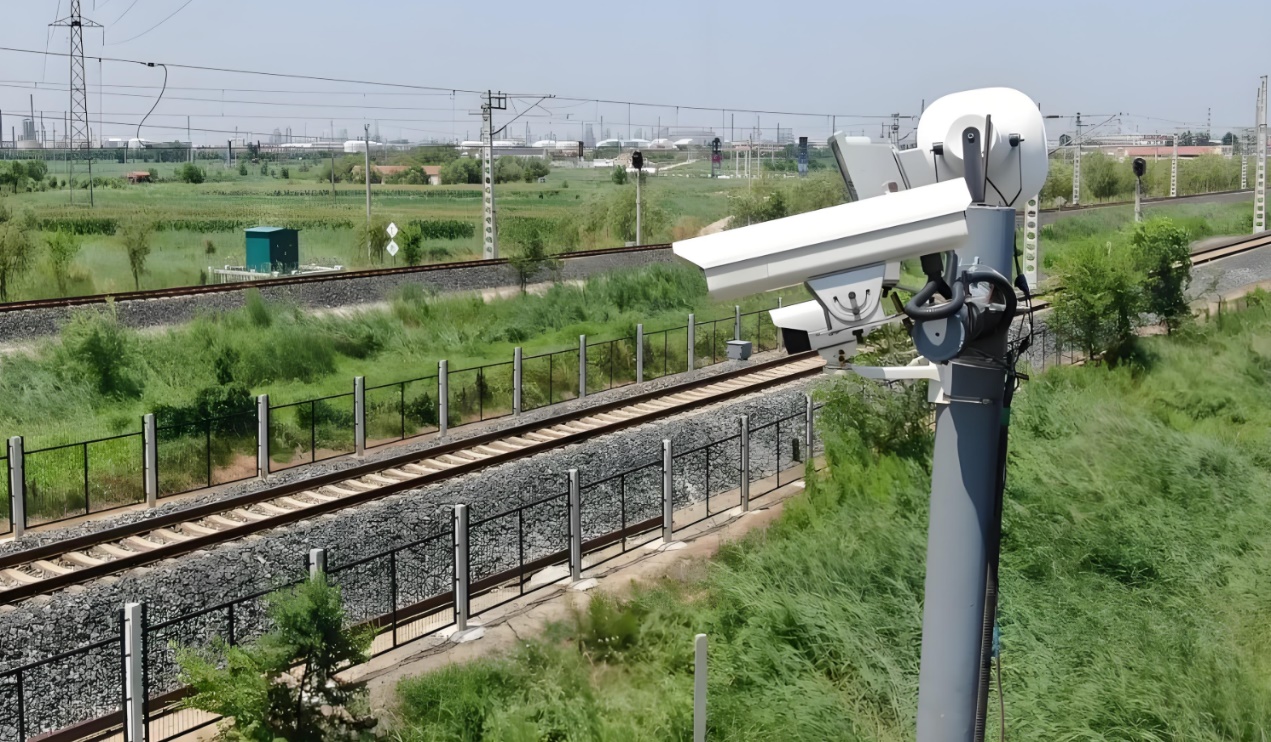

3.1 智能综合杆集成设计（创新点）
模块 | 功能 | 技术参数 |
|---|---|---|
主杆体 | 设备承载与供电 | 高度6-8m，抗风等级12级 |
AI摄像机 | 人形/人脸识别 | 400万像素，-40℃~+70℃宽温，IP68 |
毫米波雷达 | 穿透雨雾/黑夜探测 | 探测距离200m，精度±0.5m |
LoRa终端 | 低功耗数据回传 | Class A，通信距离5KM（视距） |
LED信息屏 | 远程警示标语发布 | 防水等级IP65，亮度自动调节 |
微气象站 | 温湿度/风速/雨量监测 | 数据联动设备保护策略 |
创新价值：减少杆体数量50%，降低施工成本，提升数据协同效率。
3.2 AI识别与报警联动
雷达+视频-----≥声光报警器-----≥定向语音播报-----≥上报监控平台-----≥判断是否在轨道内-----≥通知司机告警
多级报警策略：
1. 现场层：声光报警+语音驱离（延迟<1s）
2. 工区层：移动APP弹窗+处置任务下发
3. 路局层：大屏地图定位+应急资源调度
4. 司机层：机车终端显示入侵位置距离（如：“前方2KM轨道入侵！”）
3.3 混合供电系统（可靠性设计）
供电方式（单点示例）：
供电方式 | 适用场景 | 配置要点 |
|---|---|---|
市电优先 | 靠近居民区/车站 | 加装UPS（续航≥4小时） |
太阳能+储能 | 无电区（占比60%+） | 单晶硅板+磷酸铁锂电池（-40℃循环2000次） |
风光互补 | 高山风口区域 | 小型风力发电机补充冬季光照不足 |
3.4 韧性网络架构
网络类型 | 优势 | 部署方案 |
|---|---|---|
4G/5G无线 | 广覆盖、即插即用 | 工业级双卡路由器（移动/电信双链路） |
LoRaWAN | 低功耗、远距离、抗干扰扰 | 每5KM部署网关，回传感器数据 |
光纤环网 | 隧道内高带宽、低延迟 | 隧道壁挂式铠装光缆（双环自愈保护） |
传输策略：
- 视频流 → 4G/光纤（优先级QoS保障）
- 传感器数据 → LoRaWAN（节省流量）
- 报警信号 → 双通道冗余传输
工程
清单
（按150KM测算）
序号 | 项目 | 技术规格与配置明细 | 单位 | 数量 | 部署区域 |
1 | 智能综合杆 | 核心配置： | 点 | 550 | 非隧道区 |
|
| 智能摄像机（400万像素AI识别） |
|
|
|
|
| 毫米波雷达传感器 |
|
|
|
|
| 声光报警器（120dB） |
|
|
|
|
| IP65级杆体（含三级防雷、模块化支架） |
|
|
|
|
| 定向语音广播 |
|
|
|
|
| 边缘计算网关（4G/LoRa/边缘计算/故障诊断、4串口、四网口、（入侵检测/行为分析/设备诊断） |
|
|
|
|
| 综合智能电源(直流稳压、防雷、电源监控、故障诊断告警) |
|
|
|
|
| 智能设备舱（温湿度、水浸、烟雾、开门报警、加热、除湿、自动风扇、振动、倾斜） |
|
|
|
|
| 选配预留：微气象站（温湿度、大气压、风力、风速、雨量、PM2.5、PM10）/LED信息屏/紧急对讲接口 |
|
|
|
2 | 光伏储能系统 | 续航保障： | 点 | 550 | 非隧道区 |
|
| 单点配置：450W单晶硅光伏板+10kWh锂电池组 |
|
|
|
|
| 共享储能，3点共享储能单元 |
|
|
|
|
| 智能控制器（支持风光互补） |
|
|
|
|
| 阴雨续航≥7天（20℃~60℃环境） |
|
|
|
|
| 远程能源监控模块 |
|
|
|
3 | 隧道多网融合 | 网络架构： | 点 | 200 | 隧道区 |
|
| 无线+光网自动切换 |
|
|
|
|
| 泄露电缆无线网络覆盖 |
|
|
|
|
| 千兆光纤工业环网（自愈时间≤50ms） |
|
|
|
|
| 东西向双光环网结构 |
|
|
|
|
| 4G无线备份（双卡聚合）+ |
|
|
|
|
| LoRa物联网络（传输距离≥3km） |
|
|
|
4 | 隧道边缘智能箱柜 | 一体化方案： | 点 | 200 | 隧道区 |
|
| 防爆级400万像素摄像机（广角+云台） |
|
|
|
|
| 双电源UPS（市电/太阳能接入） |
|
|
|
|
| 智能配电柜(智能配电+电涌保护+远程控制+温湿度、水浸、烟雾、开门报警、加热、除湿、自动风扇、振动、倾斜) |
|
|
|
|
| 毫米波雷达传感器 |
|
|
|
|
| 声光报警器（120dB） |
|
|
|
|
| 定向语音广播 |
|
|
|
|
| 告警联动 |
|
|
|
|
| 边缘计算终端（入侵检测/行为分析/设备诊断） |
|
|
|
8 | 道口预警 | 摄像头+监控杆+AI识别+语音播报+防护栏联动+智能箱+LED显示+声光报警 | 点 | 30 | 道口 |
5 | 安装施工费 | 分项报价： | 点 | 750 | 全线 |
|
| 基础施工（立杆/箱体固定） |
|
|
|
|
| 设备安装调试（含防雷接地） |
|
|
|
|
| 线缆敷设（光纤/电力） |
|
|
|
|
| 系统联调（网络+平台对接） |
|
|
|
|
| 1年维护保障 |
|
|
|
6 | 中心管理平台 | 系统构成： | 套 | 1 | 控制中心 |
|
| 服务器集群（主备双机+GPU算力） |
|
|
|
|
| AI算法库（） |
|
|
|
|
| 三维电子地图运维监控 |
|
|
|
|
| 跨平台联动接口（铁路调度系统） |
|
|
|
创新点总结
1. AIoT融合管控
- 雷达+视频+LoRaWAN三重感知降低误报率
- 边缘计算实现隧道内无网络时本地报警（缓存≥72小时）
2. 司机联动机制创新
- 通过铁路专用通信系统（GSM-R/LTE-R）直连机车终端
- 结合列车位置信息动态计算风险距离
3. 风光储一体化供电
- 磷酸铁锂电池-40℃低温自加热技术
- 功率预测算法动态调节设备功耗
4. 智能运维体系
- 平台自动诊断设备故障（如：太阳能板积尘提醒）
- LoRaWAN传输蓄电池电压等关键指标
实施
计划
6.1 试点先行
选择10KM典型区段（含隧道2座+山区3KM+平原5KM）验证系统可靠性，收集数据：
- AI识别准确率：≥95%（白天）/≥90%（夜间）
- 报警到司机端延迟：≤3秒
- 太阳能系统可用性：≥99.5%
6.2 标准化复制
编制《地方铁路智能杆建设规范》，明确：
- 杆体间距标准：平原500-800m，山区300-500m
- 供电配置表：按光照强度分区设计
- 网络选型决策树：根据地形选择主用链路
6.3 商业模式创新
- 能源托管：第三方负责太阳能系统维护，铁路方按年支付服务费
- 数据增值：微气象数据共享给气象局，轨道状态监测数据服务工务段
风险与对策
风险 | 应对措施 |
|---|---|
高山雷击 | 杆体加装二级防雷模块，接地电阻≤4Ω |
冬季电池容量衰减 | 电池仓填充保温材料，启用恒温加热系统 |
野生动物触发误报 | AI模型加入牛羊等动物识别过滤库 |
隧道内设备潮湿失效 | 选用超疏水涂层外壳，箱内放置吸湿剂 |
综述
本方案通过云边端协同架构、多模态感知融合、韧性网络设计，实现150KM复杂环境铁路的全天候智能防护，降低安全事故率90%以上，为全国地方铁路提供可复用的技术范本。
