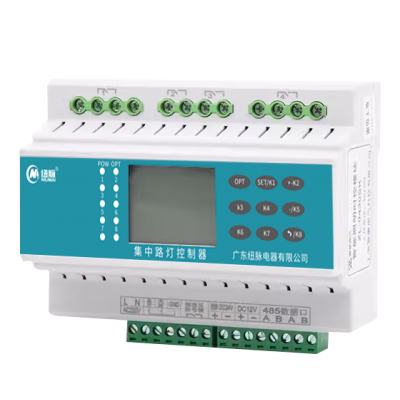

8路集中控制器、照明集中控制
规格参数
设备名称:8路集中控制器
设备型号:NKZ-D2822LD16
安装方式:导轨式
场景用途
智慧场景核心枢纽
智能楼宇照明/窗帘联动
机房设备时序管理
展厅多媒体设备集控
消防
应急电源强切系统
安防设备联动触发
核心特性
项目 | 规格 |
---|---|
控制通道 | 8路独立继电器输出 |
负载能力 | 16A/路(阻性负载,AC 250V) |
安装方式 | 标准35mm导轨(DIN EN 60715) |
显示界面 | 3.5英寸TFT彩色液晶屏 |
控制逻辑 | 定时/联动/手动/场景模式 |
防护等级 | IP20(室内安装) |
技术参数
电气特性
参数 | 规格 |
---|---|
供电电压 | AC 220V±15% 50/60Hz |
单路输出容量 | 16A AC 250V(COSφ≥0.6) |
总输出容量 | ≤80A(8路不同时满载) |
继电器寿命 | 10万次(16A阻性负载) |
待机功耗 | ≤5W |
通讯接口 | RS485(MODBUS-RTU) |
控制性能
参数 | 规格 |
---|---|
开关响应时间 | ≤20ms |
计时精度 | ±1秒/天 |
场景模式数量 | 16组可编程 |
联动响应延迟 | ≤100ms |
机械结构
参数 | 规格 |
---|---|
外壳材质 | 阻燃PC+金属支架(灰色) |
外形尺寸 | 144×90×65mm(W×H×D) |
导轨类型 | TH35-7.5(符合IEC/EN 60715) |
