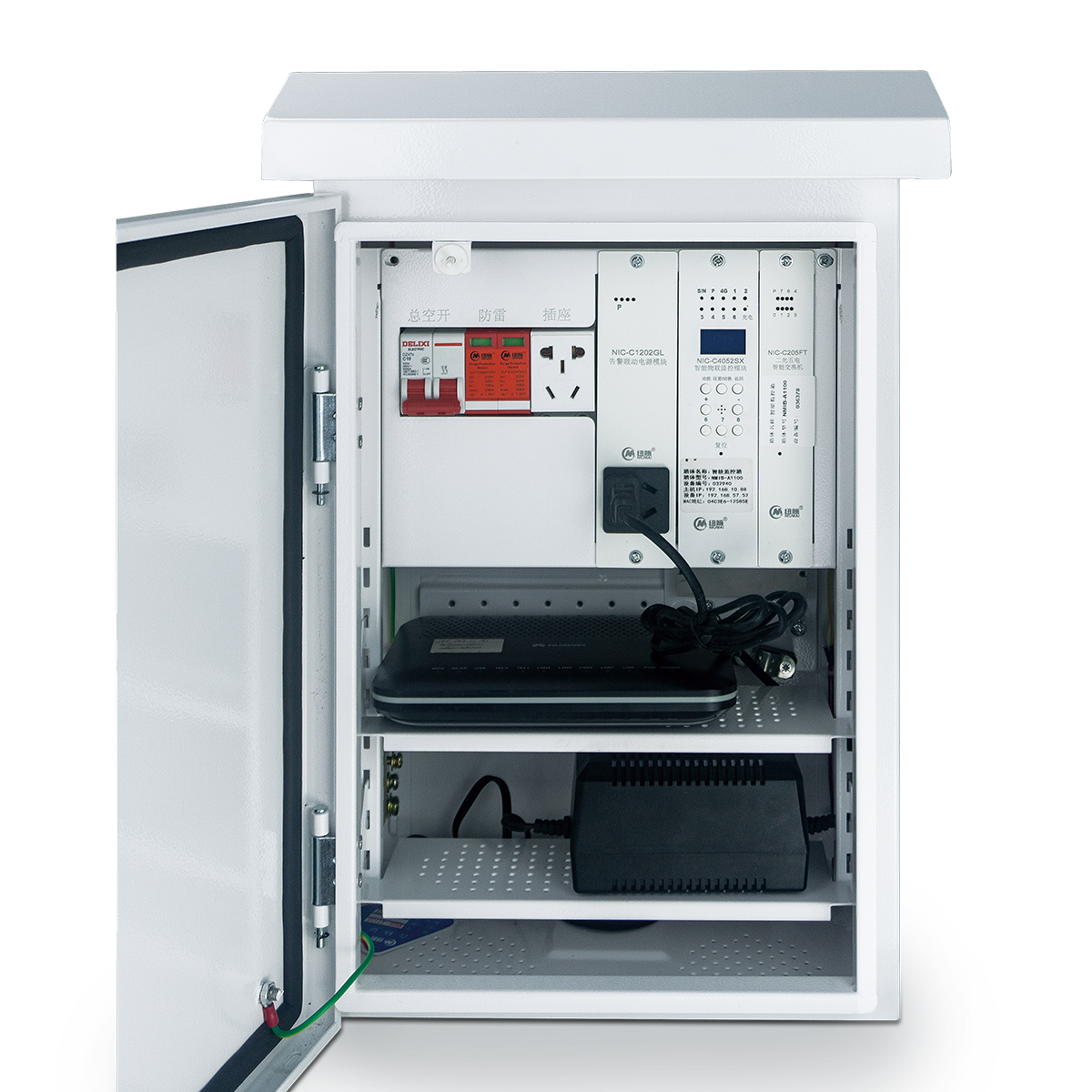

一体化智能设备部箱（雪亮工程）

雪亮工程智能监控箱产品介绍

特点：本智能监控箱以400*550*250mm，1.2mm静电喷塑箱体为基，集16A自动重合闸、液晶显示/WEB操作物联模块（支持SNMP/MQTT）、多功能告警联动模块（均带RS485）于一体，并首创翻转后接线设计。通过深度状态感知、智能告警联动、远程管理及强大运维平台，实现设备“状态可视、故障可诊、风险可控、运维高效”，是构建可靠、智能“雪亮工程”网络的关键基础设施。

一、  产品概述：

本智能监控箱专为“雪亮工程”及户外视频监控设备供电、保护、联网及智能管理设计。集坚固防护、智能配电、状态监测、网络接入、远程控制、联动告警于一体，提供一站式解决方案，显著提升设备在线率与运维效率。

箱体规格与防护

1.材质与工艺：

主体结构：优质冷轧钢板，厚度≥1.2mm。

表面处理：内外静电喷塑，耐腐蚀、抗紫外线。

门板标识：专业丝印，清晰标识接口与功能。

2.尺寸(宽x高x深)：400mmx550mmx250mm。结构紧凑，空间利用率高。

3.防护等级：IP55。有效防尘，防止各方向低压喷水，适应户外恶劣环境。

4.安装方式：抱杆式安装（标配抱箍），安装便捷稳固。

二、  核心配置与功能模块

1.基础配电保护：

空气开关：提供设备级过载和短路保护。

电源浪涌保护器：有效抑制雷击及电网浪涌，保护后端设备。

自动重合闸：

规格：16A。

功能：在发生瞬时性短路故障后自动恢复供电，减少人工干预，提升设备在线率。

接口：RS485通信接口，支持远程状态查询与控制。

2.电源输出：

配置2个12V/5A高效率电源模块，总输出功率120W，稳定为摄像头等设备供电。

3.智能物联模块(核心)：

显示与操作：集成液晶显示屏，支持本地状态查看与基础设置；提供WEB操作界面，便于网络配置与管理。

网络接入：1个10/100/1000M自适应以太网口。

状态监测：4路电源输入状态监测（如市电）。

智能配电：6路独立可控的电源输出（支持远程/策略控制通断）。

综合监测：实时监测输出电流、电压等参数。

通信接口：

RS485通信接口：用于模块间通信及连接外部设备。

远程管理协议：支持SNMP(网管协议)、MQTT(物联网消息协议)，实现与上级平台无缝对接，进行远程监控、配置、告警接收与管理。

4.告警联动模块：

安全防护：开门延时告警（时间阈值可设），支持密码一键解除告警。

环境智控：内置温湿度传感器，自动控制散热风扇启停（温控阈值可设）。

便捷维护：LED灯开门自动照明。

主动安防联动：开门告警可联动指定球机转动至预置位并自动拍照/录像。

运行状态监测与告警：

市电断电检测->断电告警。

光纤/网络断网检测->断网告警。

通信接口：RS485通信接口，与物联模块协同工作。

三、  革命性设计特点

1.翻转后接线模块：

配电、物联、告警等核心模块采用集成式翻转设计。

维护时无需拆卸设备或困难操作，安全翻转模块即可轻松完成所有接线、检修、更换，极大提升维护效率与安全性，降低运维成本。

2.高度集成一体化：出厂预装调试，现场部署快速简便。

3.多重智能防护：物理防护(IP55,喷塑钢板)+电气防护(浪涌,空开,重合闸)+智能监测告警联动(断电、断网、开门、温湿度)。

4.强大联动能力：告警事件可主动触发视频系统动作（球机预置位抓拍），提升安防效能。

四、  智能运维管理平台

集中监控：通过物联模块（SNMP/MQTT）接入平台，实时监测所有监控箱状态：市电、网络、温湿度、门禁、各回路电流电压、告警信息等。

告警管理：设备异常（断电、断网、高温、非法开门等）自动生成告警，支持多方式推送（平台、短信、邮件），记录处理过程。

远程控制：支持平台远程控制箱内电源输出通断（如远程重启摄像头）。

数据报表：提供设备在线率、能耗分析、告警统计等报表，助力运维决策。

GIS地图：设备点位可视化展示。

五、典型应用

城市道路、背街小巷视频监控点

交通路口电子警察/卡口

广场、公园、车站、校园周界

社区、园区安防

电力、通信野外站点监控
